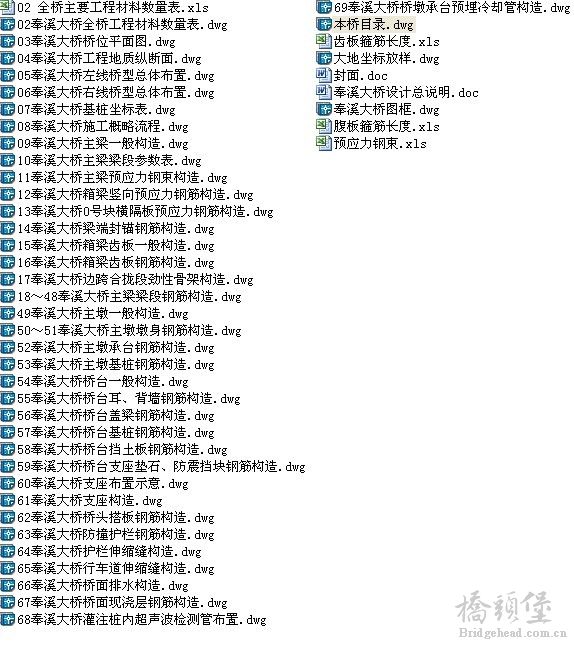

奉溪大桥120+120m单T刚构施工图+计算书

设计要点

（一）结构设计

1、总体构造设计

全桥为120+120＝240米两跨变截面预应力混凝土T型刚构。

上部结构：

箱梁断面采用单箱单室直腹板断面，顶板宽度为11.25米，箱梁根部梁高12.5米，边跨合龙段及现浇段梁高为4.5米，箱梁底板下缘按1.8次抛物线变化。箱梁底板厚度0号块为130厘米，各梁段底板厚从悬臂根部至悬浇段结束处由110～32厘米，其间按1.8次抛物线变化，边跨合龙段及现浇段为32厘米；箱梁顶板厚度0号块为60厘米，其余为30厘米；箱梁腹板厚度0号块为90厘米，1～18号块为75厘米，19～20号块为75～50厘米，其余梁段为50厘米。主梁悬臂长度为2.375米，翼缘外侧厚20厘米，根部为90厘米，采用两次直线变化，翼缘厚度在端横梁设置伸缩缝处加厚至80厘米。边跨现浇段处设置宽度为2.0米的端横梁。箱梁横桥向底板保持水平，顶板横坡为2%，由腹板高度的变化形成。

下部构造：

主墩采用变截面钢筋混凝土矩形空心薄壁墩，钻孔灌注桩。墩底截面尺寸为12.5米（横向）×8.0米（纵向），墩顶截面尺寸为6.5米（横向）×8.0米（纵向），墩身截面由墩底至墩高50米处为截面变化段，以上为等截面段。主墩横桥向壁厚为80厘米；顺桥向壁厚在截面变化段有100厘米渐变为80厘米，等截面段壁后为80厘米，承台厚度5.0米。基桩为12φ2.5米钻孔灌注桩。本桥基桩按嵌岩桩设计。主墩每根桩均在圆周四分点处布设φ57毫米超声波检测管四根，供成桩质量检测使用。

桥台为双柱式台，钻孔灌注桩，桩径为φ1.8米，桥台桩基按嵌岩桩设计。桥台每根桩均在圆周四分点处布设φ57毫米超声波检测管四根，供成桩质量检测使用。本桥左线0号桥台左侧接挡墙。
