谁帮解决下

170899506 · 发表于 2010-12-7 15:58:37

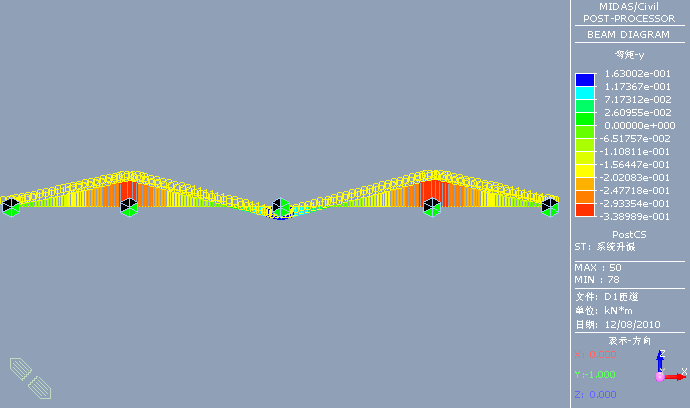

本人模型中系统温度有内力存在，不知道是什么原因，谁帮看下模型解决下，顺便再提在其他意见

hfut3258 · 发表于 2010-12-7 15:58:38

你还是没有明白我的意思！
如果是平面梁单元确实没有应力产生，关键现在是空间的梁单元，在你施加约束的那个位置，截面肯定不可能全截面都被约束住，所以变形相当于被约束住了,因此产生了应力，明白否？

seulqs · 发表于 2010-12-8 14:09:27

本帖最后由 seulqs 于 2010-12-8 14:09 编辑

结构是超静定，温度引起内力，没什么吧

170899506 · 发表于 2010-12-8 14:40:43

回复 seulqs 的帖子

问题是，轴向只有一个约束，梁可以延轴向自由伸缩，虽然是超静定，也不该有内力把
桥梁工程里就有这么一句话：当结构无水平约束时，如简支梁、连续梁等，温度变化（即系统温度）只引起结构的均匀伸缩变位，而不引起温度次内力。

seulqs · 发表于 2010-12-8 15:23:03

哦，你这是系统温度，整体升温，不好意思，没看清楚。
midas不知道怎么计算的，内力也不大，忽略吧。

170899506 · 发表于 2010-12-8 15:37:22

谢谢你的回答，但是我只是想搞懂这个问题

hfut3258 · 发表于 2010-12-12 21:10:06

因为midas使用的是空间梁单元，你用的一般支撑好像是在梁顶，而梁底无约束，故产生次内力！！！

hfut3258 · 发表于 2010-12-12 21:12:57

midas使用的是空间梁单元，而边界条件—一般支撑加载梁顶（底），梁底（顶）无约束，故产生次内力！

170899506 · 发表于 2010-12-13 10:41:09

回复 hfut3258 的帖子

系统温度只会让模型轴向伸缩，而整个模型在轴向又没有约束，这次应力是如何产生的呢

170899506 · 发表于 2012-3-1 10:56:57

9937965 · 发表于 2012-3-2 13:09:02

不大，可以忽略，原因应该如9楼所说的一样
