怀远县荆涂淮河大桥95+160+95连续刚构桥

怀远县荆涂淮河大桥95+160+95连续刚构桥（安徽省公路勘测设计院 作品）
1．设计车速：60Km／ｈ。
2．设计荷载：汽车—超20级，挂车—120级。
3．桥面布置：1.5ｍ(人行道)+20ｍ(行车道)+ 1.5ｍ(人行道)。全宽23ｍ。
4．通航标准：桥位处淮河河段规划为Ⅲ-(3)级航道。按净宽2x70m、净高8m的要求执行。
5．地震烈度：本桥位于Ⅶ度震区，按Ⅷ度设防。并实测地震震动参数计算地震力。
6．设计风速：主桥成桥设计风速按100年一遇计，设计基本风速 23.65ｍ/ｓ。
7．船舶撞击力：主桥桥墩撞击力按规范规定的Ⅲ级航道标准取值，顺桥轴方向为400KN；横桥轴方向为550KN。

怀远县荆涂淮河大桥
主桥上部采用预应力混凝土连续刚构，主跨160米，边跨95米,单箱单室断面，主墩采用双薄壁墩，过渡墩采用实体墩。 主桥根部梁高8.0米，跨中3.0米，梁高按1.8次抛物线变化。

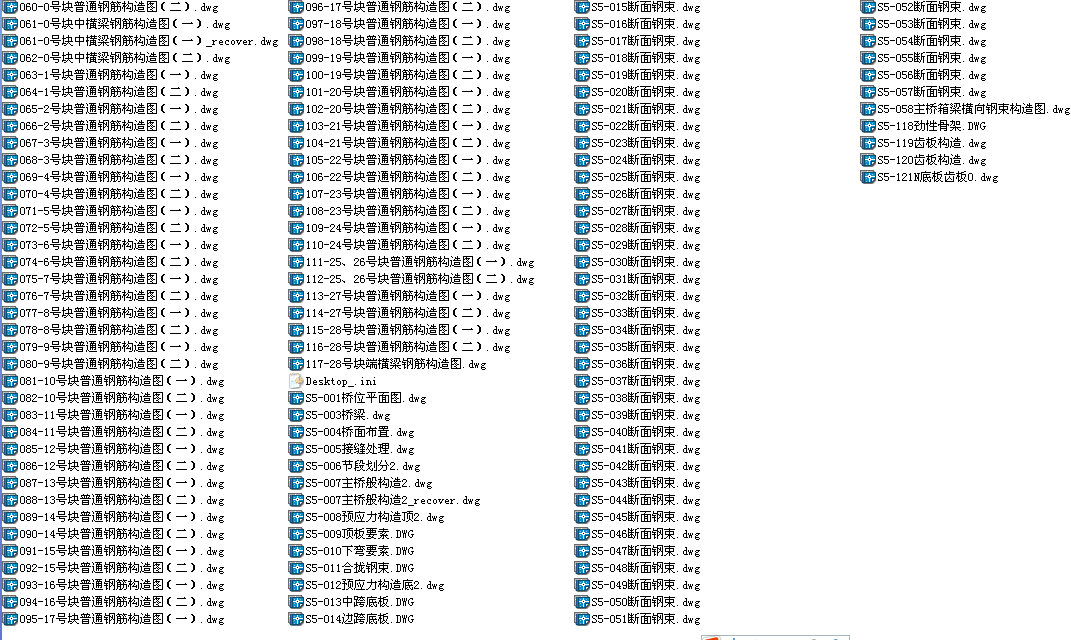

S5-3-1 荆涂淮河大桥桥位平面图

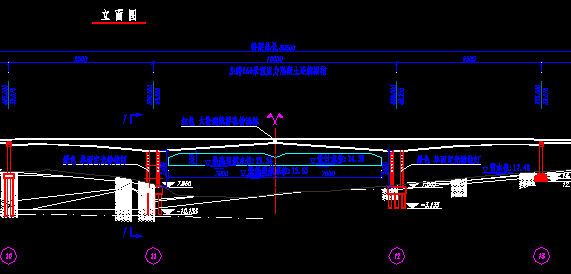

S5-3-3 淮河大桥桥型总体布置图
S5-3-4 主桥桥梁标准横断面及桥面铺装构造图
S5-3-5 主桥中央断缝构造图
S5-3-6 主桥箱梁节段划分图
S5-3-7 主桥箱梁一般构造图
S5-3-8 主桥箱梁顶板及下弯钢束构造图
S5-3-9 主桥箱梁纵向顶板钢束要素表
S5-3-10 主桥箱梁纵向下弯钢束要数表
S5-3-11 主桥箱梁合拢段临时钢束布置图
S5-3-12 主桥箱梁底板钢束构造图
S5-3-13 主桥箱梁中跨纵向底板钢束要数表
S5-3-14 主桥箱梁边跨纵向底板钢束要素表
S5-3-15~57 主桥箱梁100~127断面钢束布置图
S5-3-58 主桥箱梁横竖向钢束构造图
S5-3-60 0号块普通钢筋构造图（二）
S5-3-61 0号块中横梁钢筋构造图（一）
S5-3-62 0号块中横梁钢筋构造图（二）
S5-3-63~116  1~28号块普通钢筋构造图1－2
S5-3-117 28号块端横梁钢筋构造图
S5-3-118 主桥合拢段临时劲性钢接杆构造图
S5-3-119 主桥箱梁中跨底板钢束锚固齿板构造图
S5-3-120 主桥箱梁边跨底板钢束锚固齿板构造图
S5-3-121 主桥箱梁底板A类锚固齿板钢筋构造图
