定义施工联合截面出现的问题

jiangbo102... · 发表于 2010-7-5 17:45:25

在进行拱桥的拱肋建模时，都已经定义好了，为什么会出现“[注意] 施工阶段联合截面为数据类型时，应输入截面尺寸。

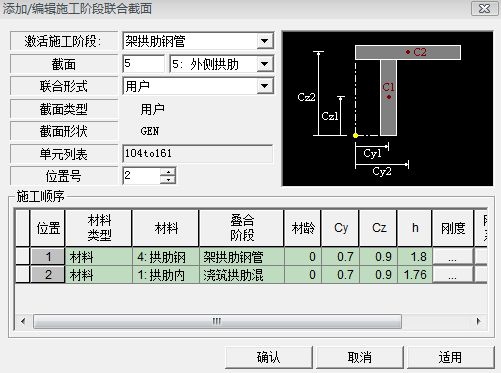

”哪里还有截面尺寸的输入，唉。。求高手帮帮忙，下面是我定义的联合截面的图，在请教下这里的h指的是那个高度？

seulqs · 发表于 2010-7-6 08:47:17

本帖最后由 seulqs 于 2010-7-6 08:54 编辑

检查下你的Cy,cz吧
h在这没有意义
不介意的话可以发下简图或者模型
我这有个【施工联合截面】帮助文档，你看看，做下参考吧

jiangbo102... · 发表于 2010-7-8 16:45:23

这个模型还没有做好，只是大概初步的建模，等好了再上传吧。。

jiangbo102... · 发表于 2010-7-8 16:51:12

这几天看了相关书籍，h其实就是理论厚度，h=2A/u。

djc8384 · 发表于 2010-10-28 18:11:30

提示: 作者被禁止或删除内容自动屏蔽

twg2012 · 发表于 2010-10-28 15:56:45

本帖最后由 twg2012 于 2010-10-28 15:57 编辑

回复 jiangbo1026 的帖子

Midas/civil联合截面定义比桥博要复杂，共享一个钢管混凝土哑铃形截面建模给你参考！

lixiukun · 发表于 2011-9-22 20:50:38

大家都很好啊
谢谢大家的分享

李俊0077 · 发表于 2012-6-21 12:18:20

谢谢大哥大姐们！

三国魔狼... · 发表于 2017-3-19 17:19:17

这帖子非常好，谢谢大家的分析
