请问什么是主应力迹线？

结构设计原理中的主拉应力迹线，主压应力迹线是什么东西，怎么得来的？

纯弯直梁的主应力迹线是（）为什么？
A与梁轴线平行的直线    B与梁轴线垂直的直线     C与梁轴线成45度的角的直线    D曲线

D曲线,你用实体建一个模计算，专门有这一项，相当于主力应力的矢量线。

D曲线,你用实体建一个模计算，专门有这一项，相当于主力应力的矢量线。
siyusun177 发表于 2010-6-8 16:32


登录/注册后可看大图

纯弯梁不应该是曲线吧，我感觉应该是直线

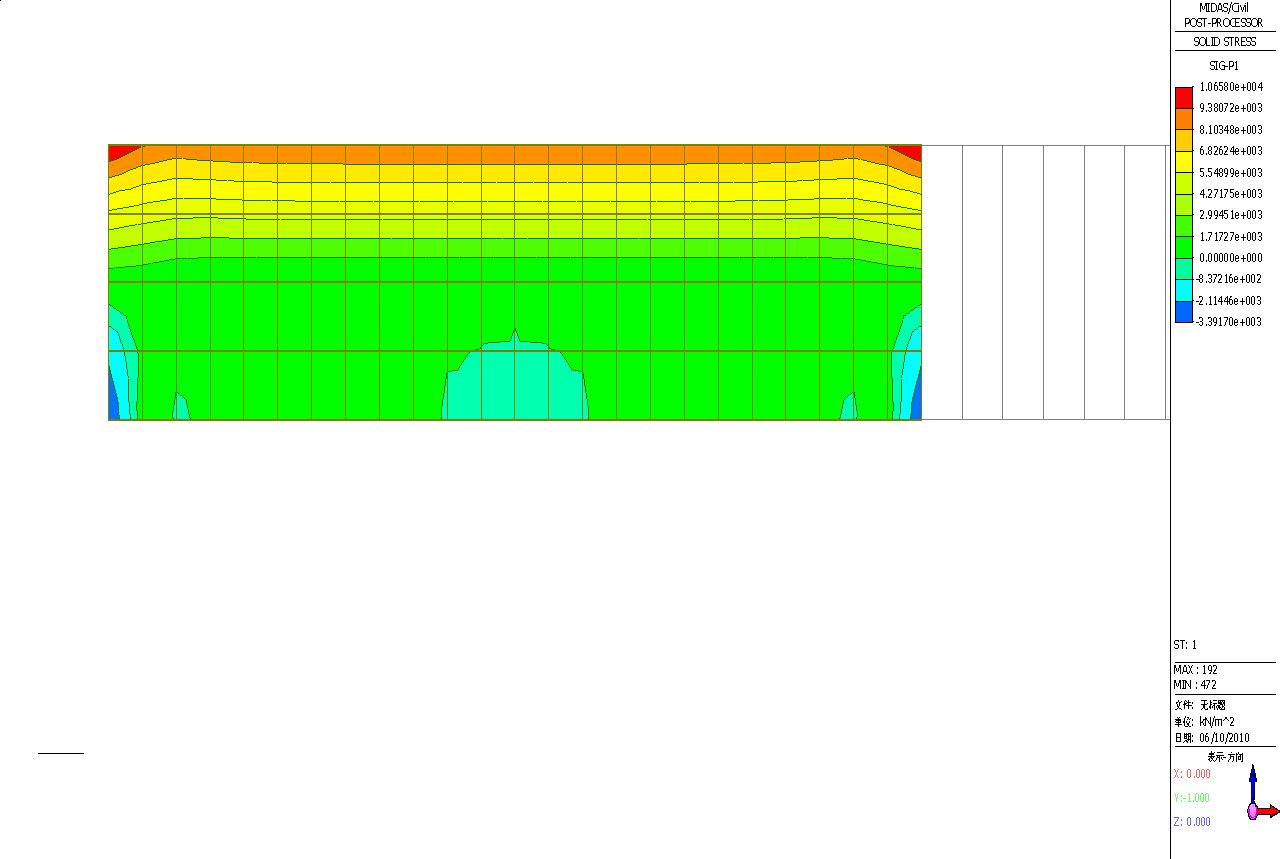

没有看清楚纯弯梁，纯弯梁的话，应该是直线，不过实际的情况会有所差别的。这个是在没有计算自重，仅考虑了弯矩的midas计算结果：

纯弯直梁的主应力迹线应该是直线吧 求高人指点

我觉得应该选择c
主应历线就是主应力的方向线，纯弯梁应该是直线的

选A，主应力迹线是主应力作用方向的连线，纯弯构件主应力就是正应力，迹线沿着梁轴线，因此选A。

主应力迹线全称是主应力轨迹线，在一般情况下（有剪力有弯矩时），梁内每点都有两个主平面，及主应力迹线正交。对于纯弯曲的情况，由于没有剪应力，主应力就是正应力（另一个主应力为零），主应力迹线于梁轴线平行。选A。
