浔江大桥90+2×145+90连续刚构桥全套施工图

(共19个压缩文件)全桥采用双幅分离式结构，其结构设计分述如下：

１、上部结构

1．1主桥上部结构

主桥上构采用80＋2×145＋80m 预应力混凝土刚构连续梁，每幅主梁为单箱单室箱梁，箱梁顶横坡与路拱同坡，为2%，箱梁顶宽1458cm，底宽700cm，支点处梁高中心高度800cm，底板厚度100cm，跨中梁高320.5cm，底板厚度36cm，刚构悬臂部分箱梁采用变截面，梁高及底板厚度均按1.65次抛物线渐变，梁高方程为Y=0.004491090374X1.65+3.2，底板厚度方程为Y = 0.00059881205X1.65+0.36（方程顶点设在跨中合拢段中心，方程式中的单位以米计），在一个箱梁节段内梁高及底板厚度均按直线变化。腹板厚度0号～11号节段采用80cm，12号～13号节段由80cm渐变至60cm，14号～22号节段采用60cm，边跨现浇23号段由60cm渐变至80cm。箱梁在薄壁墩顶及梁端均设置了横隔板。箱梁采用挂篮悬臂对称浇筑施工，边跨段采用支架现浇。全桥设置纵、横、竖三向预应力体系。

1．2引桥上部结构

引桥上构梧州岸采用8×30+24×40m先简支后连续预应力砼T梁，其中40米跨T梁为6孔一联，苍梧岸采用6×30m先简支后连续预应力砼T梁。采用现场预制,导梁架设法施工，最大吊装重量40米T梁为123吨，30米T梁为74吨。

预应力砼T梁边梁预制顶宽为190cm，中梁预制顶宽为160cm，每幅采用6片T梁，相邻两片梁间距247.6cm，梁间现浇湿接缝宽度为87.6cm。L=30米预应力砼T梁预制梁高为200cm，L=40米预应力砼T梁预制梁高为250cm，梁顶横坡均与路拱同坡，为2%.

请楼主对本桥基本情况作点介绍，规范发贴。

能不能多一些关于资料的介绍~~~~~~~~~~~~~

浏览都要钱啊，楼主有点不厚道吧。。。。。。。。。。。。。。。

谁敢看呀，什么东西都看不到还要钱，强烈谴责这种行为，谁知道这是什么东西呢

是某高速公路上的一座特大桥，单幅桥宽14.58m。为80+2x145+80mPC刚构桥
图纸还比较齐全，谢谢楼主。
就是附件太小，下载手续费就差不多40个堡币。

是某高速公路上的一座特大桥，单幅桥宽14.58m。为80+2x145+80mPC刚构桥
图纸还比较齐全，谢谢楼主。
就是 ...
心水清明 发表于 2010-5-4 09:45


登录/注册后可看大图

价格有点贵，这种桥型、跨度还是比较普遍，如果不是很急需，最好考虑考虑。

老图了，到处是了，还出来卖？
很不爽，再次顶你个肺，顶你QJ ，又再一次顶你个肺，顶你QJ ，现在还是很不爽

回复 8# pyj643921
其实我想删了，删不了了，删就没人废话了！不知道哪来那么多废话

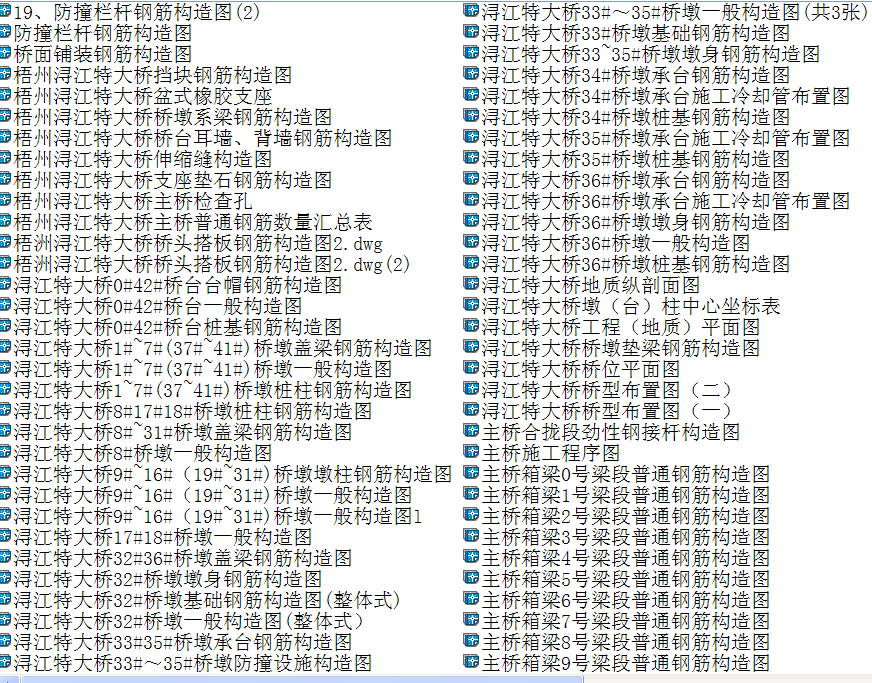

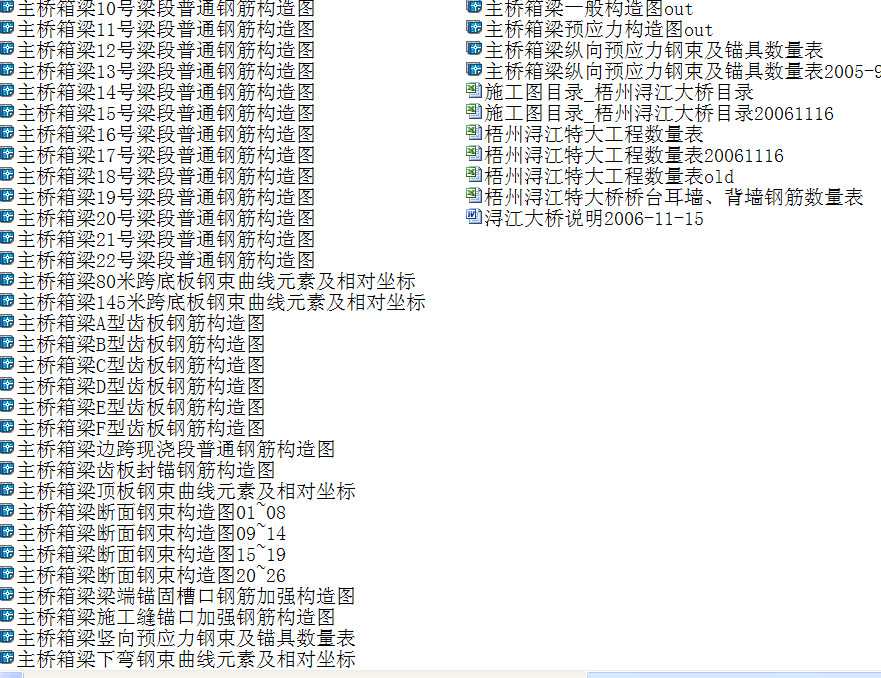

下面给个我收集的资料目录，大家愿意和我交换的就交换,我就不再上传了,免得废话多！
