桥博建实腹拱的问题

volcanolee 发表于 2009-12-29 13:31:45 | 显示全部楼层 | 阅读模式

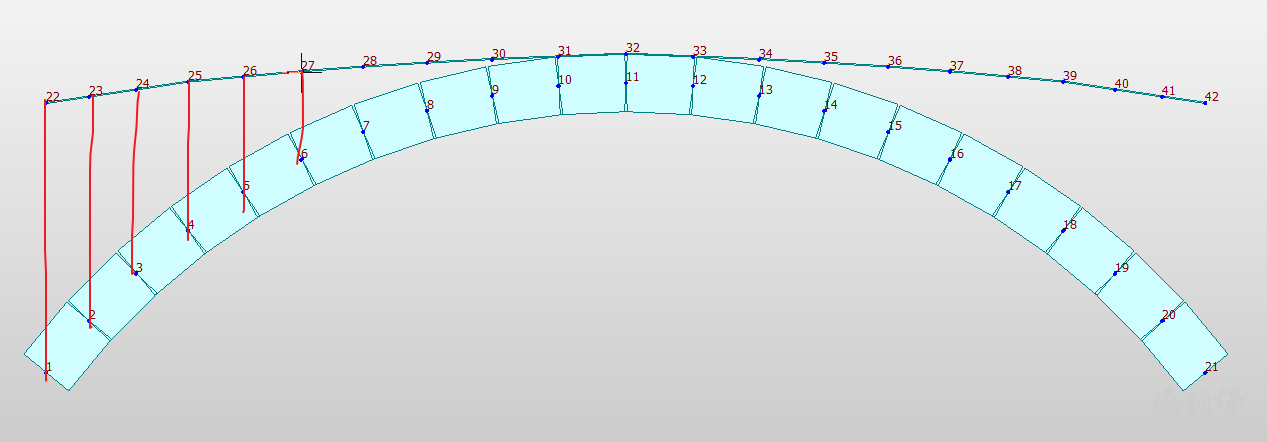

现在在做一座景观人行桥为16m实腹式钢筋混凝土拱桥,建完主拱圈后,将拱上建筑的自重作为荷载作用在拱圈上,然后再建立虚拟梁作为桥面单元来加载人群荷载,虚拟梁和拱圈设主从约束,现在就是这个虚拟梁的截面性质应该怎么取,比如惯性矩,弹性模量的系数应该怎么确定,请大虾们指教。
精彩评论倒序浏览

5730查看3评论

gil.jia 发表于 2010-5-1 16:32:24
虚拟梁与拱圈间设虚拟立柱,自重系数取0,拱上建筑自重作为外荷载输入,弹模取至极小。OK
举报 回复
maxer_jin 发表于 2011-11-7 16:27:59
弹模取至极小是什么意思?
举报 回复
sdhkj 发表于 2022-5-22 22:20:35
楼主你好呀!想请教您一个问题。我现在用midas civil建一个8m跨实腹式拱桥模型,在给拱圈施加荷载也遇到同样的问题。桥面是一层8mm厚的钢筋混凝土,以这个厚度作为虚拟梁截面高度可以嘛?虚拟梁材料怎么定义呢?虚拟梁和拱圈之间需要添加什么样的联系呢?
举报 回复
