[结构计算书]无锡西互通---钢箱梁桥

webyl · 发表于 2009-12-20 22:16:00

本帖最后由 webyl 于 2009-12-21 11:03 编辑

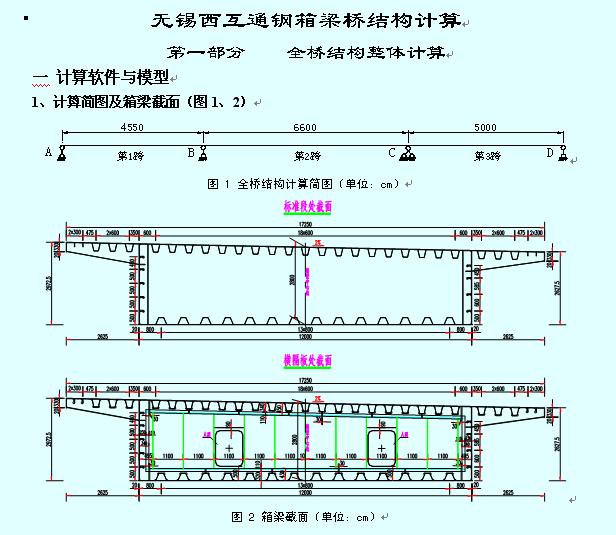

1、计算简图及箱梁截面（图1、2）

2、计算软件与单元：

采用大型通用空间有限元程序进行计算。钢箱梁块件采用壳体单元模拟。

3、计算模型：

约束条件：A、B、D点处简支（仅约束竖向线位移），C点约束三向线位移。

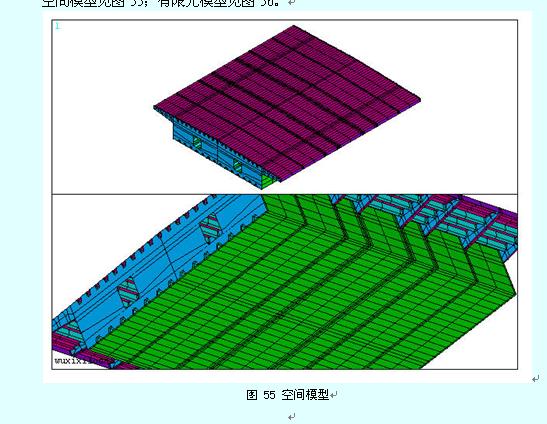

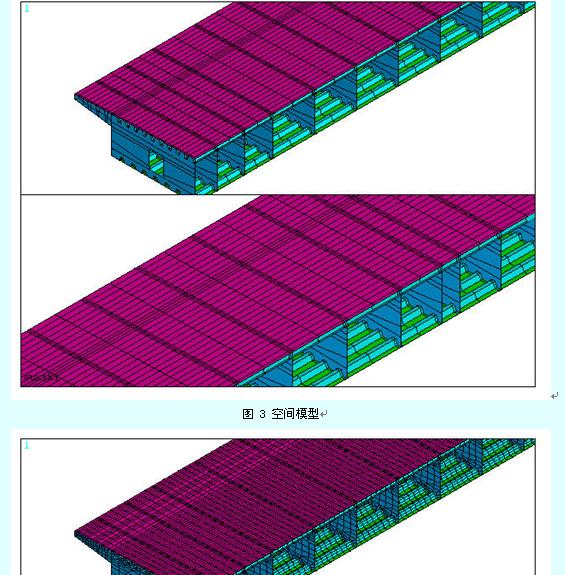

考虑横坡（2%）影响，按实际尺寸取右半桥横桥向矮半箱梁建立空间实体模型。

附件已经重新上传word and pdf ，看能不能打开

sunpower03 · 发表于 2009-12-20 22:52:09

正好需要，lz有没有源文件啊

webyl · 发表于 2009-12-20 22:56:25

源文件 ansys命令流已经被加密，不能外传，往谅解

这个word已经够清晰了

sunpower03 · 发表于 2009-12-20 22:58:07

但是为什么下载了打不开阿
lz可否发一封lsrdxx@yahoo.com
感谢！

webyl · 发表于 2009-12-20 23:16:03

应该可以下载啊，可以打开的啊

还有没有人打不开的，通知我，我重新上传

392536641 · 发表于 2009-12-21 08:35:58

MIDAS交流群:31628757欢迎你！

落落二世... · 发表于 2009-12-21 09:26:44

new.doc 奇怪下载不了

creditcard · 发表于 2009-12-21 09:31:35

文档有问题，无法打开

jiang3980 · 发表于 2009-12-21 09:36:54

是的，文档有问题，无法打开

webyl · 发表于 2009-12-21 10:49:42

附件已经重新上传，看能不能打开？
可能是这个文件有问题吧

你们再下载试试再不行的话我就转成pdf

lixuhit · 发表于 2009-12-21 15:25:15

pdf可以了，谢谢楼主的好东西

hjh507 · 发表于 2009-12-21 19:02:16

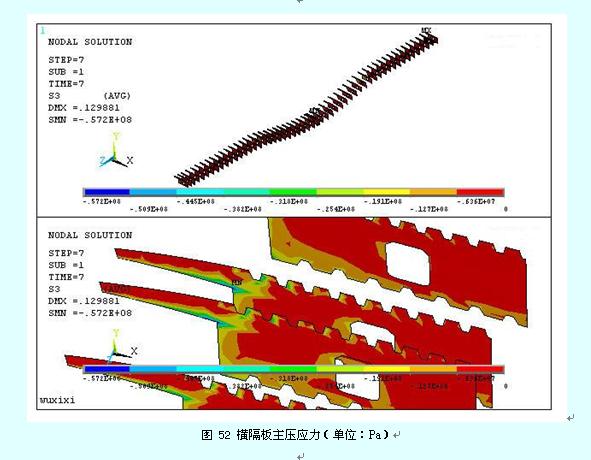

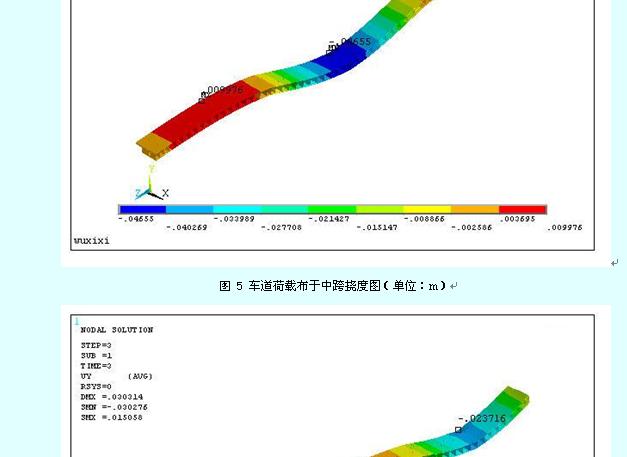

看了楼上都在喊好，也就下了，打开一看原来基本是计算结果的截图，说实在的若无模型没有多大参考意义，也不知喊好的通知到底有没有仔细看。

tumuxm · 发表于 2009-12-21 21:26:48

底板为什么也用U肋啊

webyl · 发表于 2009-12-21 22:35:12

底板也可以用U肋的，只是开孔和顶板有差别
特别是桥梁的情况下

不过现在底板做板肋的要多些

kuangren20... · 发表于 2009-12-23 15:47:10

确实不错的计算书，很详尽。
