技术标准
(1).道路等级:城市主干路,双向4车道;
(2).设计行车速度:40km/h;
(3).桥梁设计荷载:城A级;人群荷载按《城市桥梁设计荷载标准》第4.1.9条取用;
(4).抗震标准:地震动峰值加速度过0.1g(地震基本烈度7度);
(5).通航标准:游船通航,净高3.0m;
(6).胜利湖水位:常水位2.0m
(7).桥梁横断面布置:
0.3m(栏杆)+5m(人行道)+3m(布索区)+16m(车行道)+3m(布索区)+
5m(人行道)+0.3m(栏杆)=32.6m;
(8).桥面横坡:车行道为双向1.0%;
(9).桥梁设计基准期:100年。
(10).坐标系统采用连云港1957年城建坐标系,高程系统为1985国家高程基准。

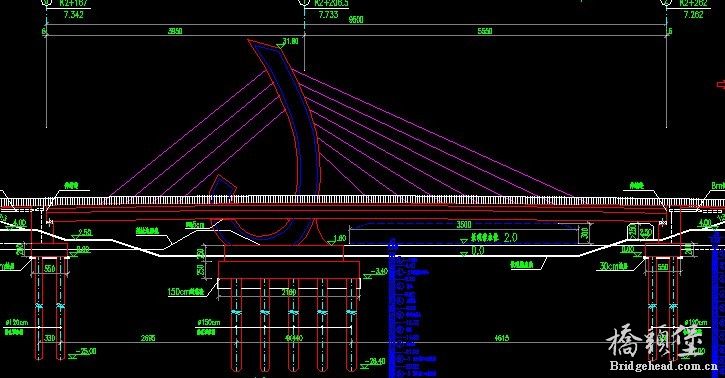

(1)总体布置
本桥上部结构采用跨径组合为39.5m(锚跨)+55.5m(主跨)=95m的独塔斜拉桥,结构受力体系为塔梁墩固结的刚构体系。桥梁横断面布置: 0.3m(栏杆)+5m(人行道)+3m(布索区)+16m(车行道)+3m(布索区)+5m(人行道)+0.3m(栏杆)=32.6m。上塔柱采用矩形钢箱混凝土结构,下塔柱采用钢筋混凝土结构,主梁采用预应力混凝土结构。
(2)主梁
主梁采用C50预应力混凝土,截面为单箱多室结构,箱梁梁高1.8m(索塔中心处),顶宽32.6m,考虑桥梁美观,改善视觉效果,梁底24.5m宽为水平段,两侧各4.05m为圆弧曲线段。顶板厚28cm,底板厚25cm(墩顶左右箱室及靠端横梁的箱室底板加厚为40cm)。顶板车行道设双向1%的横坡。
主跨(55.5m)拉索间距6m,锚固在主梁的中腹板上。主梁中腹板厚80cm,边腹板厚度为35cm,靠近墩台处,局部加厚。主梁横梁间距为6m。标准中横梁宽50cm,墩顶横梁厚500cm,端横梁厚200cm。
锚跨(39.5m)拉索间距4m,锚固在主梁的中腹板上。主梁中腹板厚150cm,边腹板厚度为35cm,靠近墩台处,局部加厚。主梁横梁间距为4m和4.75m。考虑到锚跨需压重,标准中横梁宽50cm,端横梁厚300cm。
预应力体系:主梁采用双向预应力体系,采用φS15.20预应力钢绞线,fpk=1860MPa,箱梁纵向采用12-φS15.20钢绞线(布置在腹板、底板)以及7-φS15.20(布置在顶板);箱梁中横梁采用5-φS15.20钢绞线,端横梁采用12-φS15.20钢绞线,墩顶横梁采用15-φS15.20钢绞线
(3)塔
桥塔采用微弯的弧形独塔柱,塔墩梁固结,上塔柱高约24m,采用钢箱混凝土矩形截面,截面尺寸2.5×3.5m,设30×50cm倒角,钢箱采用20mm的Q345C钢板焊接而成,钢箱内填微膨胀C50混凝土;下塔柱为半圆形,高约4.2m,由墩顶延伸至锚跨桥面上方约3.5m,下塔柱采用钢筋混凝土矩形截面,截面尺寸5.0×3.5m,设置一道3.5m宽的圆弧形加强柱,墩顶处塔柱与主梁一同浇筑,锚跨处下塔柱为空心截面,与主梁脱开,中间留5cm间隙,桥面以上塔尾部分,采用钢箱,截面尺寸2.5×3.5m。
塔内设预应力体系,采用15-φS15.20预应力钢绞线,fpk=1860MPa,塔顶单端张拉。
(4)基础
桥墩承台为两层,各厚2.5m,下层平面尺寸21.6m×10.9m,上层平面尺寸18.26×8m,基础为15根φ1.5m钻孔灌注桩,按支承桩设计,桩长23m。
桥台承台厚2m,平面尺寸5.5m×33.6m,基础为双排12根φ1.2m钻孔灌注桩,按支承桩设计,桩长25m和21m。
墩台桩基均以⑧-3弱风化二云片麻岩为持力层,桥台φ1.2m钻孔灌注桩嵌入⑧-3层不少于1d(d为桩径),桥墩φ1.5m钻孔灌注桩嵌入⑧-3层不少于1.5d(d为桩径)。
(5)斜拉索
斜拉索采用250型拉索体系,斜拉索钢绞线采用环氧涂层填充型钢绞线,标准抗拉强度为1860MPa,公称直径为φ15.20mm, 锚具规格均为规格22-φ15.20,索面扇形布置,主跨侧为单根,锚跨侧为两根,斜拉索在主梁上锚固,于塔壁单端张拉(主跨侧拉索布置于塔柱中心,锚跨侧拉索在塔上两侧对称锚固)。拉索护套采用彩色HDPE外套管,外径φ180mm,桥面以上2.5m范围内HDPE套管外加不锈钢钢管套保护。采用全桥共计30根22-φ15.20规格的拉索,拉索张拉端与锚固端均设置减震器一套,全桥共计30套。设计采用一次调索成桥的方式施工。
|
