日本 下承式人行桥

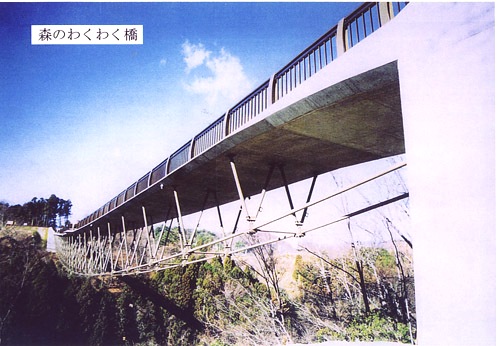

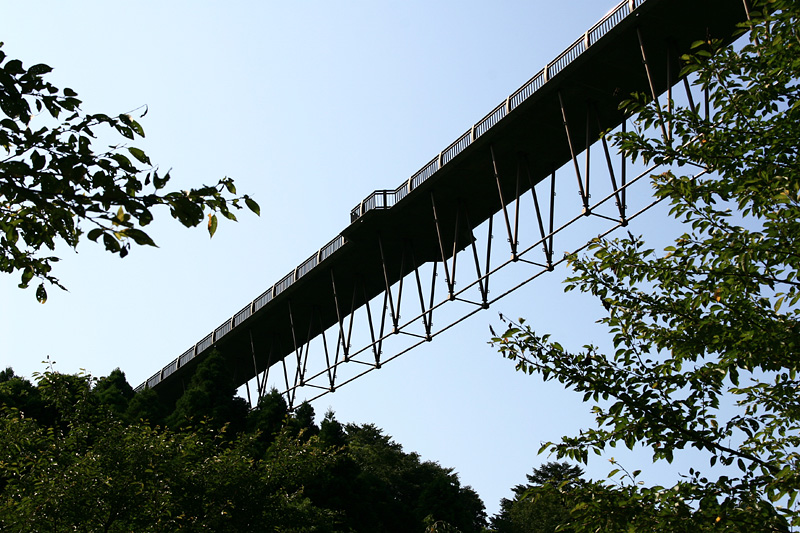

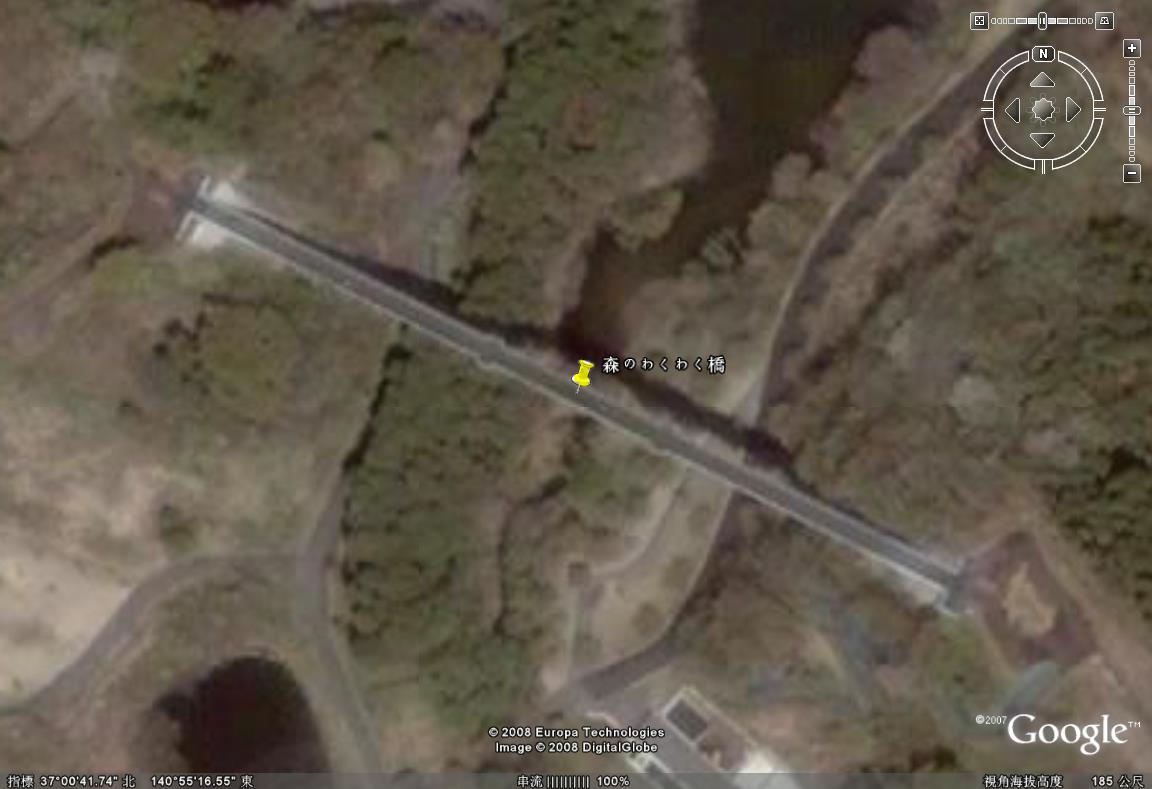

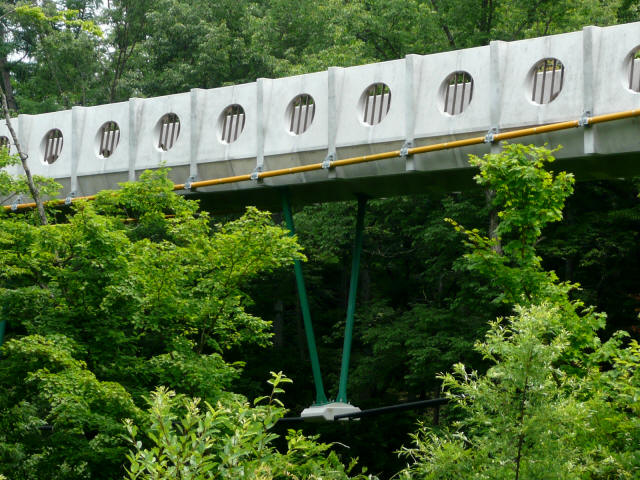

森のわくわく橋

企業者： 福島県いわき市平上高久地内
所在地： 福島県いわき建設事務所
形式： 外ケーブル併用吊床版橋
橋長： 165．0ｍ
最大支間長： 128.5ｍ

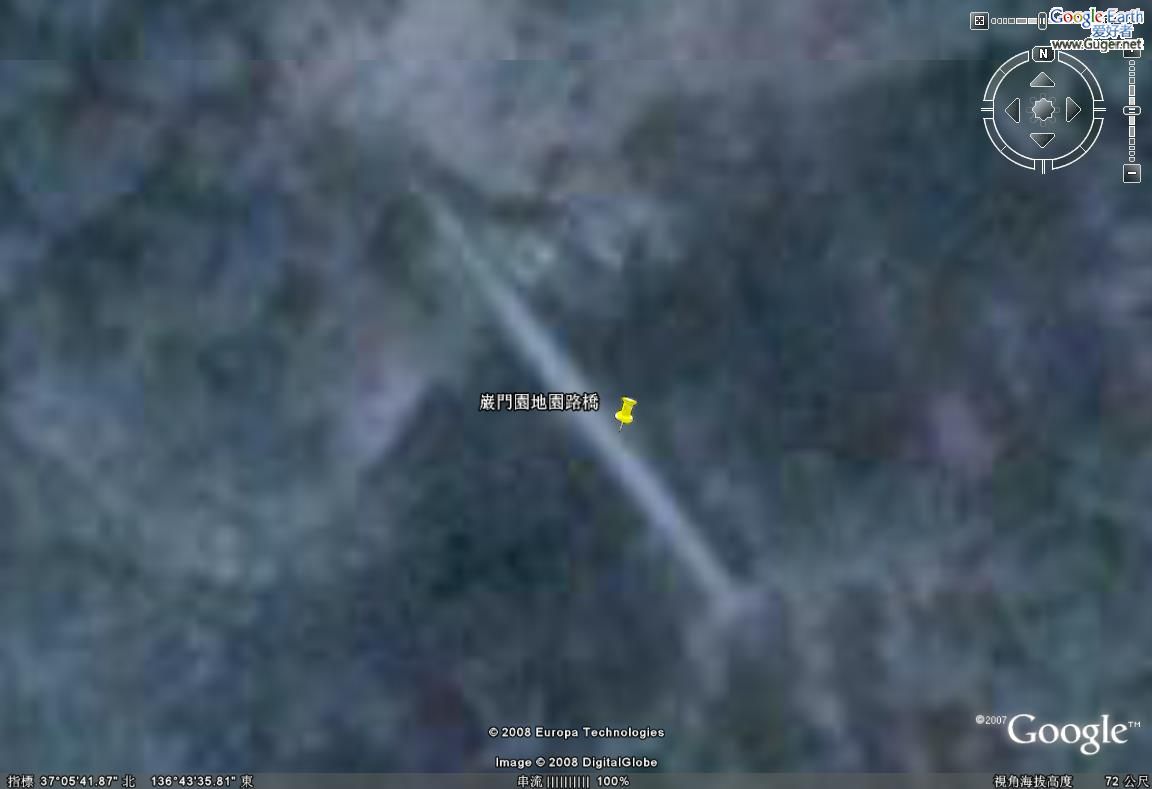

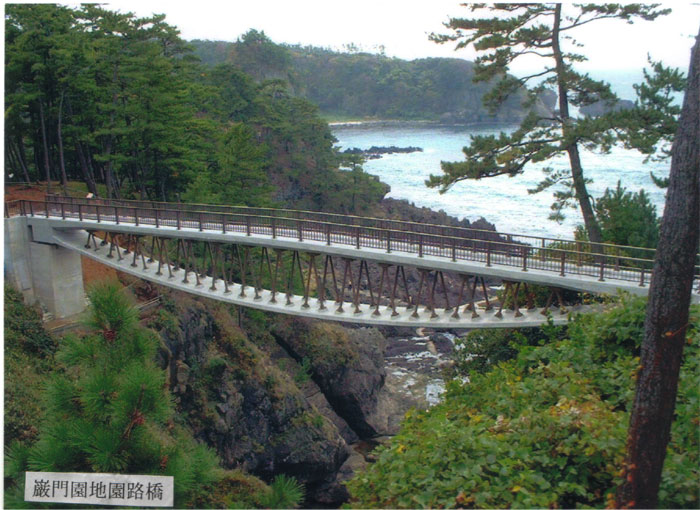

巌門園地園路橋

企業者： 石川県羽昨郡富来町牛下地内
所在地： 石川県環境安全部
形式： ＰＣ曲弦トラス橋
橋長： 39.0ｍ
最大支間長： 37.0ｍ

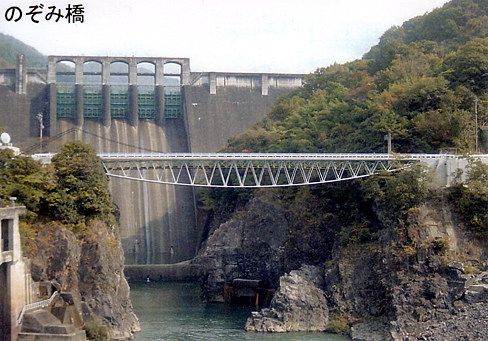

のぞみ橋

企業者： 岐阜県可児郡御嵩町小和沢－加茂郡八百津町丸山
所在地： 国土交通省中部地方整備局新丸山ダム工事事務所
形式： 端部分離型上路式PC吊床版橋
橋長： 91.630m
最大支間長： 90.000m

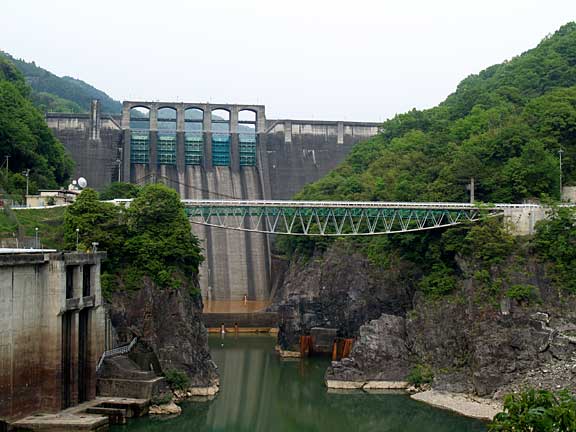

平成15年11月16日に完成した、工事用の橋梁「のぞみ橋」。
端部分離型上路式吊床版橋と言う形式の橋で、工事終了後には撤去されてしまいます。
そのため、解体性やリサイクル性も考慮されて設計されています。
新ダム完成後に、下流の安全を“望む”という願いを込めるのと、
ダム工事がはやく進むように、新幹線のぞみ号をイメージして「のぞみ橋」と名付けられました。
橋の規模は橋長91.63m、吊支間90.0mの国内最大支間の上路式吊床版橋です。









[ 本帖最后由 清水明石 于 2008-12-7 20:57 编辑 ]

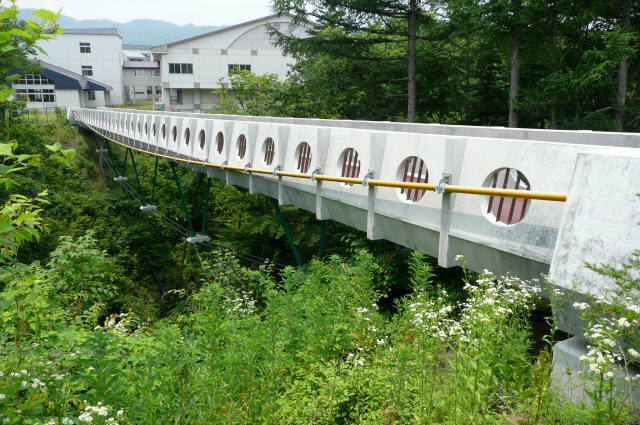

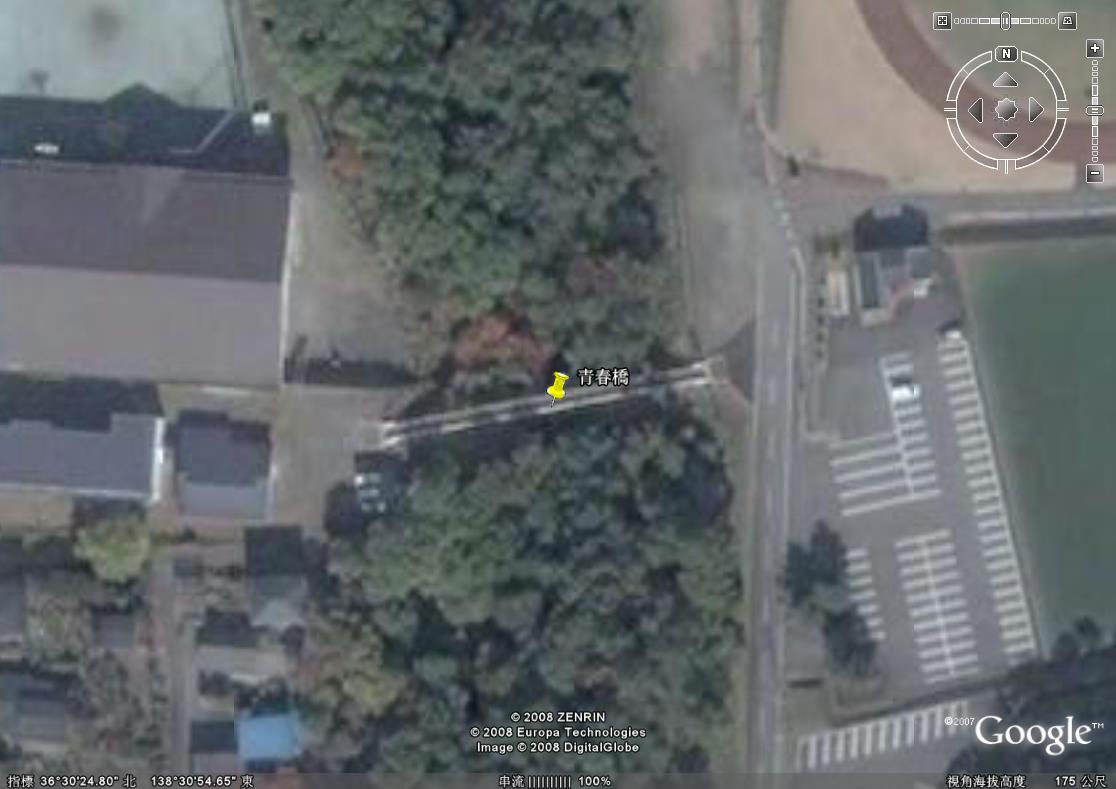

青春橋

企業者： [発注者]群馬県 嬬恋村・[発注業務委託](財)群馬県建設技術センター

所在地： 群馬県吾妻郡嬬恋村大字大笹地内

形式： 単径間 ＰＣ二重張弦桁橋

橋長： 60.10m

「青雲橋」がfib（国際コンクリート連合）の最優秀賞受賞
～日本の橋梁として初めての最優秀賞～


三井住友建設（株）（東京都新宿区西新宿7－5－25　社長　宮田博之）が施工し2004年12月に完成した徳島県山城町の「青雲橋」が、世界的に優れたコンクリート構造物に授与されるfib賞の最優秀賞受賞が決定しました。授賞式は本年6月、イタリアで開催されるfibコングレスにおいておこなわれます。
fib（国際コンクリート連合／federation internationale du beton）はコンクリート及びコンクリート構造において世界で最も権威のある団体であり、４年に一度開催されるコングレスの時期に合わせて賞の選考を行っています。日本のコンクリート橋としては、佳作にあたるSpecial Mentionというカテゴリーでこれまで４橋が受賞しており、うち３橋（※１）が当社施工作品ですが、最優秀賞受賞は日本初となります。また青雲橋は、2005年5月、土木学会田中賞並びにプレストレストコンクリート技術協会賞を受賞しており、今回の受賞と合わせて、まさに日本の橋梁技術が世界のトップレベルにあることを内外に示すことになりました。

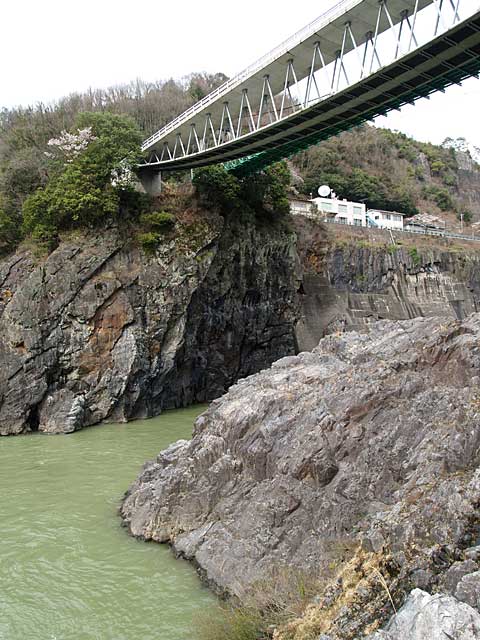

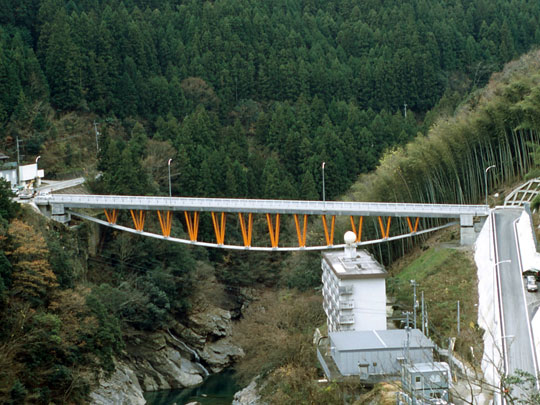

青雲橋は、PC吊床版を利用して架設される「自碇(じてい)式PC複合トラス橋」（※２）という曲弦トラス橋の一種で、このタイプの橋梁としては最大規模であり、車道橋としては世界初となります。架設地点が急峻な渓谷沿いに位置し、大型重機の設置が困難な地形条件であったため、支保工や橋脚を設置する必要がないこの斬新な工法が選定されました。そして、渓谷の自然を損なうことなく架設できるこの橋梁形式は、山間に住まう人々の生活を潤すこれからのモデルとして期待されています。
現在当社では、この考えを発展させた「二重張弦桁橋」を開発し、群馬県で施工中です。単径間で架設する場合、桁橋などに比べて経済性に優れ、また景観的にも美しい曲弦トラス橋の普及を今後も図っていく予定です。

橋　　名	：	青雲橋
工 事 名	：	平成15年度施工　過疎対策町道整備事業　川口中学校線橋梁架設工事
発 注 者	：	徳島県山城町
設 計 者	：	株式会社エイトコンサルタント

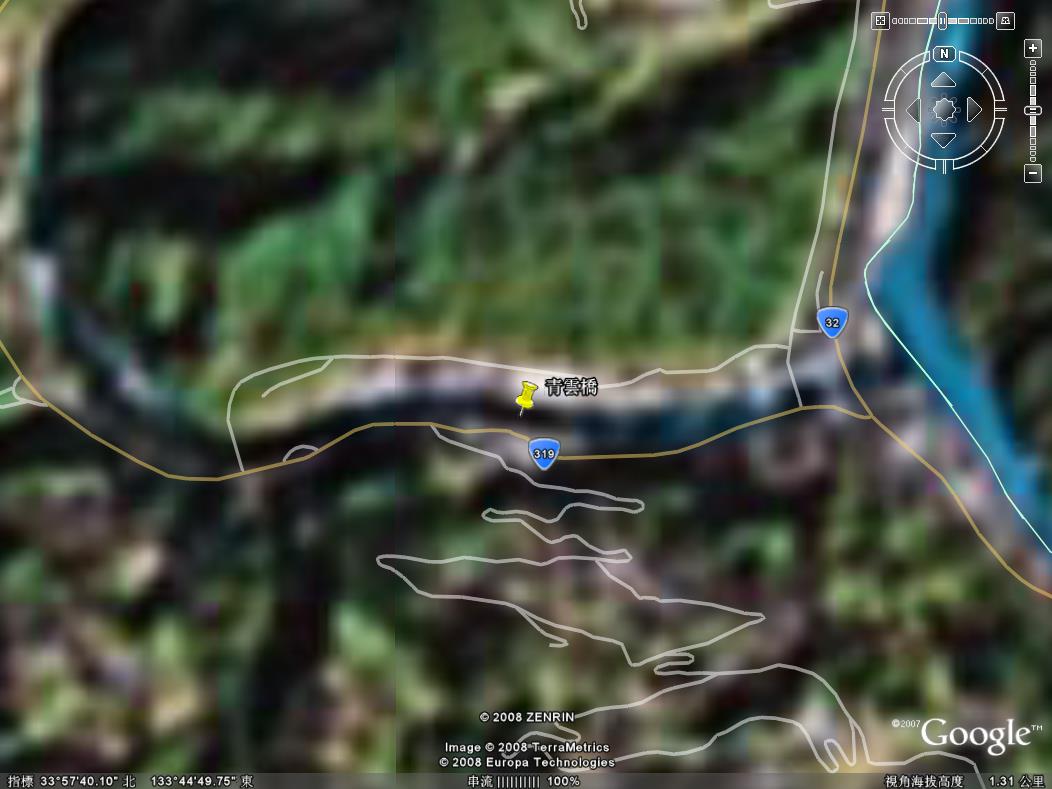

位　　置	：	徳島県三好郡山城町大川持
道路規格	：	第3種　第5級
形　　式	：	自碇式PC複合トラス橋
荷　　重	：	Ａ活荷重
橋　　長	：	97.0m（支間93.8m　設計吊支間90.0m）
総 幅 員	：	6.3m（有効幅員5.0m）

哥们，日语能翻译下不，看不懂。不过这种叫悬带桥更好，提到“拱”字，就想起受压了，

这是板带桥。呵呵。主要受力结构是下面板带

而且看图好像受力的板带是pc材料的。应该是一种新材料应用

反吊桥
跟简支梁弯矩图一致

同问 这个主要受力的板带是什么材料，另外不知道在什么情况下比较适合用这种桥型，因为确实不是很美观

力是怎么传递的？还望指教呀？？？？？？？？？？？？？

那年建的？好处当然是不会造成视觉障碍，如何施工的？

这种桥如果设计施工的质量能有保证，美观上还是挺不错的，其实中国也有这种桥。美观上臂人家要差些，因为咱们用的是全钢筋混凝土建的。

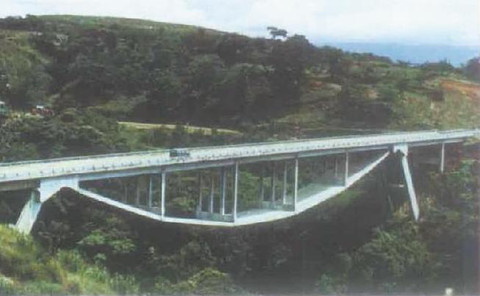

湖南洞口县陶金桥

湖南洞口县陶金桥

湖南洞口县洞口桥

湖南洞口县洞口桥

下承式人行桥？
楼主叫错了吧

同上，对“下承式人行桥”这个词表示费解
