昆山夏架河桥正式图纸

主跨60m无背索斜拉桥全套施工图，桥宽26.5m，对于此类桥梁设计有一定借鉴意义。

[ 本帖最后由 zhang732000 于 2008-8-7 18:14 编辑 ]

昆山夏架河桥正式图纸

[ 本帖最后由 zhang732000 于 2008-8-7 18:14 编辑 ]

建议：截一张总体图，加一些文字说明，大概的介绍一下你的结构。

昆山市南浜路夏架河桥是位于昆山市开发区南浜路上跨越夏架河的一座新建桥梁。同济大学建筑设计研究院受建设单位江苏省昆山经济技术开发区规建局委托，对昆山市南浜路夏架河桥工程进行施工图设计工作。经方案比选，桥型方案选定为无背索竖琴式斜拉桥方案。

3.1
设计荷载
车辆荷载：城－B级；
人群荷载：3.50kN/m2。
3.2 桥宽布置
桥跨横断面布置为：
5.0m(栏杆＋人行道)+8.0m(车行道)＋4.0m(绿化带)＋8.0m(车行道)+5.0m(栏杆＋人行道) =30m
3.3 桥面坡度
道路竖曲线半径R＝3000m，两侧接2.5％纵坡。
3.4桥面横坡
车行道部分1.5％双向坡，人行道部分2.0％反向坡；
3.5 结构抗震
基本地震烈度为六度，按七度设防。
3.6 结构梁底标高
主桥桥梁结构梁底标高不低于3.76m（黄海高程）。

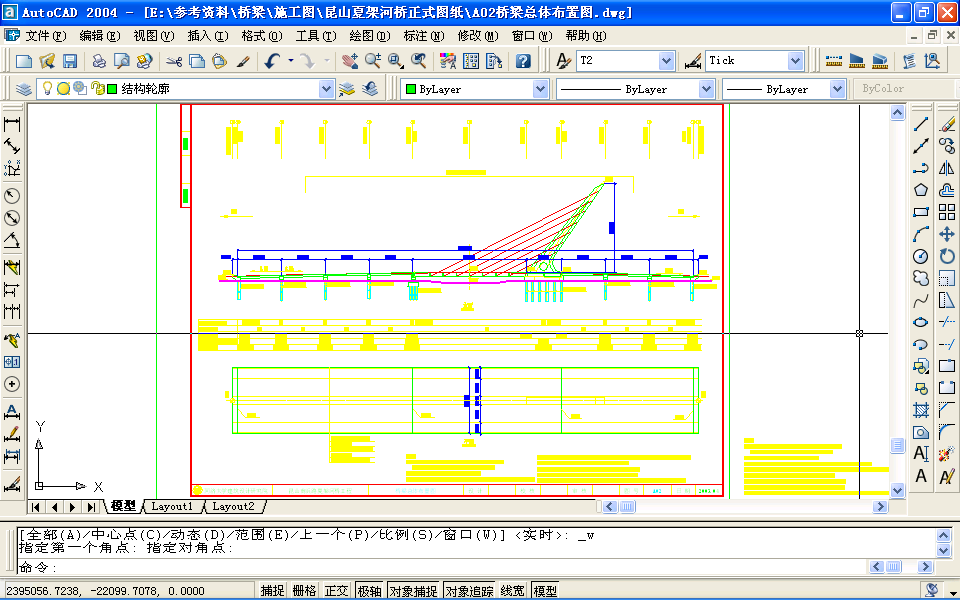

桥型布置图如下：

这个图很早我就知道了。

好资料，可惜兜里银子不多啦！

楼主手里有没有，夏驾河大桥的一个五跨刚构桥？单箱多室的。望回复，yanliqiang6666@yahoo.com.cn

图纸不错 谢谢分享

图纸不错 谢谢分享，但是有点贵。

没什么特色的，还是不要下了

好东西，谢谢分享

怎么下载不了
还扣了好几个几分
怎么回事
