PreStressV2.0 MIDAS/CIVIL 钢束快速导入工具

哔哩哔哩里搜索：PreSressV2.0_MIDAS/CIVIL预应力钢束快速导入教程

PreStress V2.0是用于辅助MIDAS/CVIVL软件快速输入预应力钢束的程序，程序导入预应力钢束的DXF文件后，在程序中补充输入钢束特征值、钢束数、预应力张拉应力、荷载组，可以直接生成MCT命令流，复制到MIDAS/CIVIL软件中通过输入MCT命令一键生成预应力钢束。

2、使用教程

2.1 预应力钢束DXF文件的规定

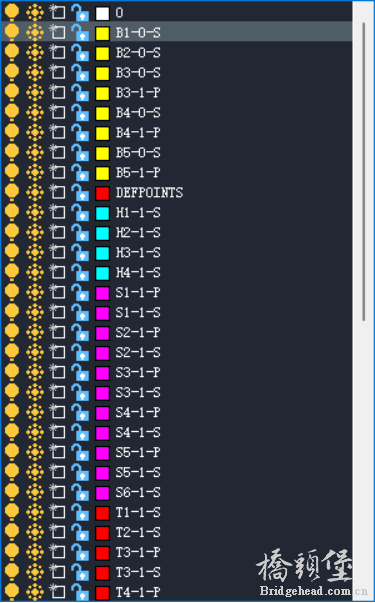

（1）所有钢束分配一个图层，图层名称要按照规定格式编号，图层均为随层。

竖弯钢束编号格式：F1-1-S、B12-2-S

平弯钢束编号格式：F1-1-P、B12-2-P

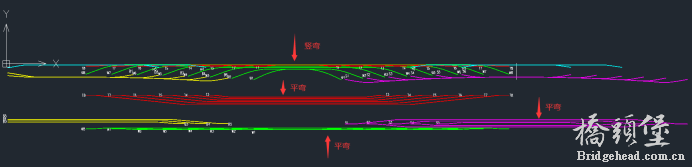

如果钢束有平弯，那么平弯钢束的起终点必须与对应竖弯钢束的起终点X坐标一致。如果没有绘制平弯钢束，程序将默认钢束平弯为一条直线。

（2）所有钢束必须是多段线。

（3）除钢束为多段线外，其余线条诸如梁体轮廓等不能采用多段线。

2.2 MIDAS模型的规定

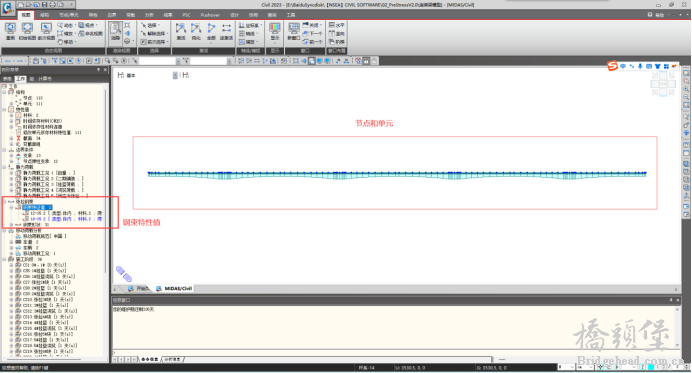

（1）完成MIDAS基础模型创建

MIDAS模型需要至少包含以下内容：

v 完成节点和单元的建模

v 创建钢束特征值

（2）导出MCT文件

在MIDAS软件菜单栏中文件-导出-MIDAS/CIVIL MCT，命名后保存MCT文件。

2.3 程序使用

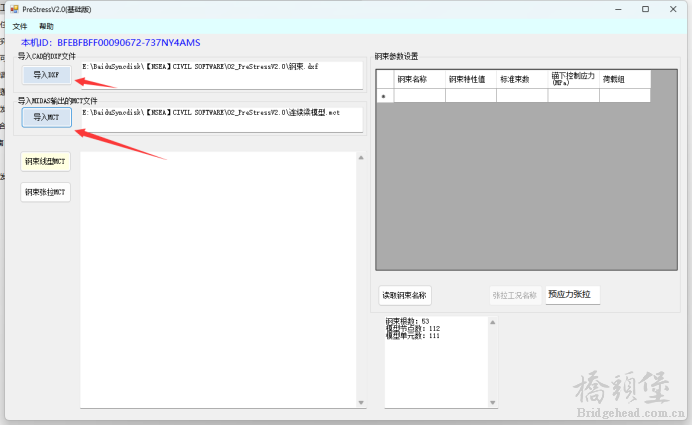

（1）打开程序，导入DXF文件和MCT文件

（2）在钢束参数设置中，点击“读取钢束名称”按钮，表格可自动读取所有钢束名称，用户输入钢束特征值（注意名称要与MIDAS模型中的一致）、锚下张拉控制应力、荷载组（要与MIDAS模型中的荷载组名称一致）。

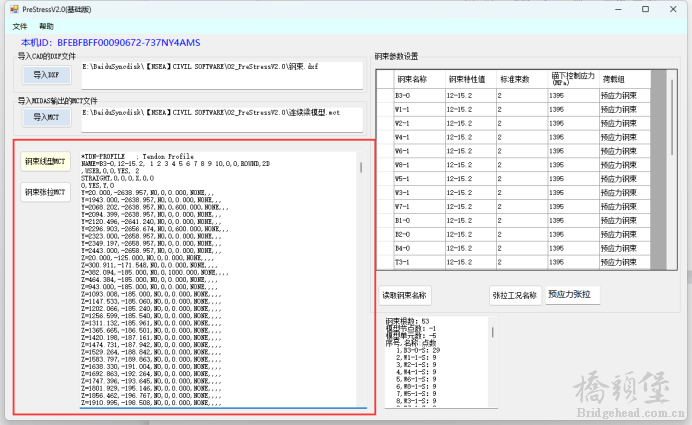

（3）点击“钢束线型MCT”按钮，在文本框中自动生成钢束线型的MCT命令流。

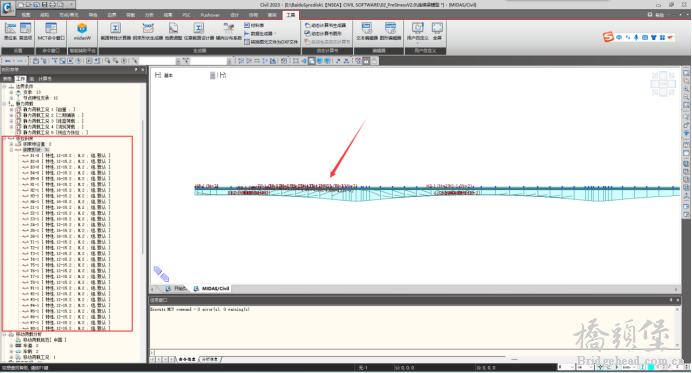

（4）复制MCT命令文本，在MIDAS模型中工具-MCT命令窗口，并点击“运行”按钮，在模型中会生成预应力钢束。

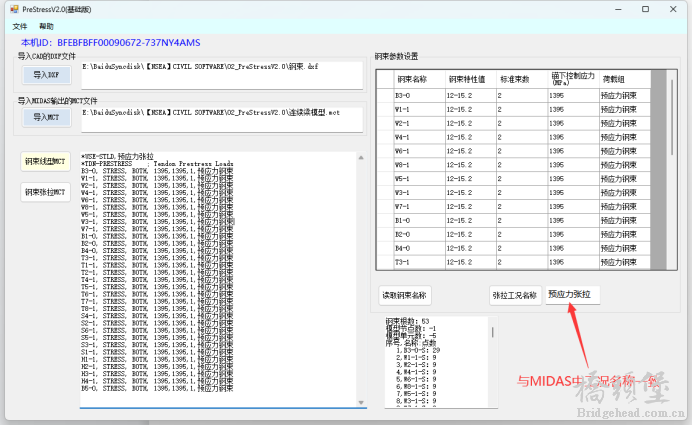

（5）在程序中点击运行“钢束张拉MCT”，会生成预应力张拉的MCT命令流，拷贝到MIDAS软件中的MCT命令窗口，在模型中会生成预应力钢束，但注意：必须在MIDAS模型中设置预应力张拉工况，且工况名称与程序中的一致。
