以动画演示桥梁建造，赢得澳大利亚斜拱桥投标

推动生态友好型基础设施和城市无障碍发展

Alfred Street Bridge 是一座专供行人和骑行人员通行的新桥，横跨帕拉马塔河，位于悉尼市中心以西 24 公里的帕拉马塔。这个项目总投资 1,900 万澳元，是该地区振兴的一部分，也是计划的交通基础设施改善的关键因素。其目的是在河上提供一条通往帕拉马塔轻轨、热门城市地点以及滨水区周围的无障碍通道。这项投资旨在支持创建生态友好型城市门户。新南威尔士州最近退休的基础设施、城市和交通部长 Robert Stokes 表示：“这些工程完工后，更多的当地居民将能够以步行、跑步或骑行的方式前往帕拉马塔公园、帕拉马塔商务中心区、悉尼奥林匹克公园、更宽的 M4 区域自行车道和 Alfred Street 自行车道。”

Alfred Street Bridge 宽 4.5 米，长近 200 米，将是澳大利亚第一座真正的斜拱桥。它以一个 80 米长、30 米高的钢拱为特色，斜跨河流，支撑钢-混凝土组合桥面。位于新南威尔士州 Regents Park 的土木工程承包商 Abergeldie Contractors 参加了这一复杂项目的投标。为了协助他们递交投标书，Abergeldie 选择了施工规划顾问 Solid Support，通过创建数字化演示，以最清晰、最简洁的方法展示工序，清楚地描述投标公司将如何建造这座桥梁。其目的是提供施工方法的准确可视化洞察。Solid Support 的 BIM 经理 Alexander Stojevski 说道：“制作动画是为了帮助投标公司展示他们的方法，突出展示现场建设、起重机位置、临时工程和公众管理。”

面临现场、结构和工期挑战
建造这座标志性桥梁面临许多现场和结构挑战，需要创新和精确的施工方法。由于沿河畔而建，Solid Support 的团队还需要考虑沉降和树木保护。他们必须测试不同的施工方案和缓解策略，以最大限度减少沉降对环境的影响，例如所需的沉积物控制措施类型。

另一个挑战是尽量减少对环境的影响，以及对居民的任何影响。因此，承包商试图建造临时人行天桥，并在场外建造拱架和桥面。河的两岸都有高层住宅楼，团队只能在白天施工，以尽量减少对当地道路的影响，降低噪音对居民的影响。该计划需要将结构部件吊装到位，要求团队绝对不可以犯任何错误。起重机装配和桥梁安装是非常复杂的程序，需要与新南威尔士州各政府机构进行细致的协调，并需要来自世界各地的专业人士的技能。Solid Support 的 BIM 经理 Jim Gao 表示：“这是澳大利亚第一座真正的斜拱桥，需要一台大型起重机一次性吊起整个 200 吨重的桥拱。”

由于这是澳大利亚的第一座此类桥梁，因此投标公司展示其安装设想至关重要。Stojevski 表示：“对于这个特殊的项目，Abergeldie 想证明临时工程对河道的影响。”

为了帮助客户递交投标书并赢得合同，Solid Support 希望制作一个四维动画，从头到尾清晰地定义桥梁施工过程。动画将有助于对设备物流和移动进行排序，显示哪些材料必须在特定时间移动到特定地点。他们想要创新传统的投标方法，使用四维建模为施工团队创建一个准确的可视化计划。然而，他们必须在很短的时间内交付。以前他们使用过多种模拟应用程序，导致技术故障和返工，进而造成无法有效地满足客户的需求。Stojevski 表示：“这意味着我们需要部署一款可靠的软件来制作四维动画，以确保按时交付给客户。”

利用 SYNCHRO 演示施工方法
考虑到时间的重要性，Solid Support 选择了行业领先的 Bentley SYNCHRO 4D 来实现投标公司施工方法的数字可视化。该软件的可靠性和易用性是从一开始就使用该软件的重要因素。Jim Gao 表示：“我们之所以选择 SYNCHRO，是因为它的可靠性，因为我们有严格的交付期限要求，承担不起任何事故或错误。”

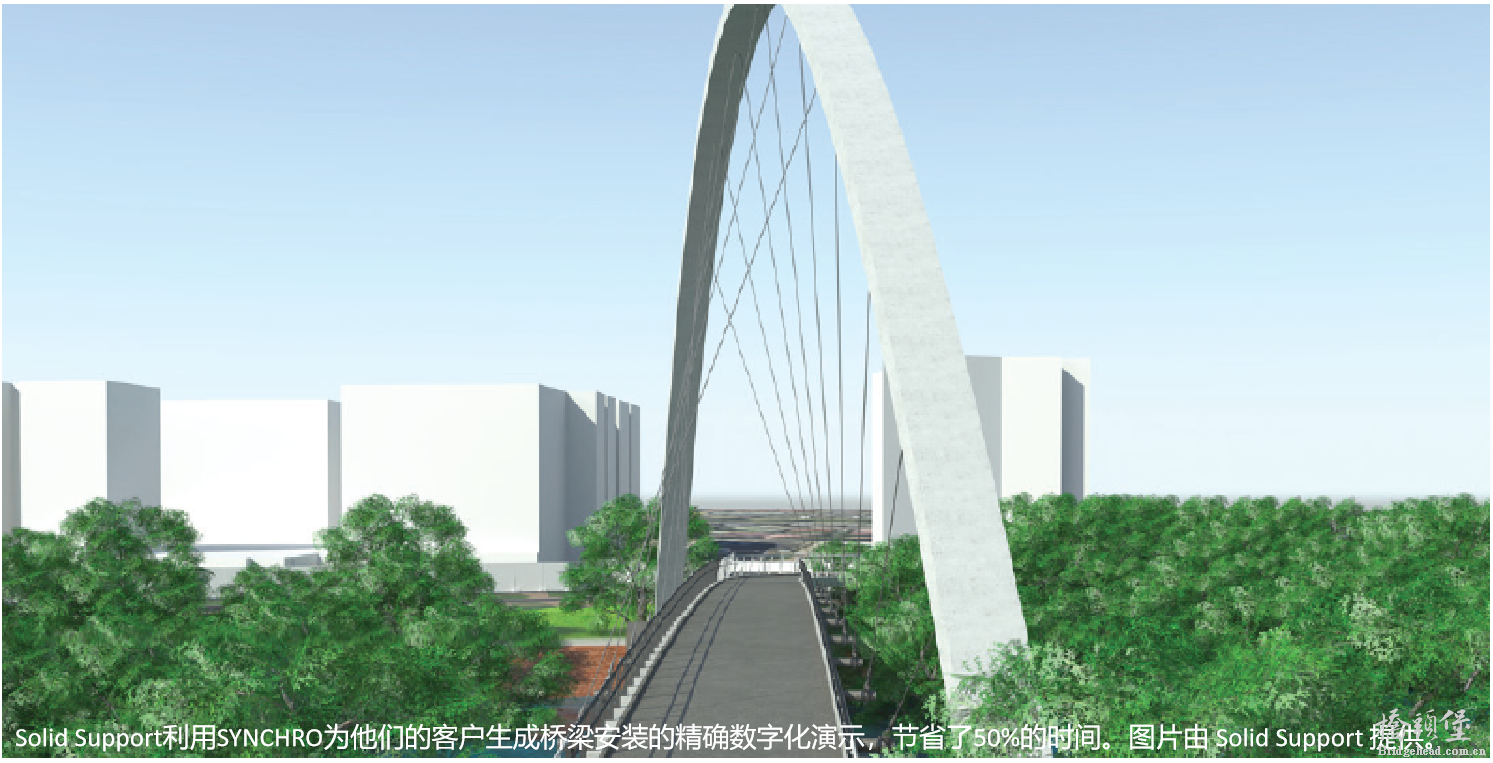

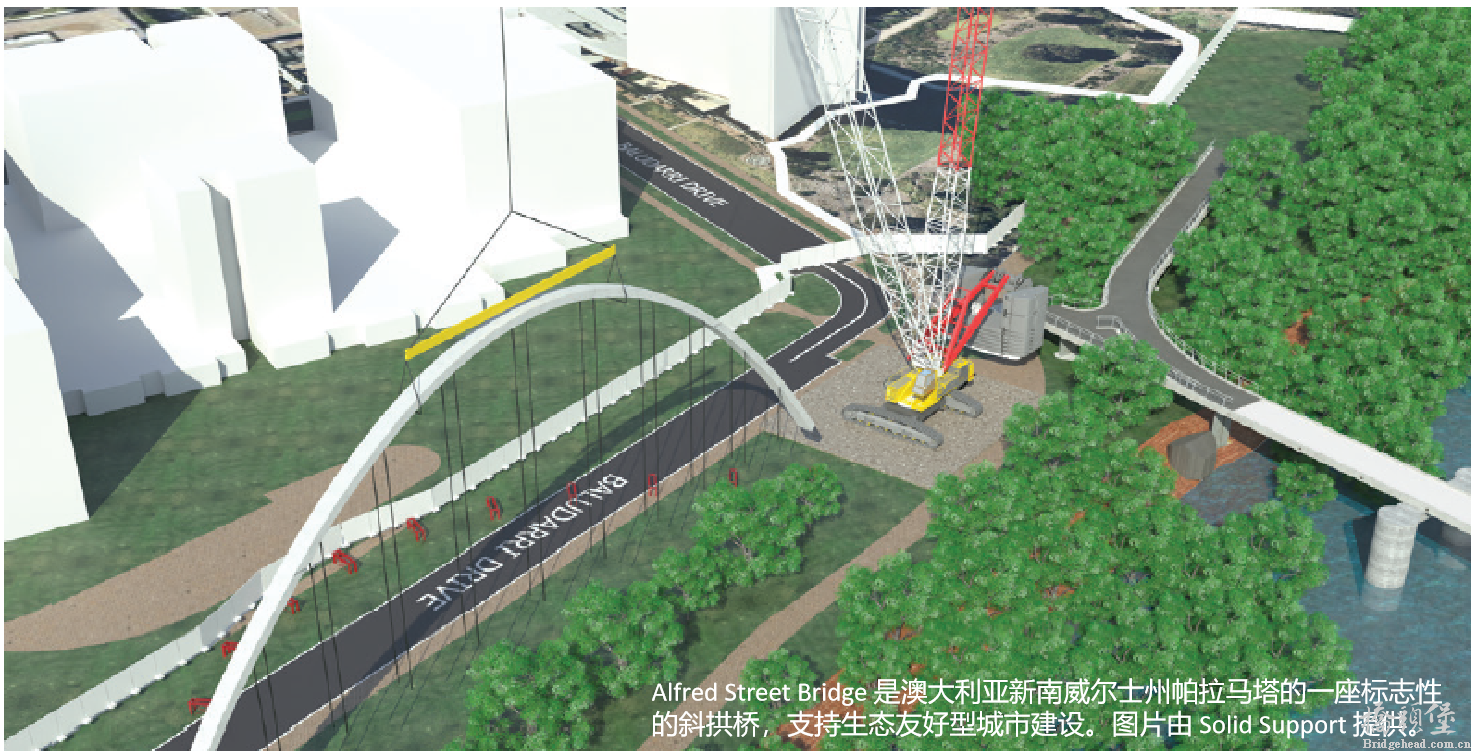

他们使用 SYNCHRO 将三维模型与投标工程方案联系起来，制作了一个四维模拟视频。Solid Support 依靠该软件的三维路径功能创建了主桥拱和起重机安装的高精细度动画，准确地展示了 Abergeldie 打算如何在现场安装桥梁。Jim Gao 表示：“从我们使用 SYNCHRO 制作的模拟中，股东们可以清楚地看到施工现场和改道行人通道的边界。”将 Bentley 的数据可互用施工模拟技术与第三方渲染技术集成，将基本视图提升为实际施工前作业外观的真实呈现。该动画还显示，除了在预制钢桥安装时两到三周的有限停工期外，悉尼渡轮服务可以在河上持续运营。

视频动画制作完成后，投标公司可以看到潜在冲突，以及施工方法需要改变的地方。然后，Solid Support 与 Abergeldie 合作对视频进行适当更改并创建多个版本。该软件为设备、起重机移动和吊装策略的动画制作提供了完全的自由度。Jim Gao 表示：“我们对它提供的自由度感到震惊。输入的信息越多，制作的动画就越逼真。”

四维模拟改变了建筑工程投标
使用 SYNCHRO 4D，Solid Support 在保证可交付成果的情况下完成了工作。不再通过递交纸质投标书或多张工程图纸来展示如何进行工程施工，视频是一种理想的环保方式，可以及时、准确地展示项目。Jim Gao 表示：“SYNCHRO 可以提供更加沉浸式和互动性更强的体验，因为客户能够可视化施工过程，会感觉更逼真和更具吸引力。”使用 Bentley 的应用程序节省了 50% 的数字动画制作时间，并让 Abergeldie 赢得了合同。Stojevski 表示：“SYNCHRO 4D 的稳定性意味着我们可以始终依靠它在预算内按时完成工作。”如果 Abergeldie 使用分级图，则会需要更长时间，并且需要 20 到 30 张工程图纸。此外，他们可能无法及时证明施工方法的效率，导致投标失败。Jim Gao 表示：“SYNCHRO 的用户友好界面使用户能够轻松浏览模拟，从而轻松访问和查看施工过程的不同阶段。”这家建筑公司与 Solid Support 合作，利用 SYNCHRO 迅速递交了数字投标书，展示了其在该独特项目上的先进技术能力。

Solid Support 利用 Bentley 的应用程序作为首选投标软件，已经在 200 多个项目中成功使用了 SYNCHRO。Jim Gao 表示：“SYNCHRO 提供强大的分析能力，使我们能够识别潜在问题，并实时调整施工计划。这有助于降低成本并提高规划过程的整体效率。”虽然四维动画过去非常小众，但现在它们正成为建筑招标的主流，如果没有这些模拟，承包商会面临失业风险。Solid Support 的投标销售数字呈爆炸式增长，使用 SYNCHRO 帮助他们处于领先地位。Jim Gao 表示：“其他软件可以创建漂亮的图片和设计，但技术的功能性较差。SYNCHRO 将真实结果与动画联系起来。”通过使用 SYNCHRO，Solid Support 希望改进施工企业与其潜在客户的沟通方式，并赢得更多工作。
