装饰有特点的一座异形人行天桥

civilqiaot... 发表于 2023-5-18 09:34:34 | 显示全部楼层 | 阅读模式
  • 梁桥类型连续梁
  • 跨径<50
  • 功能人行桥
  • 工法起重吊
  • 材料
  • 图别施工图
  • 文件类型dwg
信息详情
人行天桥上部结构采用钢结构连续箱梁,梁高1.2m;下部结构采用桩柱式墩;桥梁上部结构采用钢箱梁结构,桥梁平面布置为曲线形式,桥梁为2跨连续梁,跨径布置为2.2m(悬挑)+24m+24m+2.2m(悬挑),桥梁总长为52.4m。人行天桥在两端共设计有4个梯道,梯道宽2.7m;在两端各预留一部垂直升降电梯。

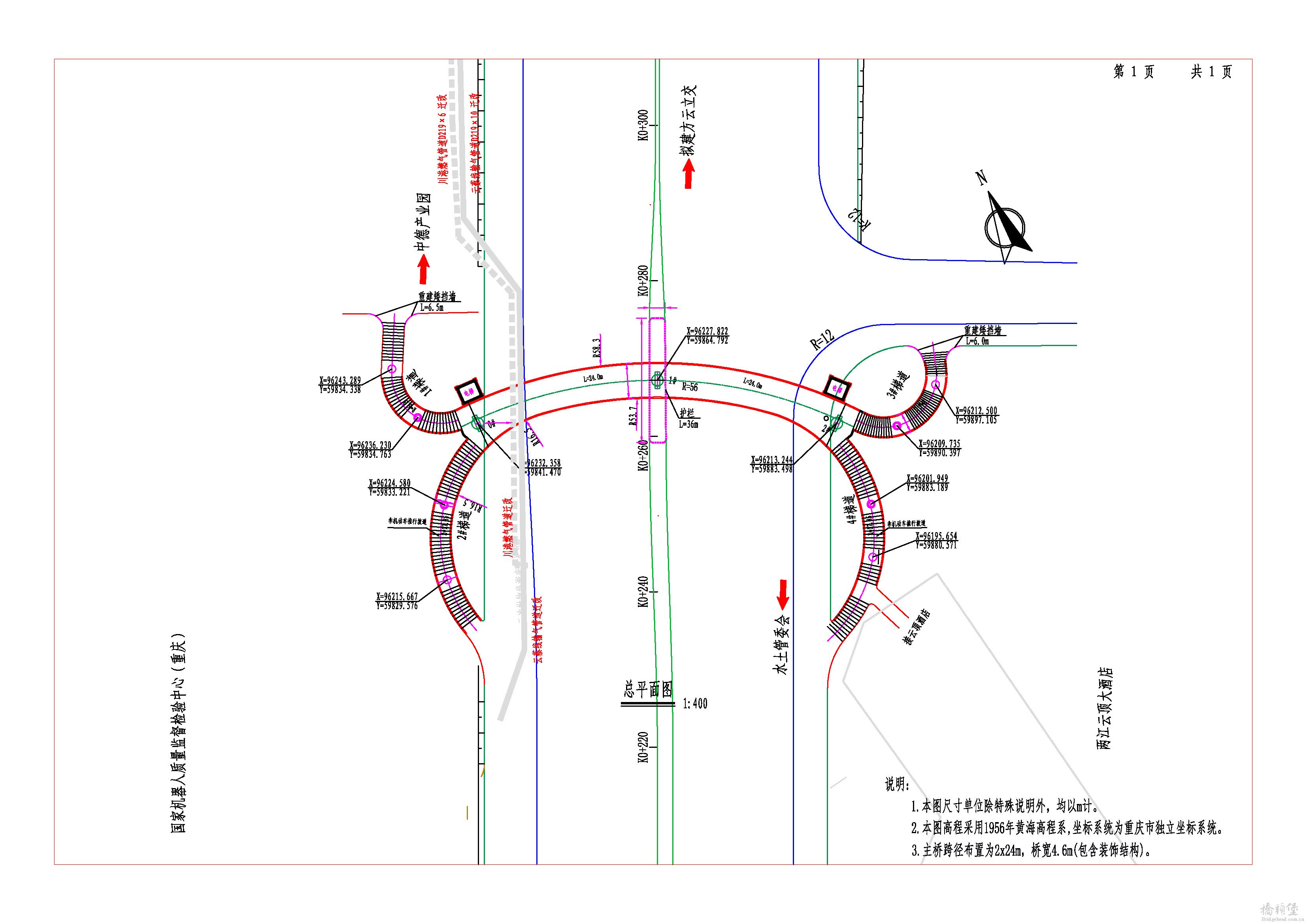

QS-02 桥位平面图 布局1 (1).jpg
