2013年大院出品单跨超800m钢-混结合梁悬索桥全套图纸共1000多张

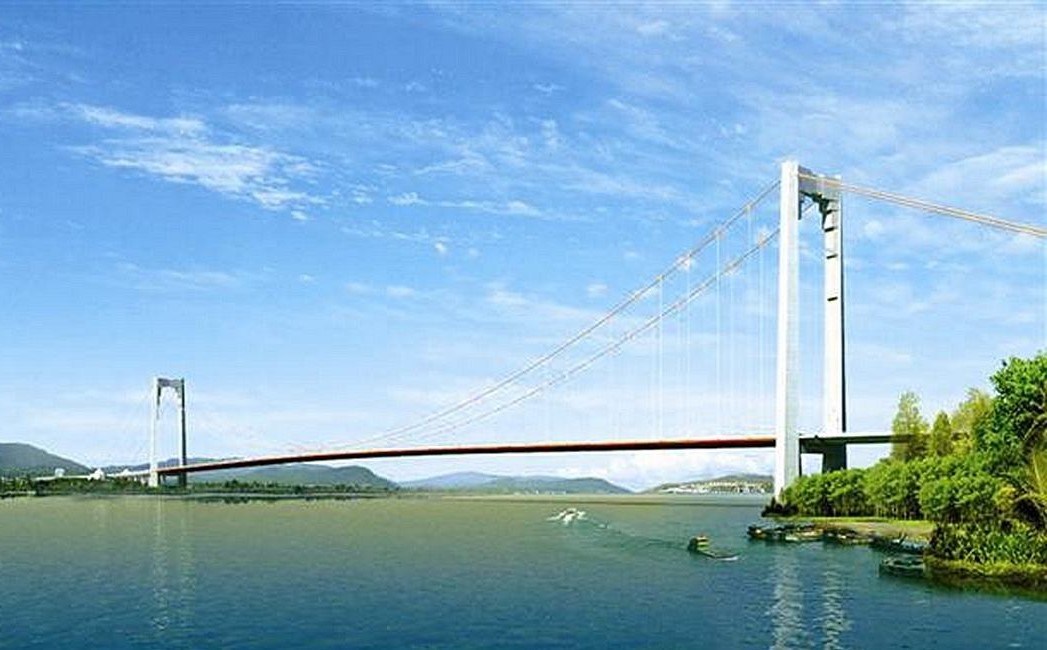

	道路等级：城市主干路；设计行车速度60km/h。 设计车道：双向6车道。车道布置为2×（3.75+2×3.5）m。 汽车荷载：公路-I级。 人群荷载：总体计算2.875kN/m2,局部构件计算kN/m2。        大桥采用单跨838m钢混结合梁悬索桥。主缆采用预制平行钢丝束股法（PPWS）形成。吊索纵向间距16m，横向间距26m。加劲梁采用钢混结合梁组合截面，钢梁采用Q345QD钢，中心高2.8m，全宽33.2m。横向中部25m范围与混凝土桥面板结合。桥面板采用C55混凝土，厚22cm。加劲梁标准节段长16m，梁端节段长11m。 　　主塔采用钢筋混凝土框架结构，塔高107m，塔顶高程为+163.5m，塔底高程为+56.5m。两塔柱的横向中心间距，塔顶为33.0m，塔底为35.0m。主塔基础采用18根直径2.8m钻孔灌注桩。锚碇采用重力式嵌岩锚、重力式锚碇，地下连续墙基础。锚固系统采用型钢锚固系统，由后锚梁和锚杆组成。 　　…… 　　施工图设计涵括： 　　锚碇包括锚碇结构、钢筋图及基坑开挖图。锚固系统布置及构造。锚室内人行梯道及平台、支墩顶面人行梯道、锚室内抽湿机安放平台、锚室顶面防水排水等。 　　主塔钻孔桩基础、承台、系梁、塔座构造图及钢筋图。主塔结构图、主塔钢筋图及预应力钢束图。塔内爬梯及平台设计图、上横梁出口竖梯及栏杆设计图、主塔装饰块及内部竖梯设计图、主塔处支座垫石设计图和支墩顶栏杆设计图。 　　主缆索股长度、钢丝性能、索股锚杯构造及主缆表面涂装设计等。吊索、中央柔性扣索及索夹布置和构造。鞍体、隔板、拉杆、锌质填块等。散索鞍体、底座、底板等。缆索缆罩、主缆检修道、缆套、斜梯等。加劲梁钢梁结构图、混凝土桥面板结构图、钢筋图及加劲梁临时连接结构图。梁下检查车车架、主动轮组、固定装置及检查车轨道梁相关构造。 　　桥面铺装、防撞护栏、人行道栏杆、绕塔人行道、人行道下到支墩顶部的斜梯等设计，支座、阻尼器及梁端伸缩缝等安装示意图。上下桥人行梯道平面布置图、结构图、钢筋图。 　　电气：防雷接地、电气预留预埋、供配电系统，功能照明，梁面动力维修箱，动力设备配电等。 　　……

	下载链接？能保证下载吗？

	rivermoon0623 发表于 2021-12-7 08:43 下载链接？能保证下载吗？ 必须得保证啊！我自己盘里面，就是太大了，所以只能链接了

	建议楼主将图纸压缩成附件发送

	已经购买,但链接不能下载.烦请楼主发我QQ:564986801@QQ.com,谢谢

	资料被本人误删除，需要回复邮箱链接。

	菜鸟胡大胖 发表于 2022-9-1 17:46 资料被本人误删除，需要回复邮箱链接。 449731027@qq.com

	已购买但不能下载链接,请发QQ邮箱:564986801@qq.com

	已经下载了.谢谢楼主

	介绍简单了点，能说下桥名吗？

	zycccc@163.com,谢谢！
