摘 要
自20世纪90年代起,我国的钢铁产量已经连续十几年位居世界第一,并且钢铁产品的种类、质量都有很大的提高,有的已达到世界先进水平。钢结构桥梁在设计、制作、 施工等方面研究及技术也日益成熟,而钢桁拱桥作为一种经典的桥梁结构,以其刚劲的桁拱和柔细的吊杆构造组合,形成刚柔相济的建筑景观,在我国桥梁建设中得到了广泛的应用。由于钢桁拱桥水平推力较大,结构形式复杂,因此必须综合其结构特点、施工环境、设备等各方因素,在确保施工质量、安全的前提下制定切实可行的施工方案以达到降本增效的目的。9 Q  u& n/ {" ]; O% K6 [3 f

+ u: R' n8 t' N0 F2 M* h" ]! K% ]0 o2 G: C" p
太原市晋阳大桥为204 m跨径的下承式钢桁拱桥,拱肋为上弦杆、下弦杆及X型腹杆组成的桁架结构。上拱肋拱轴线矢高 48.5 m,下拱肋拱轴线矢高 42.0 m,主梁与系梁及拱肋间采用焊接形式连接。通过对杆件制作、现场安装等难点分析,制定了系梁、拱肋焊接质量和焊接变形控制措施;对施工方案进行了比选,制定了钢梁散装、拱肋预拼装、桁片制作等关键技术;并结合结构特点及施工环境制定了一些高空作业防护措施。. W1 g$ g2 A# z6 v

: _/ G5 M; M  d2 H/ x) B5 k. u6 Y) k/ s0 J; A; }3 g$ ]' @
结果表明:系梁、拱肋焊接质量良好,焊接变形符合设计及标准要求;钢梁采用散装方案增加了现场作业面,提高了安装进度,避免了现场总拼带来的对接焊缝增加、倒运困难、周期长等不利影响;拱肋现场预拼装及桁片制作方案的实施,确保了拱肋桁片的制作质量,降低了劳动强度,提高了拱肋安装精度;高空作业防护措施实用、操作简单,取得了良好的防护效果。
# Q" Q- m' a) o6 H. Z. o' b* [* g, L

. @( I* b, D8 j% `4 u1 工程概况# x# q: F6 V5 m) g
. N9 R- F  k+ N

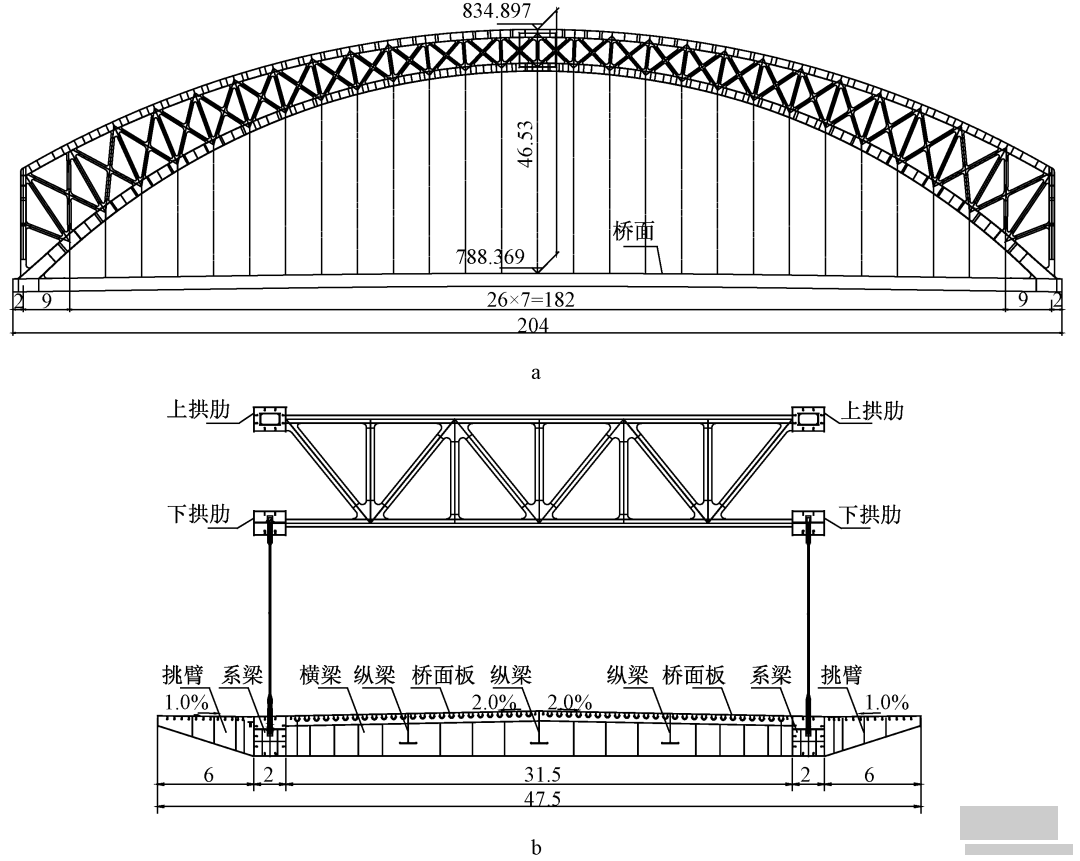

; U) v" }  Z% g* _太原市晋阳大桥为跨越汾河的一座204 m下承式钢桁拱桥,为第二届全国青年运动会重点配套工程。桥宽47.5 m,拱肋为上弦杆、下弦杆及X型腹杆组成的桁架结构,上拱肋拱轴线矢高48.5 m,下拱肋拱轴线矢高42.0 m;桁架拱采用全焊结构,与主梁的系梁位于同一竖平面上,主拱设置3道风撑,风撑与拱肋固接,主梁与拱肋在端梁上采用固接形式连接;主梁由桥面系及横梁组成,桥面系采用正交异性钢桥面板,跨中桥面荷载由横梁传递到系梁上,横梁间共设置三道小纵梁,主梁与系梁及拱肋均采用固接形式连接。晋阳大桥结构示意见图1。8 r6 l) n1 k- H# D" T
1 s' [; j' k6 O
+ y7 y% b. _. @# ^; j" Q& v$ b* @
! B* d. _" F% l0 }( m- q: |- t4 ^
a—总体立面示意; b—跨中处断面示意。
0 f, x" q, I1 A/ R& P+ ~
图1 晋阳大桥结构示意 m

  F" w4 _! {) A8 c- d( K  V6 n+ v2 v1 P* v
6 Q  C+ _3 E! h' x; q- [% B
2 结构特点及施工难点
3 X7 l: Q% C" t5 N
* v4 Q, Y/ B$ Y
: o5 u8 v2 l- ~" A" Q1 C
1) 系梁板厚为16~24 mm,拱肋板厚为20~48 mm,且焊缝密集、制作精度要求高,因此,系梁、拱肋的焊接变形及几何精度控制有较大的难度。
7 K4 U0 T# f$ W8 @! T7 Z1 o7 F
$ ]* |0 v* q( m/ Y" V

% @- z8 H; l8 B2 d1 |1 H# Z1 t( R2)由于纵梁、横梁、系梁安装后形成了格构体系,若采用块体预拼装方案,运输、吊装困难较大,且对接焊缝数量增加;若采用散装方案,则因纵梁、横梁、系梁的安装精度及之间的焊接收缩变形影响,导致桥面板及拱肋的安装精度难以满足要求。
" a5 h5 I6 s4 s( w" B$ `3 ^) y8 b& S* [! H6 V8 s

1 \( |8 _" D9 _- ~3)拱肋为空间结构,竖向通过腹杆连接上、下弦杆,横向通过风撑将左右两幅拱肋连接,拱脚段与系梁连接,且均采用焊接连接,确保拱肋的安装精度难度较大。; K) p2 L! p+ M- a
. m5 W  t- j! q2 x, F

3 Y' W# P2 t& V& M% ^4)拱肋节段重量大,钢梁、拱肋安装为高空作业,且存在大量交叉作业,给安全和质量管控带来了一定的难度。/ \: r! N5 k1 Y  x

, s/ g6 e2 v3 V  p. q* `( V7 H% c
6 g7 @4 g. N- @5 x, Y* L: U" k. b3 钢桁拱桥总体施工方案设计
7 Q, R  ~% c( l* l9 R3 ^- x5 w' b' R6 ~$ @9 w- f

, W6 {3 h  M- j% H结合项目结构特点及制作难点,选择一种合理的施工方案,是确保桥梁优质高效完成的先决条件,也是缩短工期、降低造价的关键。通过综合因素比选,确定了本项目的制造、施工方案:
& {4 H8 e- }# t) I, z
2 C9 s* U, N4 ^, B4 J
. {6 ^! Y8 y' A1 k& s( k# j, z* e! J- I' n8 x6 C; p; g) c( A
1)总体采用支架法施工、先梁后拱的施工方案;
& s) a, r- h7 H; @9 ~
9 n& d' ^6 [4 t! k- |. p2 X+ G. [, X/ t0 p; d$ S
2)主梁采用桥位散装方案,按“厂内单元件制作→运输→桥位安装”施工流程;# x6 q' G, j4 M2 ^2 \. t- p

9 P! C. D- Q6 k! M

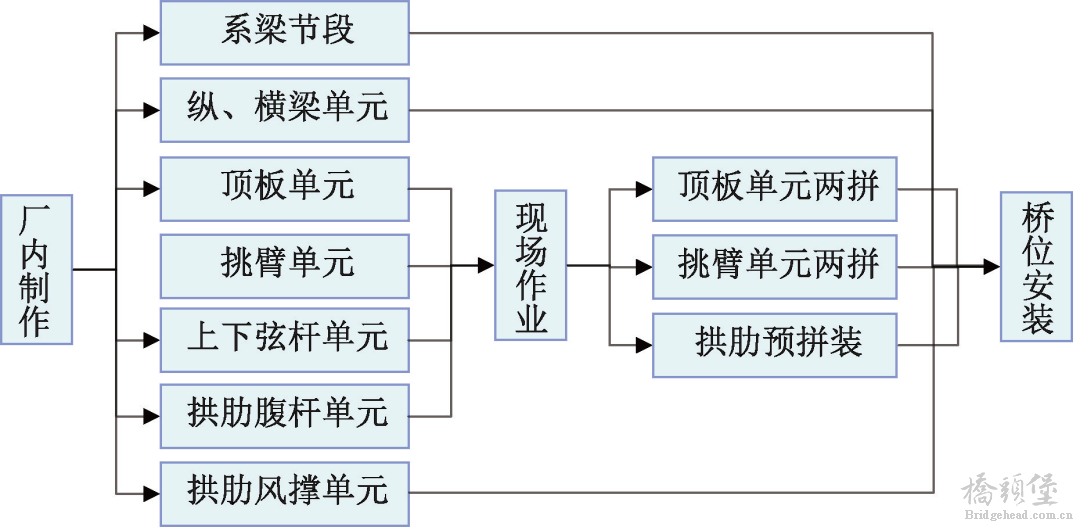

6 [6 \9 a: [5 F2 ^, k3)拱肋采用“预拼装+桁片制作”方案,按“厂内拱肋构件制作→运输→现场预拼装→桁片制作→桥位安装”施工。具体施工流程见图2。1 @4 I+ R# e; S2 B

2 v1 ], v: _  h& M/ f6 M/ P3 h: q6 u4 s4 y, l

; n/ ?* S/ }/ c  k
图2 总体施工流程

  U3 @  L# q) [9 J- U4 Z+ h% u' l! u' I' w

% y( J1 M. ?. F: N5 @( N, P0 P4 制作、安装技术及质量控制措施
+ C8 m) o8 c7 d# e* c6 _2 r3 r; Z, z

4 B" z" v" A, z7 C) P
4.1 杆件或部件制作及质量控制措施
- Y+ h& J9 ]3 G+ b
4.1.1 系梁制作& |1 x: ?3 n: ^
系梁为箱型结构,其中锚箱单元是结构受力的关键,其制作精度和质量控制对钢梁制作而言至关重要。系梁节段示意见图3,锚箱单元示意见图4。
5 J  G7 W) I' c$ W& f
$ n/ g7 v, |& o/ }5 W. a2 r+ p0 Q: }
9 h( w4 T6 q' ?: k; v  ]8 N4 U
6 h5 e1 C3 ?  t  F) f, L/ F, Z" P1 i

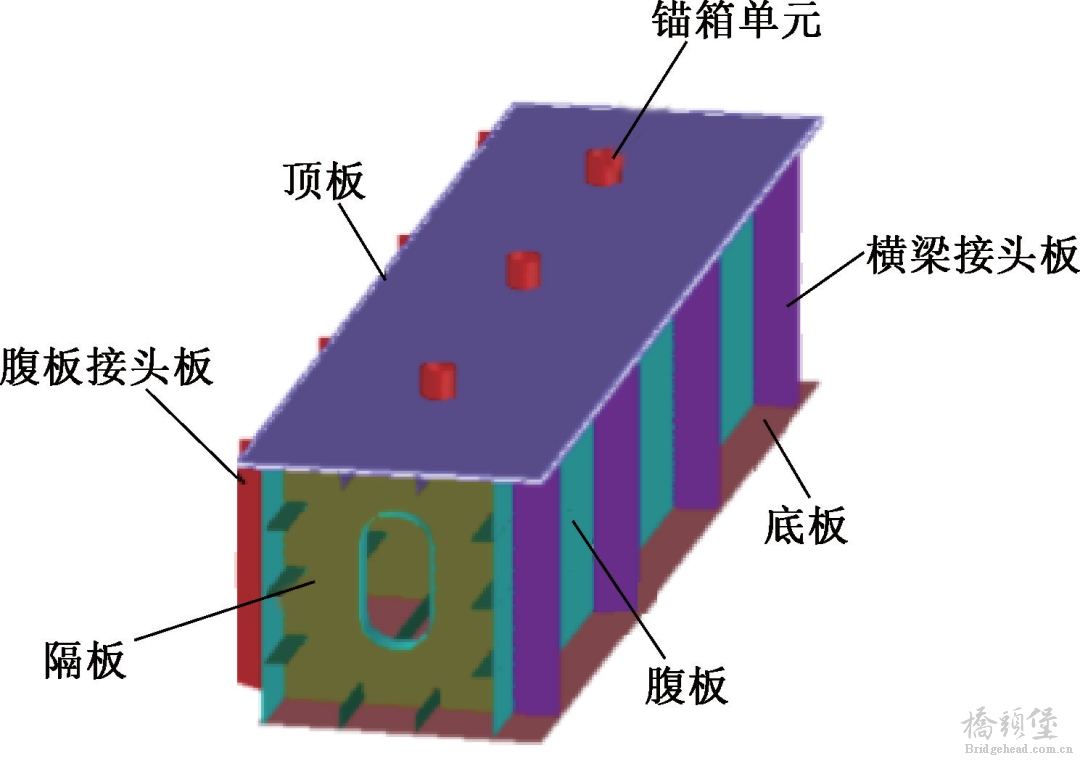

图3 系梁节段示意
5 E' v# j2 o4 Z( P6 g

* j3 @9 r; W5 q2 n- Q9 |

4 w0 k3 J* i& Q" J& q5 v

& n& r6 K2 {/ v% _- }" ~. P0 K8 g$ k( [

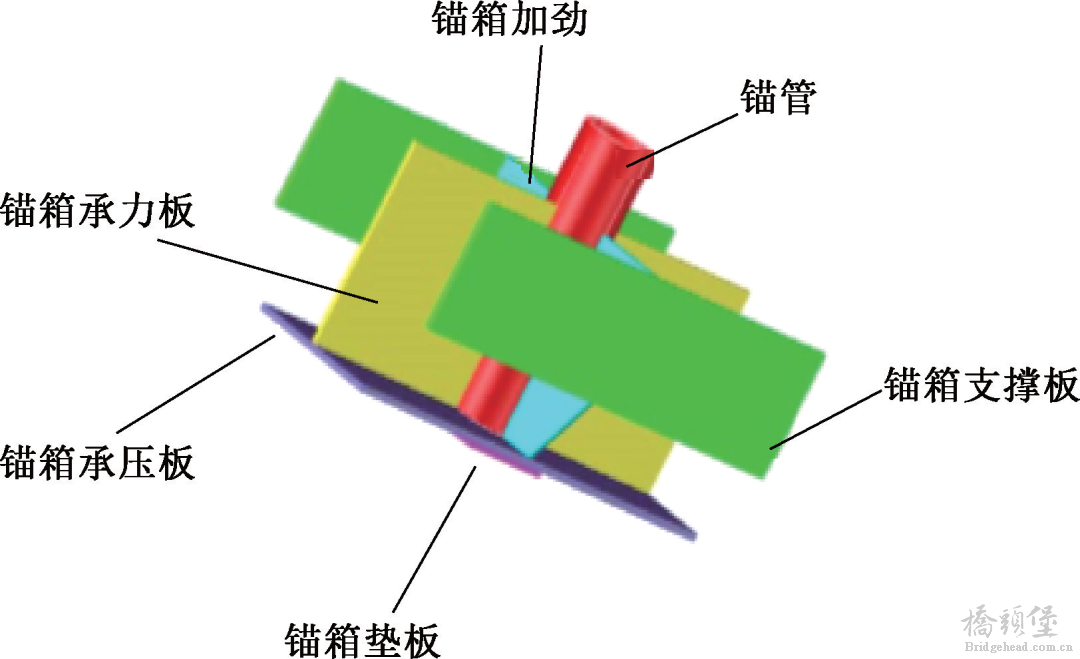

图4 锚箱单元示意# D$ o$ T  {" L! I$ m8 a1 _8 p$ e" t- z& L
. D/ w1 z- N* Z, I" V% `

( q2 C8 F% }* v" A9 e* }  D3 b: \

% P6 v! d# F) K锚箱单元制作遵循“ 由下到上、由内到外” 原则,依次组装及焊接锚箱承压板、锚箱垫板、锚管等零件,以减小焊接变形。3 U9 _* k  p0 M1 C1 H
9 G5 x! A, c5 }7 k' ~) h( T
6 N1 L3 \, ^7 G) T% M

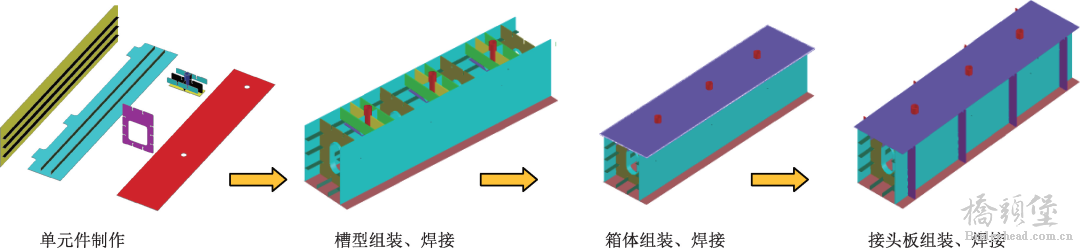

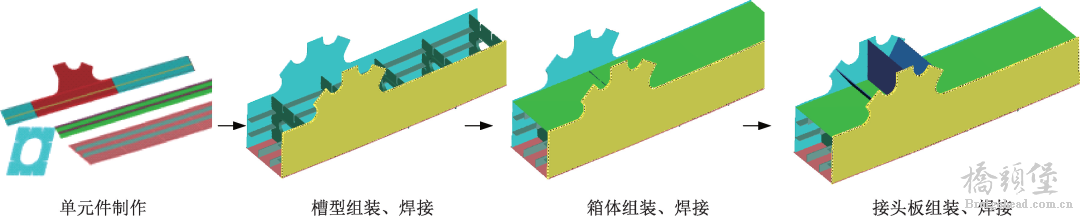

系梁采用“单元件→槽型→箱体→接头板”的制作方案(图5)。为确保其制作质量及几何精度,制作时要严格控制锚箱单元及箱体划线、组装精度,箱体焊接作业时应采用分中、对称等原则减小焊接变形,防止箱体产生扭曲变形。: d. s9 F* X1 F
- l2 N/ `5 l7 b% K

- L, E8 o( F* v) |, x

; [3 Z/ E7 T! |" Y: ]* X7 Y8 W" E
图5 系梁制作方案示意

' t0 e3 J. H1 B' `$ E0 Z
0 E% V$ T/ q1 k; ^. @
7 N" o% f6 A, `$ l$ L

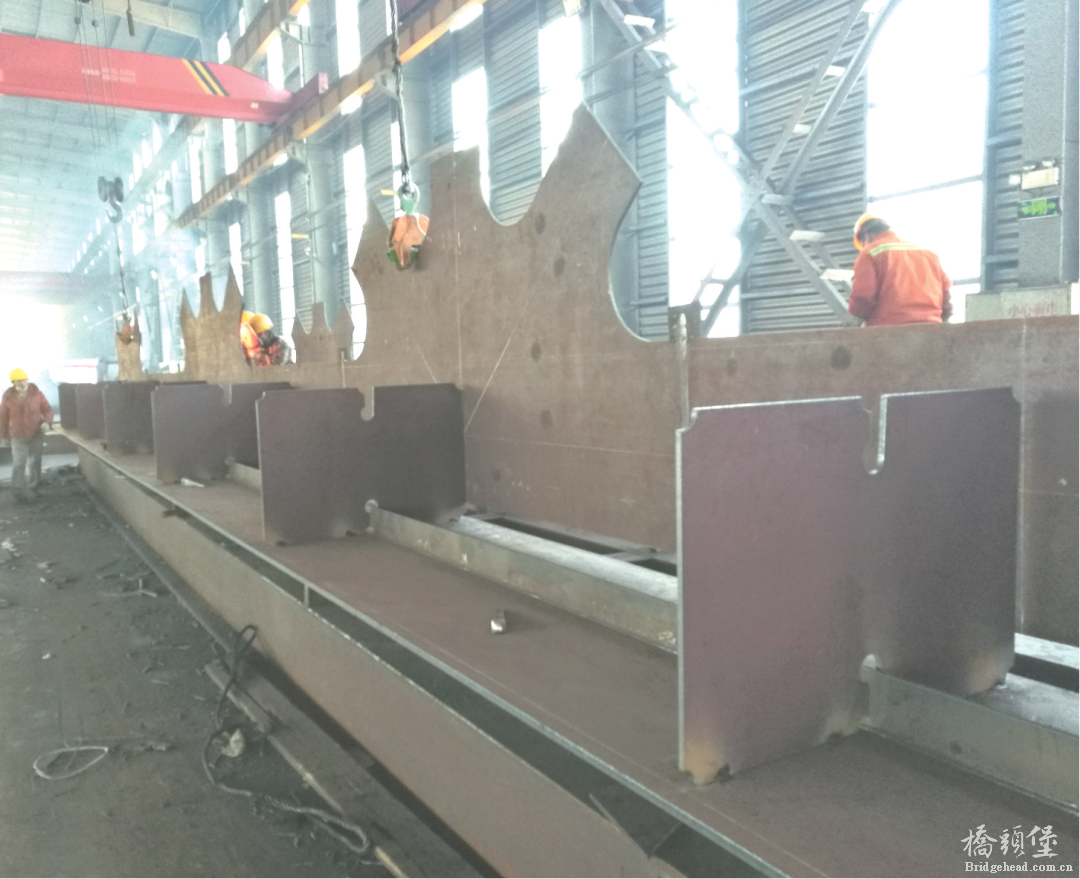

由于锚箱单元与系梁腹板、顶板单元组焊后形成隐蔽空间,无法进行打砂、涂装作业,为确保整体防腐质量,锚箱单元须涂装完后再与系梁的腹板、顶板组装、焊接(图6、7)。
( k# @- X4 c1 `" h: `- G. g
, u1 q; B1 Q9 c: A9 g0 L( E# \) V; h$ I5 c7 k! D
4 U! f% a: e( C! Y# E

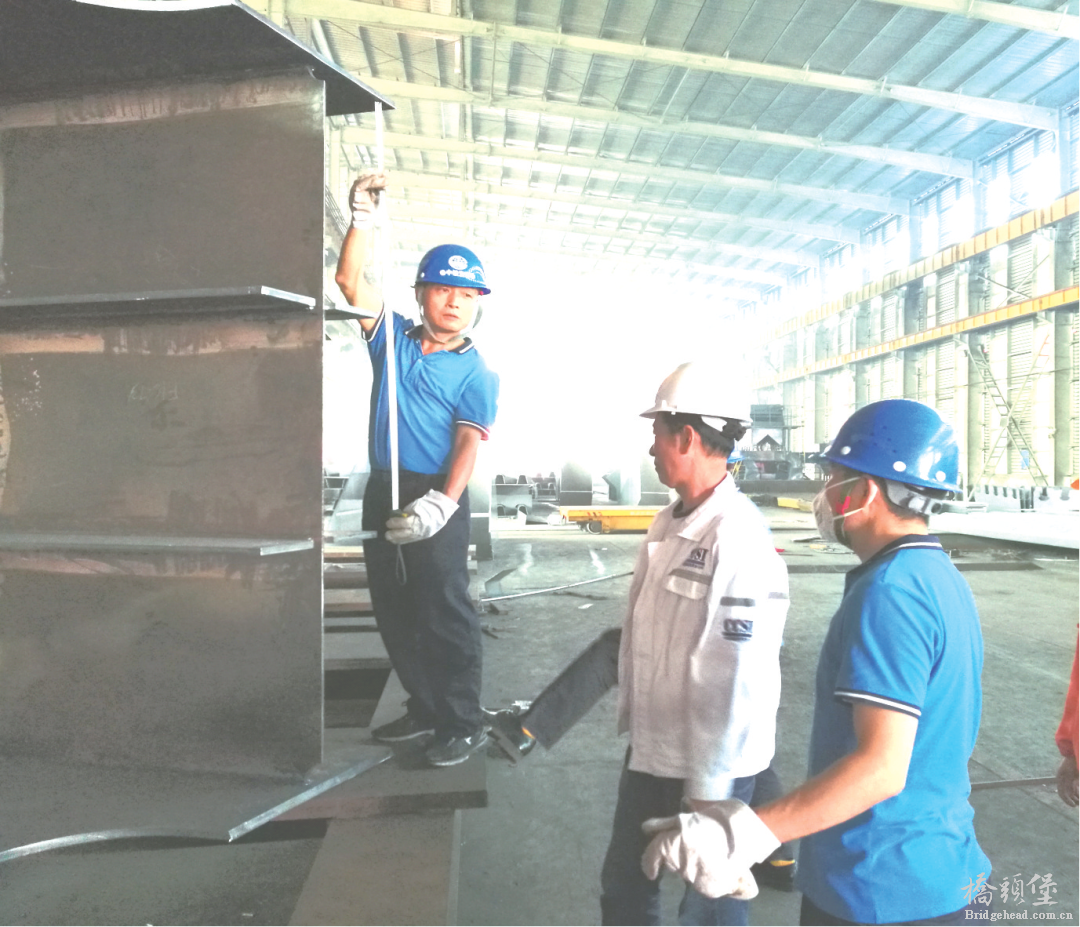

图6 系梁组装检查
0 r. L  j$ j+ W& U9 `' S8 _
* Z  b& j! @6 j* d2 h& L! ]

! s9 M. w) J4 `5 x5 n8 r2 q2 a
4 n/ M, F0 P2 S: R

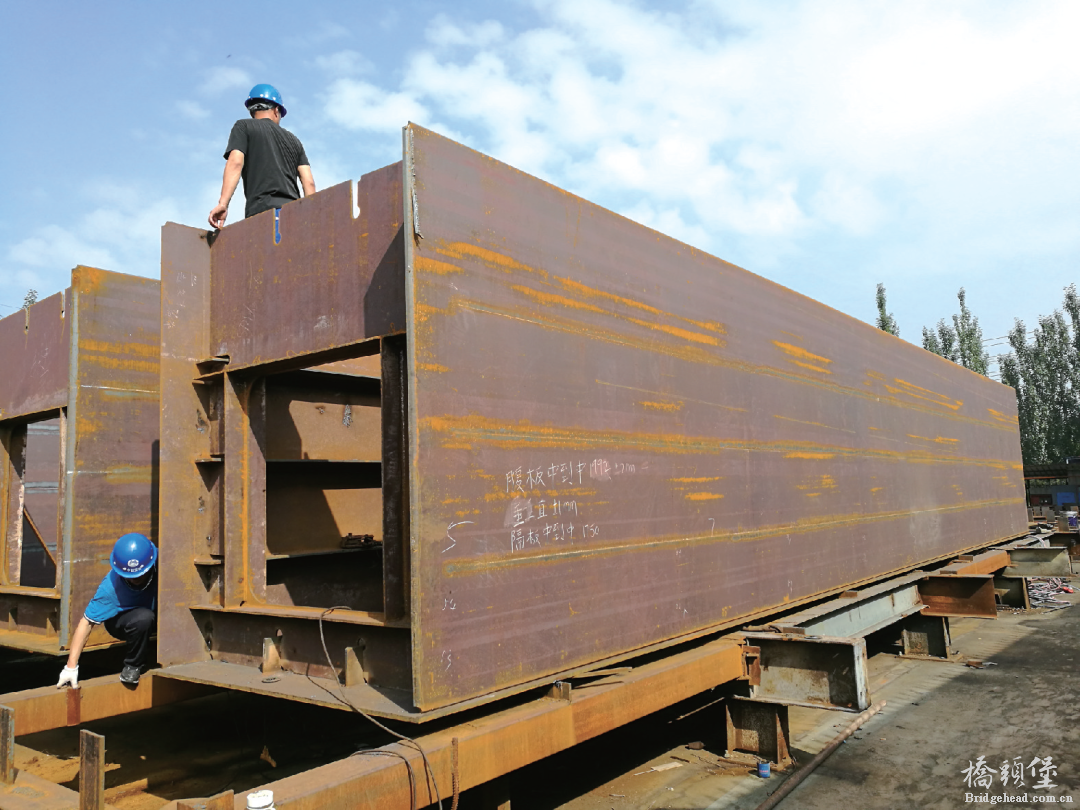

图7 系梁锚箱单元组装! D9 w) s3 v5 d7 \- r
# D" s2 p' C4 B. s" M, o
7 }: L6 K# X1 L9 g9 q$ K2 \
: @9 @2 |6 Y; {6 H
4.1.2 弦杆制作
2 V% x  `  D( N: }& f  D拱肋上、下弦杆均为箱型结构,设计拱轴线为圆曲线,通过竖、斜腹杆连接上、下弦杆。因此,弦杆制作的质量、精度为拱肋制作控制的关键。弦杆节段示意见图8。: |% A% @) ?3 U) J( l) A) B- X8 O
7 a' ^% d7 o5 [. f5 S; |# i
/ @" a, U$ G. k
0 L: o% v) R1 v* s

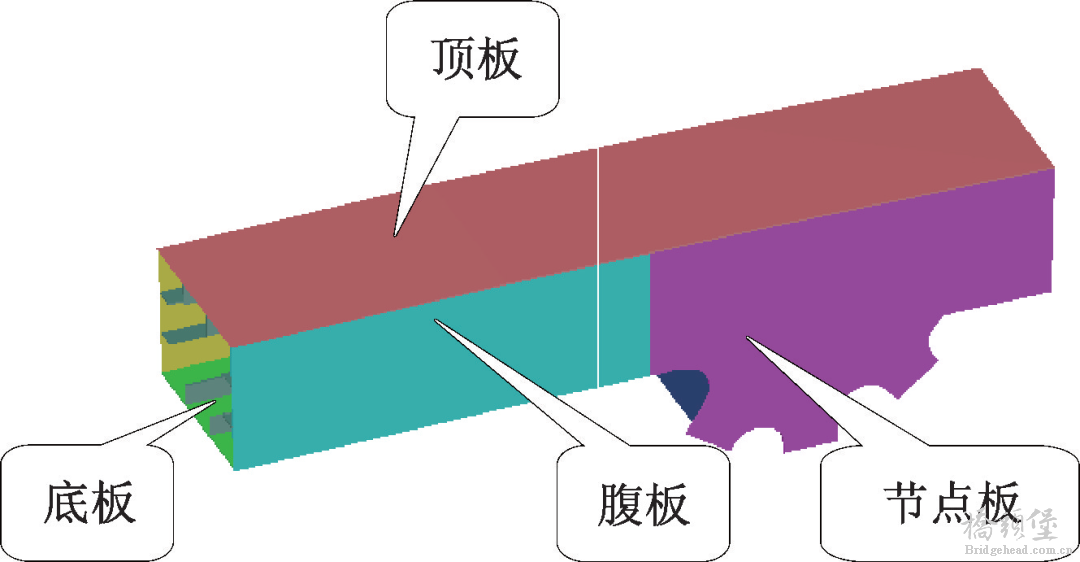

图8 弦杆节段示意
8 F1 y  m* C: J5 D0 J4 \# v7 k
! J6 |- s! {7 [5 G
# Y# @# X/ M$ v
弦杆亦采用“单元件→槽型→箱体→接头板”的制作方案(图9),弦杆组装如图10所示。在组装胎架内采用刚性固定、火焰加热相结合的方式组装顶、底板单元,加劲肋与面板组装间隙小于1.0 mm,板单元焊接、修整完后要求拱度偏差小于3.0 mm(图11)。对于弦杆箱体棱角焊缝按“同步、同时、同向”原则施焊,以减小箱体扭曲变形。
1 Q+ v2 z. ?4 b  T# v/ F
6 s$ {9 @% z( y$ P5 p! ~5 K# }; D$ C( b2 ]

1 i$ y) n4 U) f3 |* w% |4 L
图9 弦杆制作方案示意

# ^/ Y! N- ]" H5 U4 M9 \" ]% J
  c* \$ ~+ @' Y. W- m5 T& Y

8 u. d5 T+ [+ ?
" I: n/ [5 n1 y5 T' a
图10 弦杆组装
  Q0 {! u. f! E5 W$ S  _  [

" Z1 Y" F, [- c8 F8 C0 r9 J4 f+ p1 l* I
! F4 l- B, z3 T4 m7 ~, P. J

' T  l8 D* @3 V4 A
( s% c3 O0 C- R1 N1 |) E7 A+ M# u/ H
图11 弦杆节点板焊后检查4 H  B% A  Z4 U$ L+ S3 x( x* e
( l3 L4 M8 `7 J) a' u

( g- H, C+ v& P( E

4 T; N: m, Q7 `3 A修整后箱体的扭曲变形偏差小于3.0 mm,腹板节头板垂直度偏差不大于1.5 mm。
5 u8 `8 D. m  U4 G/ D& c' @0 L. T+ q9 X5 C+ y

7 p( p) U& Z8 ^; Q! K4.1.3 拱肋预拼装及桁片制作
& p5 p, c0 K5 ]1 o5 a9 G# A在桥址下游处设置拱肋现场组拼场地,组拼场长200 m,宽66 m,并设置能够满足整幅拱肋节段预拼装及组焊要求的胎架,全桥拱肋分2次预拼装,采用“6+1”模式进行。7 H7 h$ O* `) a; Q" C
6 d  \" q1 Q4 }* e
5 r2 N  z; G# R! B! d$ f, @
拱肋采用“下弦杆→上弦杆→直腹杆→斜腹杆→桁片焊接→解体”流程(图12),进行预拼装及桁片制作。1 z/ S* ?) v7 y; c7 S( b

% b0 K# j/ b: ~! Z% O
; f( z( _' }! M% A: H2 F; |
8 V7 D+ v" a0 x; |# f5 U
图12 拱肋预拼装及桁片制作流程示意
% f5 p7 g8 U1 B
" D5 Y2 \2 B4 p5 `5 @4 O
9 g) f9 o, z7 v! b, h
拱肋预拼装及桁片制作精度决定着拱肋安装及成桥线形精度。预拼装过程中每安装一个杆件均需对中心距、节间长度、标高、拱度及平面度等项点测量,合格后方可进入下一构件安装,同时对预拼装进行精度管理,实现对预拼装公差积累的动态掌握,对拱肋线形偏差的主动控制,确保拱肋架设线形的精度。
6 Y7 h1 z& i6 U  `+ C% p8 E3 M# l) Q: _& |, V' M/ H
" k0 C, W4 h, w3 U& l6 {2 ]
对弦杆、腹杆的对接焊缝坡口进行优化设计,降低焊接施工难度,确保桁片制作质量。拱肋预拼装及桁片制作过程见图13。  F3 f" I' T" }, R

' e/ w- p4 c; x2 p9 [& y: M! {# y" ~" r# E) k: f

' I% J) J' {% E

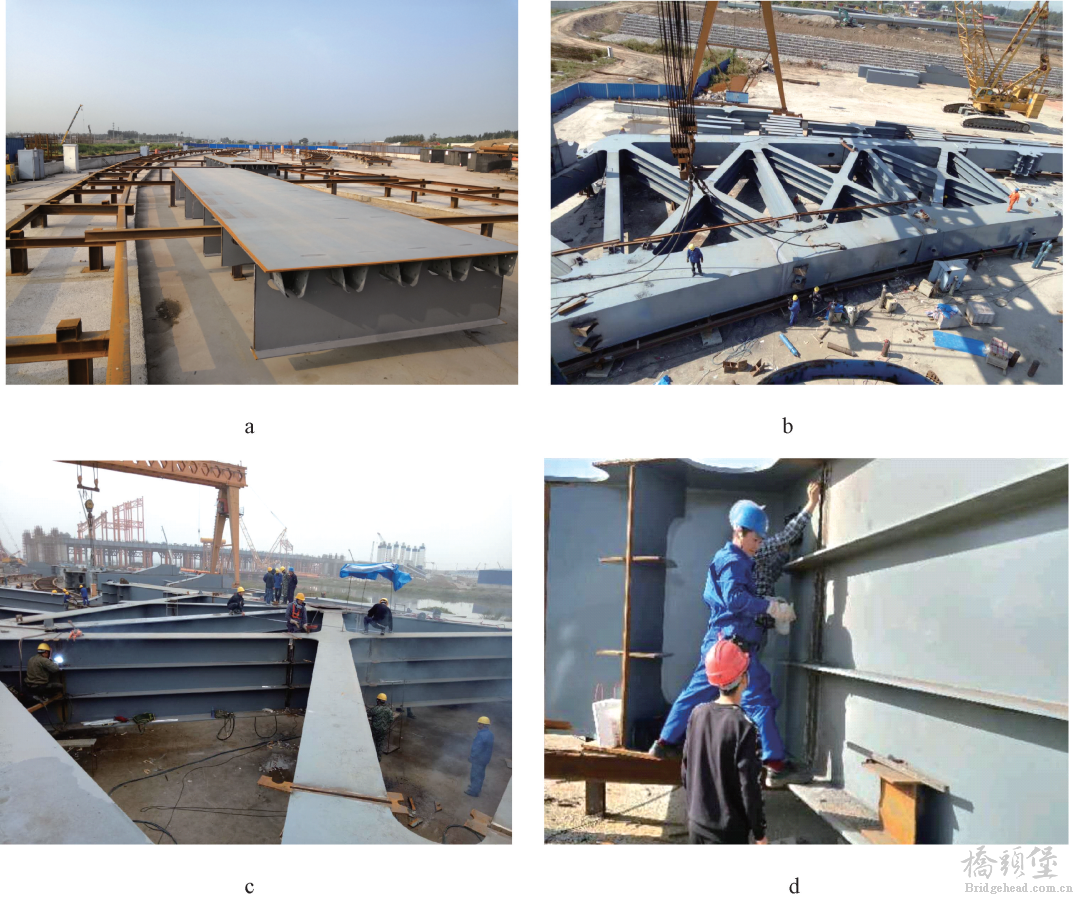

a—拱肋预拼装胎架; b—拱肋预拼装; c—拱肋节间焊接; d—拱肋桁片焊缝检测。

( q% s) E! V# a1 r9 W4 G
图13 拱肋预拼装及桁片制作施工

9 b+ G* i# Z' y, D$ F" u! b$ w3 ]  C8 b) `& y

  u! o, E, U: t4.2 桥位安装及质量控制措施* [3 ?+ J# R6 A0 J1 c
4.2.1 钢梁安装$ {* U3 ?' H8 i/ H/ J. n

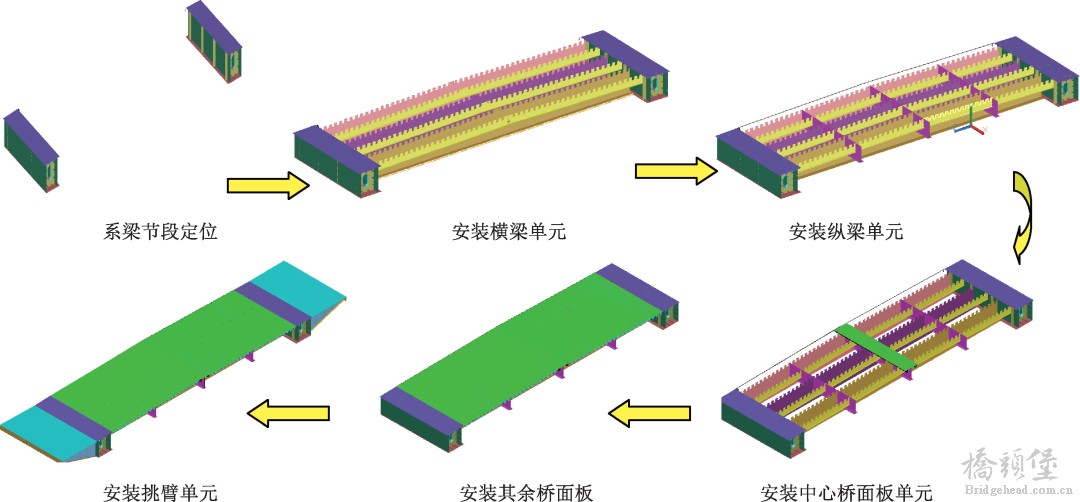

在桥址上下游各设置1座长度42 m的重载栈桥,结合地形及起吊重量、高度选用两台350 t履带吊从上下游侧栈桥同时安装钢梁,钢梁安装按照“系梁→横梁→纵梁→桥面板→挑臂结构”流程进行(图14)。
1 z6 ~- ~7 ?/ ]: v: i* y( d3 o7 }" ]

! |) S. w/ p: v+ P$ R) [
: b: k/ _  e  e9 _: h
图14 钢梁桥位安装工艺流程

# c! ~+ a( p# p. U: h9 t* u5 a5 K% d
0 P3 M: u  l9 x* c

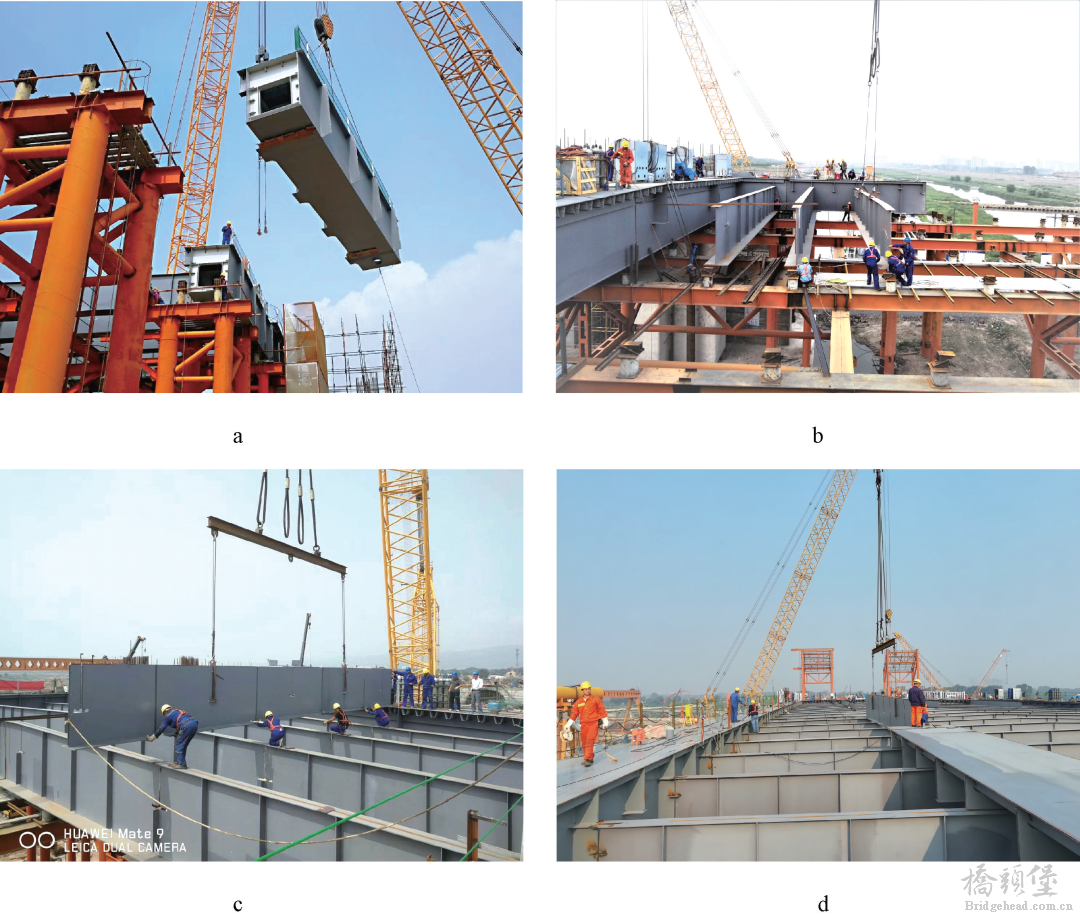

系梁的安装质量决定着后续构件安装精度,应严格控制其安装平面精度和高程,要求与设计位置偏差不得超过5 mm。因此,需根据大桥测量基准点,结合系梁锚点空间坐标精确定位两侧系梁,依据系梁基准线及接头板位置,依次安装横梁、纵梁,并注意控制横梁间距,纵梁纵桥向对位精度,纵、横梁垂直度及直线度等项点。安装桥面板单元时,严格控制中间桥面板纵、横向位置精度,其中桥面板接板与横梁水平盖板组装偏差应小于1.0 mm。钢梁实桥安装过程见图15。; d& ?+ n" U/ n

# Q, r1 M! ?1 {! {4 _7 d
2 d- A, \! m  `3 S( y
5 g( h; k8 A' a* |' n' L6 {' C) M
a—系梁节段安装; b—横梁单元安装; c—纵梁单元安装; d—中心桥面板安装。

6 s. T+ X# i/ l
图15 钢梁安装施工

$ g8 x- [; p6 e$ J0 g$ k8 Z- Y
+ a# Q$ c0 V' j4 H* c) v& S0 F- |. D3 s* J3 h  M
4.2.2 拱肋安装: e* ~8 b  w  g+ u+ y* v# j# k
拱肋桁片质量为74~158 t,采用650 t履带吊吊装,支架上设置导向限位装置及100 t千斤顶调整标高。
( g: @1 z" R, X* W; l% T
0 \2 H9 d: L6 M5 H# a! p0 A
, j) ^0 x  D8 n! H) b拱肋安装流程为拱肋安装支架施工→运输拱肋桁片→650 t履带吊机提升拱肋桁片→拱肋线形调整及施焊→拱肋跨中合龙。* Q8 Y" J$ a- k' e" q- d  M

; y" W! h, @' I2 j3 `  ~+ R# W, Q$ u' K! l9 s/ g% b- O+ F
安装前应对桥上安装支架进行全面验收,安装支架上的垫块标高应根据设计线形及预拱度要求精确计算,并通过全站仪测量控制。拱肋桁片在运输前需对开口位置进行临时加固处理,确保拱肋桁片运输及安装过程中不发生变形。拱肋吊装入位后,利用节段间的临时匹配件进行粗定位,测量拱肋桁片上下弦杆特征点的三维坐标,并根据监控指令调整拱肋各特征点位置精确入位。同时,为避免已安装拱肋桁片发生扭转,设置两道临时风撑以增强已安装拱肋桁片刚性及稳定性。拱肋安装过程见图16。
1 J9 w& m, {' z) _' w
5 Y( W) r8 ~8 q. s: T  R1 H' r9 F8 i) N3 ]' c8 ^2 I7 o
- e0 W1 P2 {! h$ l6 U

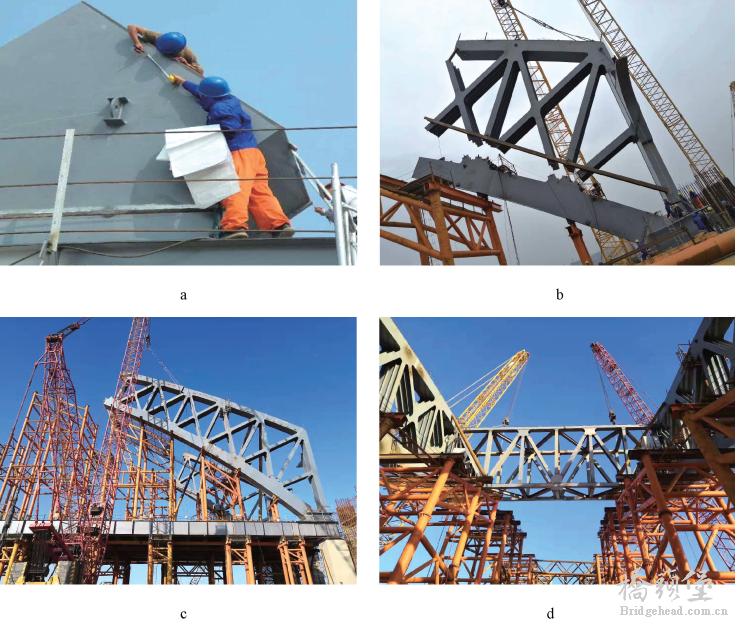

a—拱脚段安装检测; b—首段拱肋桁片安装; c—拱肋桁片安装; d—风撑安装。
. q4 A! Z: B5 d
图16 拱肋安装施工

- U7 s' O7 \3 L$ m1 F( a9 d: G9 o4 f+ |8 H  v  l6 I

' w- ]3 z# }( A% n3 V4.3 高空作业防护措施
( U% {# P8 J& w: }/ k9 f根据钢梁及拱肋结构特点,采取了以下高空作业防护措施(图17):
3 g  [+ R" y' ], c2 s. Q6 W8 E& {) J8 c. m, Z

1 G8 n& ]/ j# V0 O( C

! I6 y6 b, A: s' x. A# H# F/ u
a—钢梁安装平台; b—钢梁焊接平台; c—拱肋焊接平台; d—拱顶走道。
5 L4 T: U+ J9 d+ R7 R2 M
图17 高空作业防护措施
+ S& {5 h8 E, k' }* g' F

- Q5 _* H( v& L$ C; q/ @
' B$ {2 ]6 E4 N
1)利用钢梁支架分配梁作为支撑面,在分配梁上搭设钢跳板作为钢梁调整对位和焊接的平台。同时,在横梁间铺设长度为3.4 m的钢跳板作为焊接施工平台。
- f9 }$ k. \# T. I  G: ~3 ?2 N+ S: n, z+ {& w) U6 T; A% V

6 y" k. F1 L6 ]1 X% g* \2)设计制作专用施工爬梯作为拱肋焊接平台,爬梯在拱肋桁片安装就位后及时安装,并与拱肋支架立柱固接牢靠。
& I0 [7 i. U0 g1 f! X$ ~4 c8 M' c0 z; R

% y; J5 H% {# o( I1 u+ }% e4 W1 \" T' \3)采用钢筋网片等材料制作拱顶防滑走道,确保施工人员在拱顶行走安全。2 }' Y! E' ~( Z2 ^
7 Q7 I& G1 r6 L: _. ?7 O. g
4 Y9 p4 N9 Y! r% s7 N0 P
4.4 检测结果
" j5 g: ^# t4 t" ^% Z* K通过研究采用了合理的钢梁、钢桁拱肋制作,安装方案及质量控制措施,确保了钢桁拱桥的制作、安装质量。经检测,各项点均满足相关标准要求,具体检测结果见表1、表2。
3 w2 C4 m5 X4 [! |& S5 u' E1 u& F4 |. @! K% N
0 I8 S6 ]0 K6 Z
表1 钢梁安装主要控制项点检测结果     mm
4 v) K4 R/ G5 C0 [& U6 S7 M
- A2 `. y" T' k1 t+ k# E
1 J. B/ a6 U1 L+ W) I9 r
5 l, X& D7 F8 ?7 r! q1 w
表2 拱肋安装主要控制项点检测结果      mm

6 w8 y( g2 q, j0 @) ]6 u
" f: f5 m$ a! q3 Y2 l$ n

5 t+ R9 |/ B2 K
' [. D% s- D  E& B0 z
5 结束语- D8 J1 j& |$ X4 l% J
针对太原市晋阳大桥结构特点及制作、安装施工难点,经研究、比选采用了钢梁散拼安装、拱肋现场预拼及桁片制作的施工方案,确保了该桥的施工质量、降低了现场施工难度、提高了施工效率,并确保了高空作业安全,对同类项目有一定的借鉴意义。
% p) ~  n* Y5 g0 S1 a& @- ]  f) Y2 I2 Z3 P. A5 u$ M& r- _1 P
$ }+ C* [# e* k7 p2 H
来源:谭敏刚,李军平,车平,等.下承式钢桁拱桥制作安装技术[J]. 钢结构(中英文), 2021, 36(8): 42-49.
3 J! Q+ b4 y( t; b9 {- t7 T2 p- xdoi:10.13206/j.gjgS21030101
