关于设置有桩顶系梁的桩长如何定义?

zd_zhoulei 发表于 2020-11-27 10:42:09 | 显示全部楼层 | 阅读模式
本帖最后由 zd_zhoulei 于 2020-11-27 10:56 编辑
: J4 }. s! C2 F2 `: a8 L. y0 ^% q* x8 Y! P- {( J! K4 F' G, O

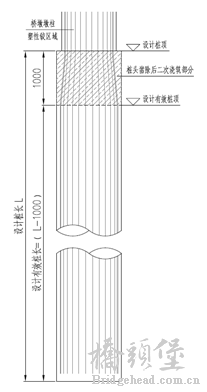

问题一、设置有桩顶系梁的桩长如何定义?6 x( h" u* V, \* j9 S
现在柱式桥墩,大多在桩顶位置设置有系梁,设计图纸在标注桩长的时候,一般都是标注至系梁顶部位置。这就产生一个问题,如果按图施工,桩顶混凝土就应该浇筑至系梁顶以上0.5-1.0m(俗称桩头),然后再凿除至系梁顶,系梁施工时,还需要把系梁高度范围的桩基混凝土也全凿除掉。实际上相当于凿了两倍桩头的量。这个实际上是一种浪费。为解决此问题,建议对于设置了桩顶系梁的桩基,计量规则桩长就算到系梁底,设计单位设计时桩长可以仍标注至系梁顶,但应该同时增加一个到系梁底的桩长标注(标注为有效桩长),这样施工时桩头就按系梁底往上0.5-1.0m考虑。计算系梁混凝土时,应该把系梁高度范围内的桩基混凝土一并算进去。这样下来才能闭合上。2 j5 i2 Q: F: r& @! ^) I) o+ L
3 a( f0 Y) e* _2 P0 o9 V( ?: R
问题二:单桩接单柱时桩长如何处理?
' K2 d+ R  N0 b; k$ l2 Y. J
* f& w5 E7 U- x桩基直接与墩柱连接的结构,设计单位一般都是墩柱钢筋伸入到桩基里面搭接,这就又涉及到搭接范围桩基混凝土凿除和二次浇筑的问题,造成浪费。但设计规范有规定,桥墩墩柱底部为塑性铰区域,不应在此区域进行纵向钢筋的连接,因此设计不能更改。此种情况下,在设计桩长标注的同时,把墩桩钢筋搭接范围以下部分也增加一个有效桩长的标注,才能解决此问题。3 x* y0 Z) `/ g/ i
5 \- l) [8 Z1 [0 `
以上两个问题,如果不再乎多凿那一米多的桩头,其实就无所谓了。
, D* Y7 q! `. X% c2 S( `4 `4 y
$ {1 d/ e: L9 P. ~" p* ?
) V1 a& z1 F6 q3 o" E! I
4 S" H5 Q  Z/ m
精彩评论倒序浏览

1.8万查看3评论

等有缘的人... 发表于 2020-12-8 14:39:30
一般是算到顶上 凿除桩头哪些是施工措施和步骤
3 F- a, N( M: z9 O9 L8 o+ _1 w6 w
举报 回复
montagee 发表于 2020-12-9 19:30:33
这个问题涉及到施工单位计量问题    确实值得讨论
举报 回复
sulphurbor... 发表于 2021-5-14 17:10:59
桩基直接与墩柱连接的结构的话,直接先搭接墩桩钢筋,再浇筑桩头就行了。
举报 回复
