钢筋符号输入方法

在CAD中往往要输入各种钢筋符号，I级的好解决，但是遇到2级、3级及以上怎么输入就是一个头疼的事情了，还有需要输入数字带圈的序号时往往会采用先写数字在画圈的方式，比较麻烦，本人找到一个小软件可以解决这个问题。
1、首先将"stedia.shx"copy到CAD的"fonts"目录,菜单"工具"的"选项"将解压文件目录定义为支持文件目录；

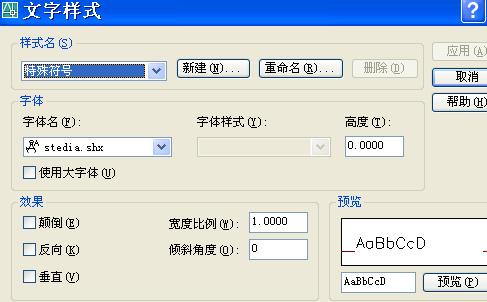

2、然后定义一个文字样式"特殊符号",字体文件选用为"stedia",注意选字高为0；
3、然后在cad工具菜单下加载应用程序，选择"xiezi.fas" 。为了不用每次重新加载，可以选择加入启动组；

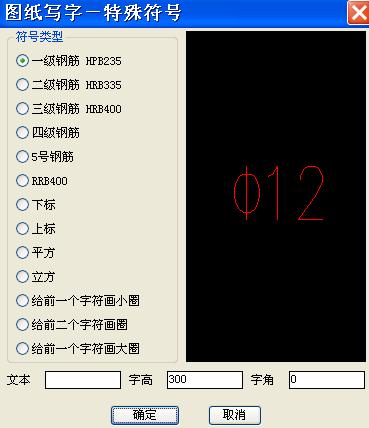

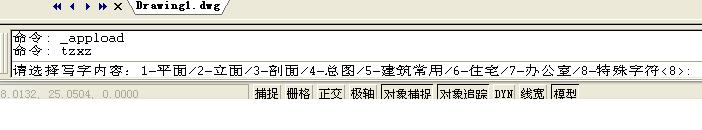

4、在命令行输入"tzxz"然后选"8",再选"K" ，然后出现第五个贴图，选择相应的特殊符号，在cad界面内插入想要的位置，注意可以修改高度。
下面1－5贴图显示的是操作过程。

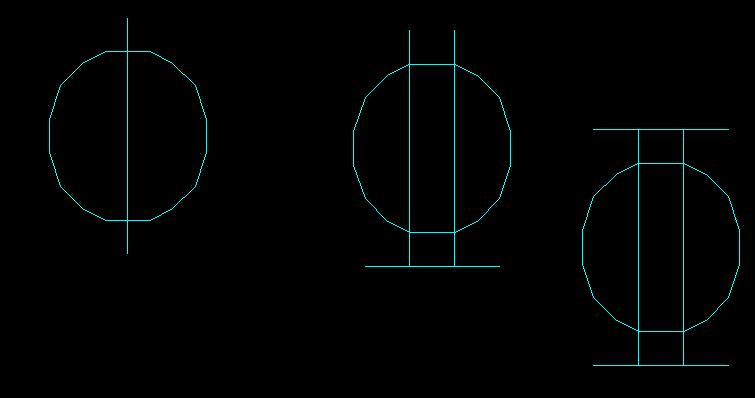

没有一下子贴出来，下面贴出剩余图片！第6个是效果，大家看看怎么样

晕了，忘记把该小软件传上去了，补上。

看了截图
发觉很丑，哎。。。

:lol: :lol:
谢谢楼上的夸奖！:victory:

谢谢:loveliness: :loveliness: :loveliness: :loveliness: :loveliness: :hug: :hug:
谢谢

好东西是要用钱买的:loveliness:

安装了一下,运行出错
是不是不支持2007呢

很难看很难看很难看很难看很难看很难看

不管说什么,楼主给我们提供了一种思路,解决没有程序自带的符号,可以自己想点办法去制作它!
思路是相当重要的啊!

晕!要钱??

玩不成,闪;咯

原帖由 akusil 于 2008-1-31 23:20 发表


登录/注册后可看大图

看了截图
发觉很丑，哎。。。

很有同感，不是很漂亮
而且现在图纸的字体多采用仿宋和宋体
和总体字体不协调

放大了不太好看，缩小放在图纸里头就好看了。
我以前的处理办法是在一级的上面画线，所以移动的时候经常少移一部分，把二级变成一级。呵呵！镜像的时候就更麻烦，得再镜像一次转过来。
支持楼主创新的思路，用二次开发就可以弥补了。

楼主的东西不错，美中不足的是字体和现在常用的字体不太协调。而且无法用特性匹配。

楼主，为什么我写其他字写不出来了？
