[原创] 任意桩端支撑类型桩水平位移及作用效应计算

  [复制链接]
loupoo 发表于 2020-5-21 15:51:08 | 显示全部楼层 |阅读模式

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x
本工作簿可计算任意桩端类型基础。
1、规范查表法为完全按照规范系数查表。az>4.0以后,依据L.0.4条第6款规定,可不计作用效应。
2、幂级数解法按照实际桩长计算作用效应,但表格内仅列出az=4.0内的作用效应。
    具体效应可根据附录说明L.0.2条L-8公式计算。
    例如M(z)当z<h1时按下式计算
    =Alpha1^2*0.8Ec*I*(a11*A_3(Alpha1,z)+a12*B_3(Alpha1,z)+a13*C_3(Alpha1,z)+a14*D_3(Alpha1,z))
                    当Z>h1时按下式计算
     =Alpha2^2*0.8Ec*I*(a21*A_3(Alpha2,z)+a22*B_3(Alpha2,z)+a23*C_3(Alpha2,z)+a24*D_3(Alpha2,z))
    其中A_1(Alpha,z)---D_4(Alpha,z)为任意深度无量纲系数,计算级数为300级。

基桩效应计算.zip

51.59 KB, 下载次数: 76

售价: 1 元堡币  [记录]

精彩评论8

 楼主| loupoo 发表于 2020-6-5 17:46:42 | 显示全部楼层
本帖最后由 loupoo 于 2020-6-5 17:47 编辑

1、桩基计算表格采用了excel内部的规划求解宏,不能保证所有用户能运行。
2、由于数据运行量较大,数据输入回车后根据机子配置可能需要等1-2秒运行时间。
PDF文件为计算表格打印的PDF。可计算嵌岩桩、端承桩、摩擦桩。
地质资料表格内非红数据可根据特定情况调整。非红数据默认值为一般情况下自动计算。


基桩计算2.pdf

312.03 KB, 下载次数: 59

基桩计算2.zip

129.95 KB, 下载次数: 56

售价: 1 元堡币  [记录]

zchlb 发表于 2020-5-25 09:43:24 | 显示全部楼层
下载学习,谢谢。

seuzhxd 发表于 2020-6-29 14:56:27 | 显示全部楼层
写的满仔细的,校核无误后应该是蛮有用的

子璞 发表于 2020-7-31 14:04:20 | 显示全部楼层

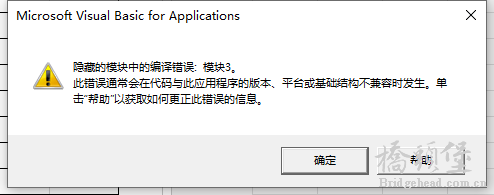

请问出现这个问题,怎么解决

问题

问题
pcsms_1umq... 发表于 2020-9-21 14:12:28 | 显示全部楼层
请问基桩计算效应版本1和版本2的区别是什么?

 楼主| loupoo 发表于 2020-9-22 09:28:35 | 显示全部楼层
pcsms_1umqkpAn 发表于 2020-9-21 14:12
请问基桩计算效应版本1和版本2的区别是什么?

我不清楚你指的是什么版本。此表格中有两种计算基桩效应的方法,计算原理是一样的,都是依据弹性桩微分方程而来。只不过规范查表法只能是单层土,幂级数解法可以任意层土(具体计算就是根据支撑条件和连续条件,计算出各层的微分方程待定常数,不同深度按对应深度的微分方程计算效应。提供的计算表格只能计算两层)
