【自锚式悬索桥－锚固端ANSYS局部分析过程及命令流】－by MAC

一、分析：
根据相应的材料以及模型尺寸参数,在CAD中绘制相应坐标,如下图所示:



记录拉索相应三维坐标以便用于后期Ansys建模分析; 在此选用的是Solid65单元用于混凝土的模拟,模型的建立拟采用简化处理，即直接将拉索力集中到锚固侧，因此本文的ANSYS细部分析仅仅适用于初步分析。前期在MIDAS中基本获得了相应的拉索初始力大小，由此可计算每束钢索的拉力，荷载采用相应的向量换算得到Fx、Fy方向力的大小，施加于相应的节点处。

以下是采用ANSYS所做的分析过程：















二、命令流

长期潜水，穷，见谅。

fini
/clear

/prep7
!点(单位:米)

k,1,0
k,2,1.65,-3.6
k,3,5.12,-3.6
k,4,6.5,-3.6
k,5,8,-3.6
k,6,12,-2.26
k,7,12,
k,8,6.5
k,9,3.9,-1.49
k,10,3.04

!线

l,1,2
l,2,3
l,3,4
l,4,5
l,5,6
l,6,7
l,7,8
l,8,9
l,9,10
l,10,1
l,3,9
l,5,8

lesi,1,,,14
lesi,2,,,8
lesi,10,,,8
lesi,9,,,6
lesi,11,,,8
lesi,8,,,10
lesi,3,,,5
lesi,4,,,5
lesi,12,,,6
lesi,6,,,6
lesi,7,,,10
lesi,5,,,10

!面
al,1,2,11,9,10
al,11,3,4,12,8
al,12,5,6,7

!面划分网格
et,1,63     !按照shell63板壳单元面划分网格
mp,dens,1,2.6 !密度
mp,ex,1,2.7e9 !弹模
mp,nuxy,1,0.404
!r,1,0.4

ASEL,all
amesh,all


k,100,0,0,2
l,1,100
lesi,13,,,14

!拉伸为体

et,2,solid65 !指定65号实体单元划分全桥
mp,ex,2,2.7e9
mp,dens,2,2.6
mp,nuxy,2,0.404
!r,1,0.4

vdra,all,,,,,,13 !重要命令:由一组面拉伸成体

allsel
plot

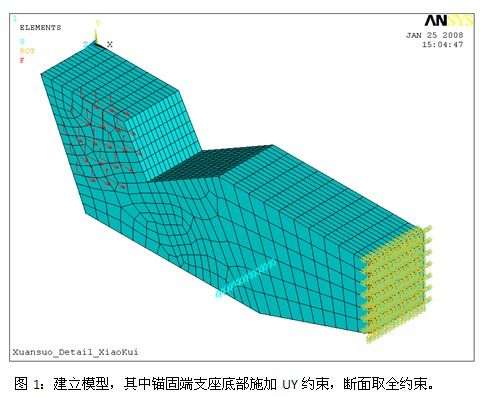

!施加约束
NSEL,S,LOC,X,12
d,all,all
ALLSEL,ALL
EPLOT

NSEL,S,LOC,X,6.5
NSEL,r,LOC,y,-3.6
d,all,,,,,,uy
ALLSEL,ALL
EPLOT


!删除壳单元等
ACLEAR,1
ACLEAR,2
ACLEAR,3

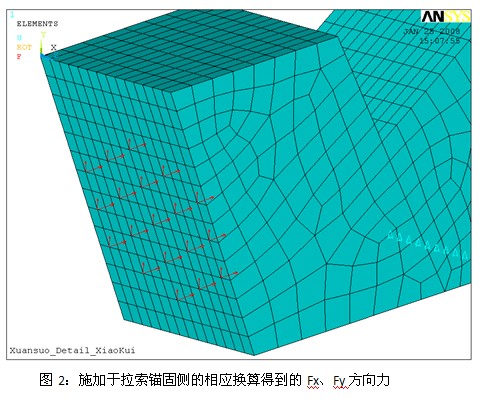

!施加荷载

f,522,fx,2760
f,522,fy,1200

f,548,fx,2760
f,548,fy,1200

f,574,fx,2760
f,574,fy,1200

f,512,fx,2760
f,512,fy,1200

f,538,fx,2760
f,538,fy,1200

f,564,fx,2760
f,564,fy,1200

f,590,fx,2760
f,590,fy,1200

f,502,fx,2760
f,502,fy,1200

f,528,fx,2760
f,528,fy,1200

f,554,fx,2760
f,554,fy,1200

f,580,fx,2760
f,580,fy,1200

f,606,fx,2760
f,606,fy,1200

f,518,fx,2760
f,518,fy,1200

f,544,fx,2760
f,544,fy,1200

f,570,fx,2760
f,570,fy,1200

f,596,fx,2760
f,596,fy,1200

f,534,fx,2760
f,534,fy,1200

f,560,fx,2760
f,560,fy,1200

f,586,fx,2760
f,586,fy,1200

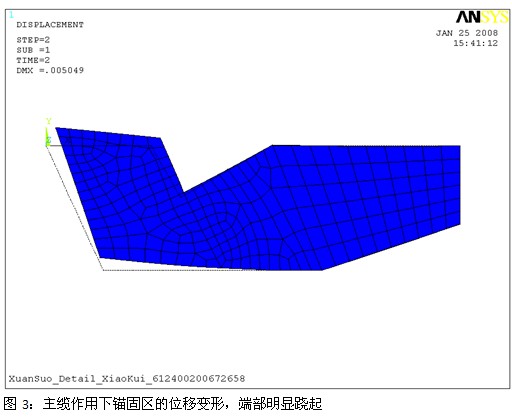

好东西啊,,正需要,狂顶

谢谢楼主无私奉献

好像命令流不完整的哈！希望传完整，大家学习下哈！

vdra,all,,,,,,13 !重要命令:由一组面拉伸成体
vdra命令帮助里面怎么没有，13是什么意思？

明白了，是表示线的意思
