[斜拉] 运宝黄河大桥施工图(波形钢腹板矮塔斜拉桥)

  [复制链接]
waiting112... 发表于 2020-3-28 09:27:48 | 显示全部楼层 |阅读模式

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x
运宝黄河大桥
技术指标:公路等级为六车道高速公路,设计速度80公里/小时,汽车荷载等级:公路-I级;桥面净宽2X净14.5米。桥址位于黄河河床、河漫滩及I级阶地内。
主要材料:C55混凝土、C40混凝土、C35混凝土、C30混凝土。C55防水混凝土。普通钢筋采用HPB235和HRB335。体外预应力环氧涂层钢绞线采用高强度低松弛钢绞线。主梁纵向预应力管道采用塑料波纹管。

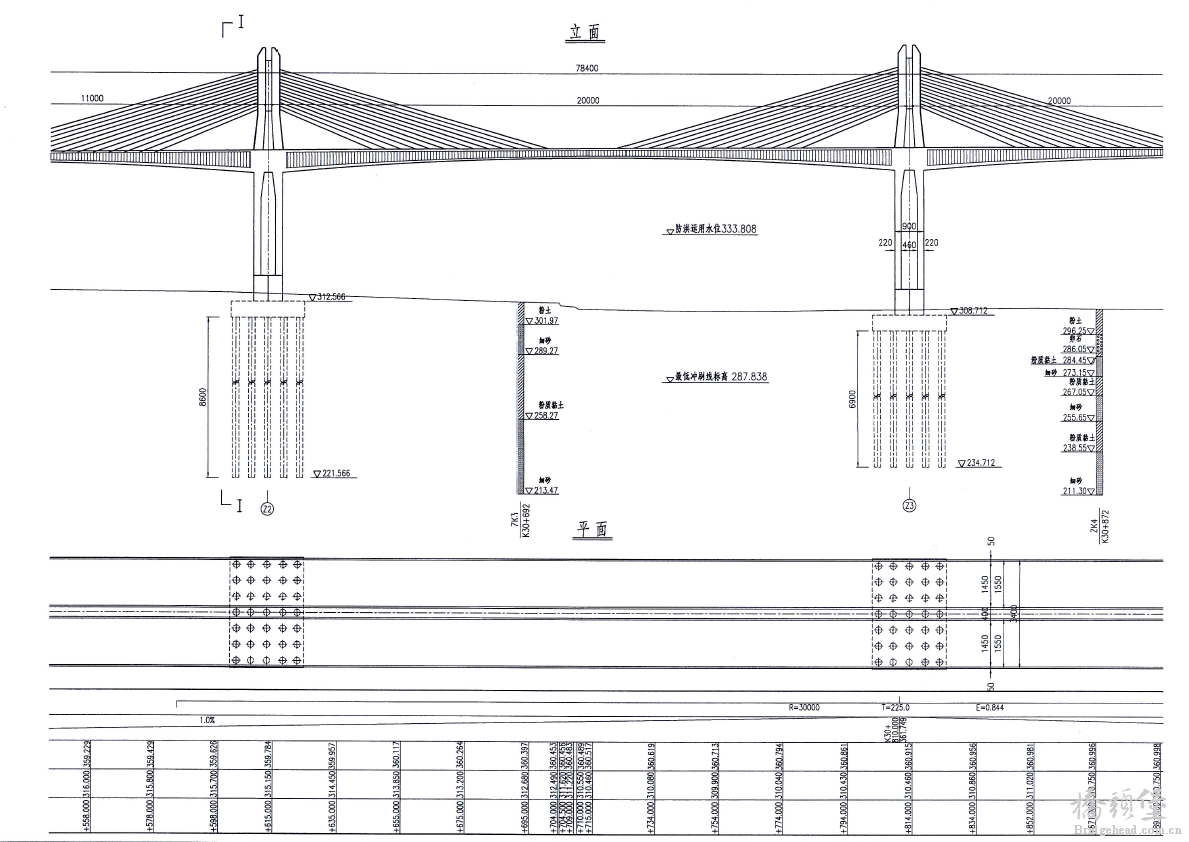

主桥采用110+2X200+110米波形钢腹板矮塔斜拉桥,全长620米。桥梁横断面采用单箱五室单幅断面,除中室腹板采用混凝土腹板外,外腹板、次边腹板共4道全部采用波形钢腹板。箱梁顶面宽34米,底宽25米,翼缘宽度为4.5米。箱梁根部高度为7米,跨中高主工为3米,梁高按1.8次抛物线变化。顶板厚度为0.32米,底板厚度由0.3米渐变至1.2米。下部主墩采用双薄壁实体墩,连接墩采用等截面空心墩,基础采用灌注桩基础。箱梁采用挂篮悬臂平衡浇筑施工。主塔采用钢模进行逐次连续浇筑施工。
图纸为PDF高清扫描版,文件较大,分多个文件上传。
2.png 1.png 0.png

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part15.rar

20 MB, 下载次数: 22

售价: 5 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part07.rar

20 MB, 下载次数: 16

售价: 5 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part06.rar

20 MB, 下载次数: 19

售价: 5 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part20.rar

20 MB, 下载次数: 22

售价: 5 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part10.rar

20 MB, 下载次数: 27

售价: 5 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part13.rar

20 MB, 下载次数: 20

售价: 5 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part22.rar

20 MB, 下载次数: 18

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part11.rar

20 MB, 下载次数: 23

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part14.rar

20 MB, 下载次数: 16

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part08.rar

20 MB, 下载次数: 20

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part03.rar

20 MB, 下载次数: 20

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part21.rar

20 MB, 下载次数: 22

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part17.rar

20 MB, 下载次数: 23

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part16.rar

20 MB, 下载次数: 23

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part09.rar

20 MB, 下载次数: 26

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part05.rar

20 MB, 下载次数: 19

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part12.rar

20 MB, 下载次数: 25

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part19.rar

20 MB, 下载次数: 25

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part04.rar

20 MB, 下载次数: 20

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part18.rar

20 MB, 下载次数: 16

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part02.rar

20 MB, 下载次数: 15

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part01.rar

20 MB, 下载次数: 15

售价: 1 元堡币  [记录]

2015年波形钢腹板矮塔斜拉桥运宝黄河大桥施工图318张.part23.rar

1.88 MB, 下载次数: 22

售价: 1 元堡币  [记录]

精彩评论3

张文芳 发表于 2020-12-4 10:39:21 | 显示全部楼层
狠了狠心,下载了,47个大洋!肉疼ing......,只有主桥斜拉部分的,副桥90m跨径的没有图纸!

fire999945... 发表于 2021-2-24 17:33:42 | 显示全部楼层
张文芳 发表于 2020-12-4 10:39
狠了狠心,下载了,47个大洋!肉疼ing......,只有主桥斜拉部分的,副桥90m跨径的没有图纸!

看下图纸说明,可能是采用通用图


rookiegood 发表于 2021-3-1 09:55:35 | 显示全部楼层
这样的桥,后期养护运维成本高不高?
