计算跨径24m空腹拱人行桥图纸

明天不交图... 发表于 2019-11-14 17:29:56 | 显示全部楼层 | 阅读模式


计算跨径24米空腹板拱人行桥,计算矢高3.5米,矢跨比为1/6.8571,拱轴系数m=3.5,拱圈高70cm,宽4.7米。

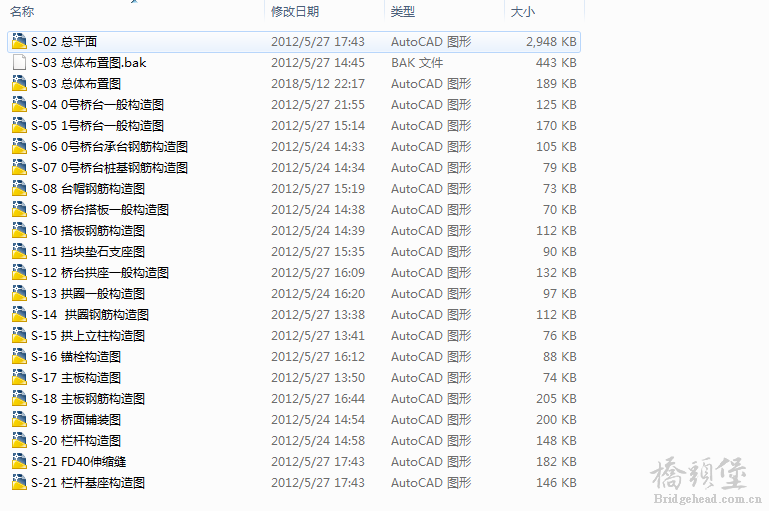

24m空腹拱人行桥施工图.rar

4.18 MB, 下载次数: 54

售价: 2 元堡币  [记录]

精彩评论倒序浏览

4683查看3评论

明天不交图... 发表于 2019-11-14 17:44:45
桥型立面布置图,供各位参考
举报 回复
wacikaile 发表于 2019-11-15 10:31:43
谢谢楼主~学习下拉~~~~
举报 回复
nkdjgxyzy 发表于 2019-11-21 22:20:24
图纸齐全,没有设计说明。
举报 回复
