力流 4 P U* n5 k7 r. u) @# I
+ x$ E2 N! T& E0 ^) L结构受力后,力之传递如流水般,名为力流。先涓涓细流,以成江河,终汇于海。( S! n8 e1 t. e0 [$ L$ x
$ s, t! }% [6 x( \6 _
* o3 h; Y1 T: D2 ^7 J# Q如同自然界蚂蚁觅食的最短路径原理一样,力流传递遵循最短路径准则,优先沿刚度较大的路径传递。单向板之力流传递,最短路径准则可见一斑。道法自然,如是我闻!* N8 v5 L1 e! ?; h4 \* l) G. m7 o
) P) A3 X B7 J5 T 4 G3 x" k* P$ I$ S1 s2 }9 [
当结构构件本身的主尺度与力向量一致时,即轴压受力模式,结构绩效最高;当结构构件本身的主尺度与力向量垂直时,结构绩效最低,也就是结构通过弯距抵抗外荷载作用。
7 P5 m8 R7 K- w# |, Z$ u2 \. J
2 P9 [, F R( S6 v/ @2 h, N2 J3 A, A/ S v4 I
根据几何构形,跨越能力:桁架桥高于梁桥,拱桥高于桁架桥,斜拉桥高于拱桥,悬索桥高于斜拉桥。5 U3 e }1 v* j7 Q0 \$ n& S( x
5 p1 t8 } g9 j5 [" w0 c- L, z
. b- ~: ^0 c& |3 \. n7 x2 Z
力之传递,或高效,或低效,但终归尘土,万物归宗!人生何不如此!
1 F3 L: z; n& p' q
" j* D' I6 o! k' F$ u0 @& F( S
% @2 \3 f- b1 V( Y/ O$ K1 G
钢箱梁力流传递
0 T6 _# m. {+ x: E6 o! Y; O/ t z/ p) U' Z
! y4 ]! u1 |# d' x% `+ R# c- x( c! C

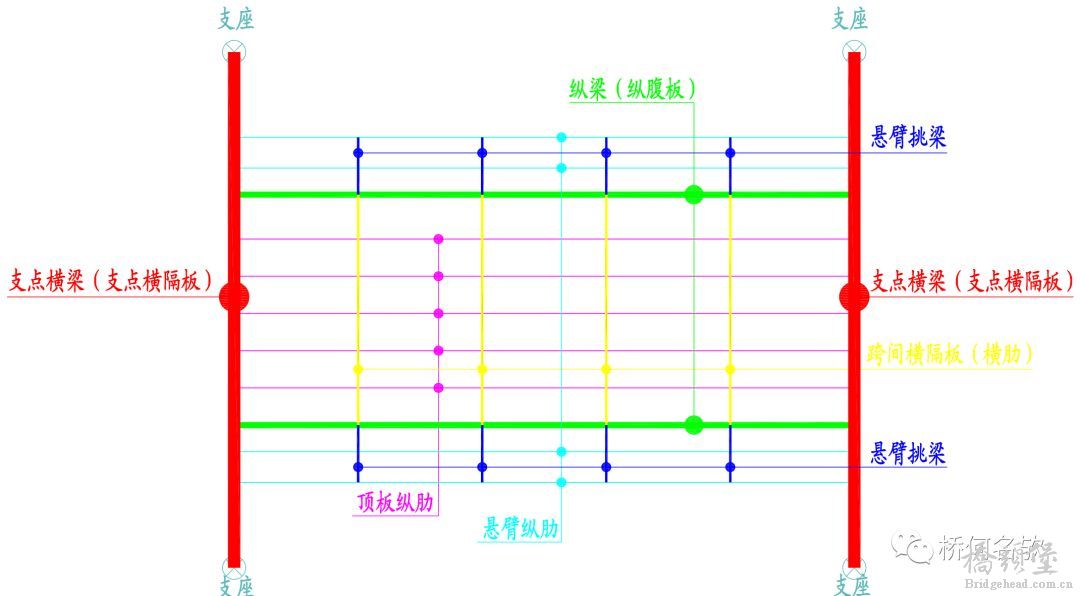

钢箱梁构件平面示意图
1 y. S. q; r n0 y* F0 B5 d9 ~. A
( y* d: }2 P2 Q) f' V 4 O0 a* l$ V: F- l
7 H* \- p: t# K: t

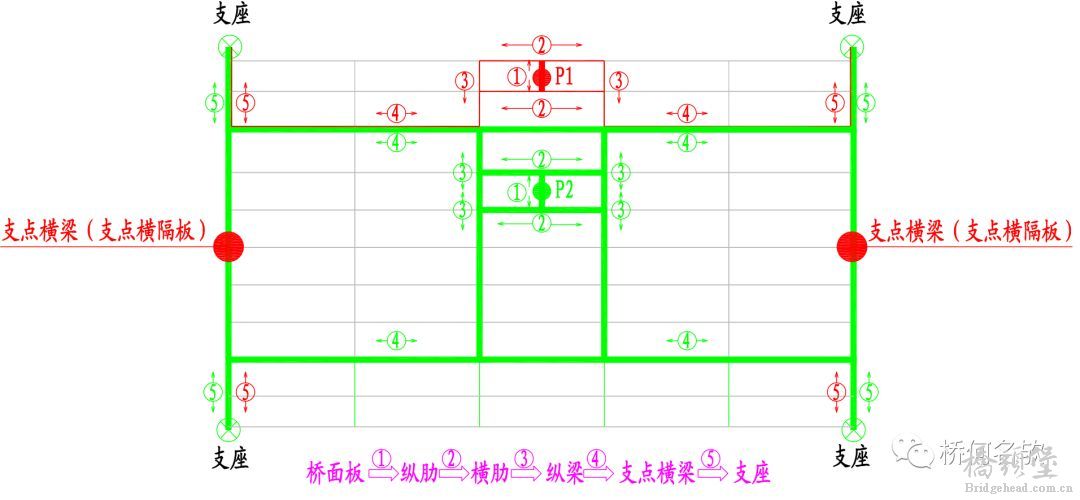

钢箱梁力流传递示意图
2 L* Q H7 @3 |3 N; a1 u9 h+ _ _ a' d2 }! F) J) q6 U$ m' r
. o6 Z& Y) E5 j8 ~5 l' [5 [5 G2 M/ U% s8 T& H: J, l. q9 l
% B4 Z6 N8 X! ~

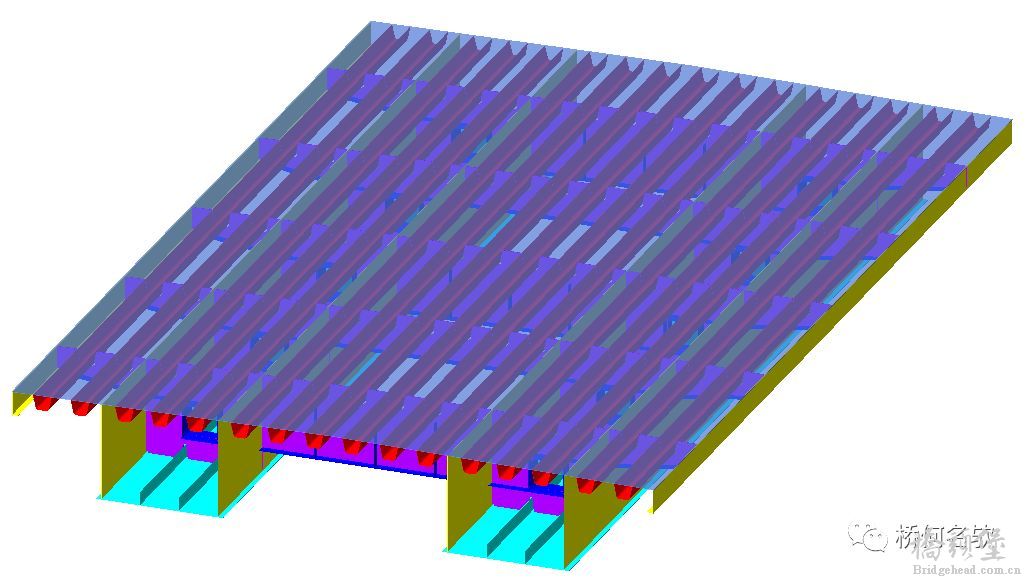

& J6 c/ m) D6 `5 k钢箱梁三维构造图 ) h' R" t( v) [4 h
7 t2 s, p& T4 T! ?/ Y1 J- v

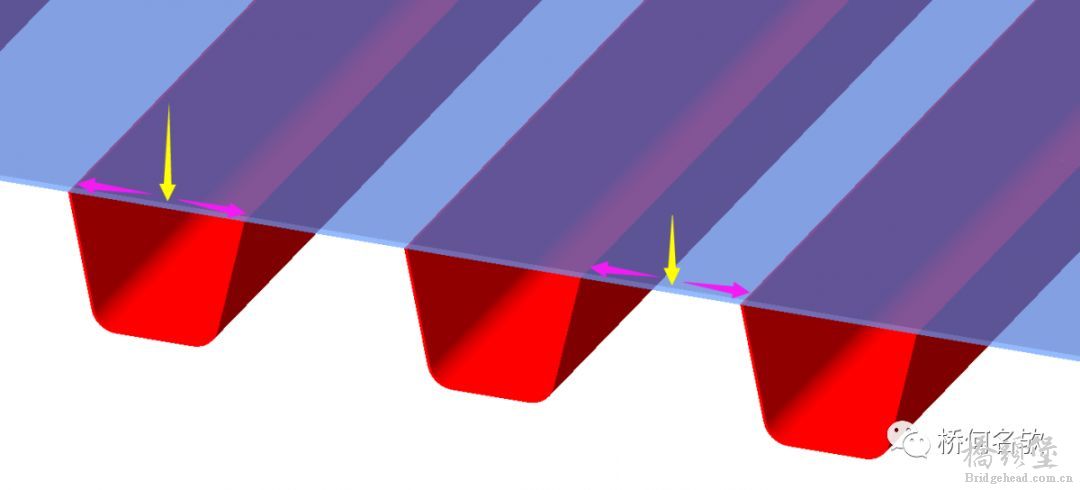

4 @9 i3 [9 P. X8 L$ D& q5 c传力途径1(第三体系):横向通过顶板传给顶板纵向加劲肋;
/ i( a* `6 ]+ F! |; k# R# T! E3 @1 S( w9 ~
6 ~% F, G4 e7 U+ Y& o8 y
1 e7 h" i# J( L2 Z
黄色箭头代表竖向荷载,洋红色箭头代表力流传递 0 ?( o8 u* l' w9 h( ]+ a2 [( G
6 w4 x7 O, ~6 p# D' K7 \7 ]" z

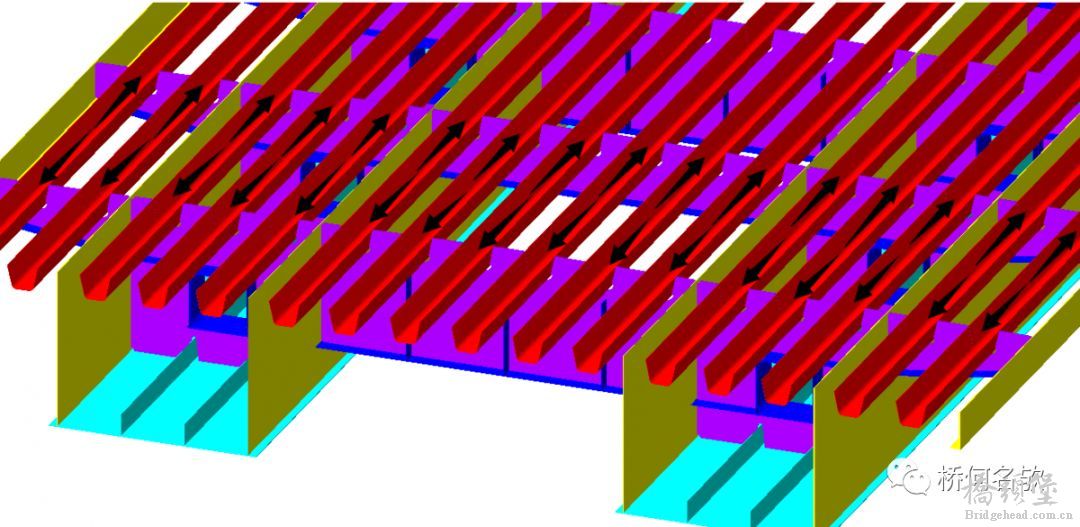

. ?4 s% @4 g( t8 k9 T传力途径2(第二体系):顶板纵向加劲肋传至跨间横隔板;
1 A( U3 b6 Q, l- O; K5 d: R: [3 v$ Y5 N* L7 v7 y
1 M% H+ F+ U7 t2 ~2 c
2 j W& ` Z- a6 g# {0 H/ m
黑色箭头代表力流传递
# ^5 J/ M$ v5 T8 d/ J- W5 g' X
& g8 P o5 i+ F7 j! b; k

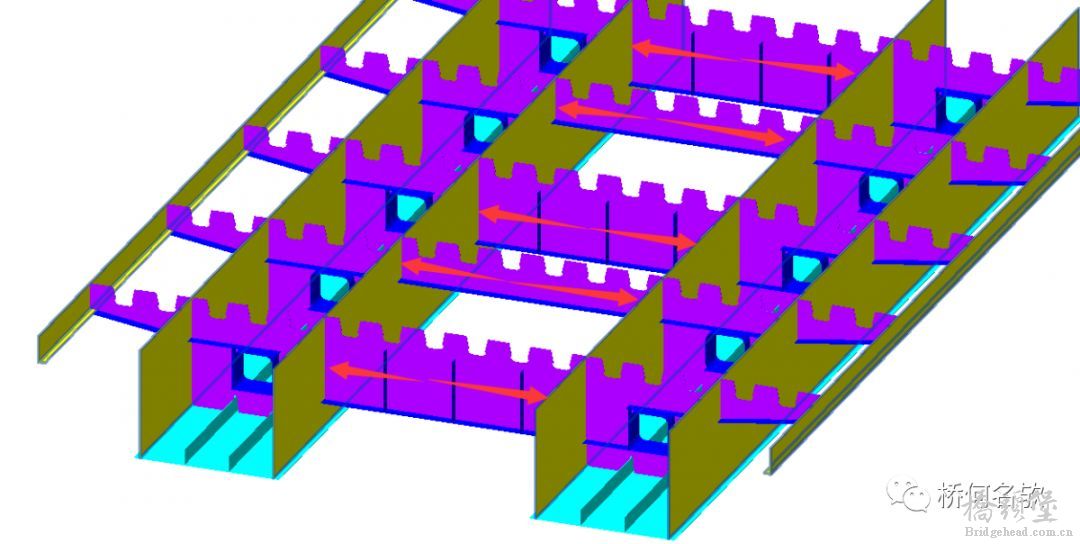

& S7 }1 A1 B) T9 ^传力途径3:跨间横隔板传递给纵腹板,跨间隔板的横向受力;
f: y- H. `3 y7 M1 A
; f9 h: O0 b! S
+ A% q# z9 v3 u6 O, @' }! @6 V2 ~0 }* ?! v
红色箭头代表力流传递 5 E+ b3 ]- C( D8 ?3 s. i
, f* G! w- }0 i' j' O
) t( m4 \$ P) i( F" M传力途径4(第一体系):纵腹板传至支座横梁,主梁体系;. A5 {8 m1 U* F" W0 B! w/ s# z) ]
$ I3 J- _3 E! X$ f3 n; w- X- U, w
传力途径5:横梁传至支座,支座横梁的横向受力。
8 I4 |7 i( `7 o. S M! K. l) M. p) b) u/ K# o9 v
9 `- P9 @9 F( K5 J7 h1 K) [

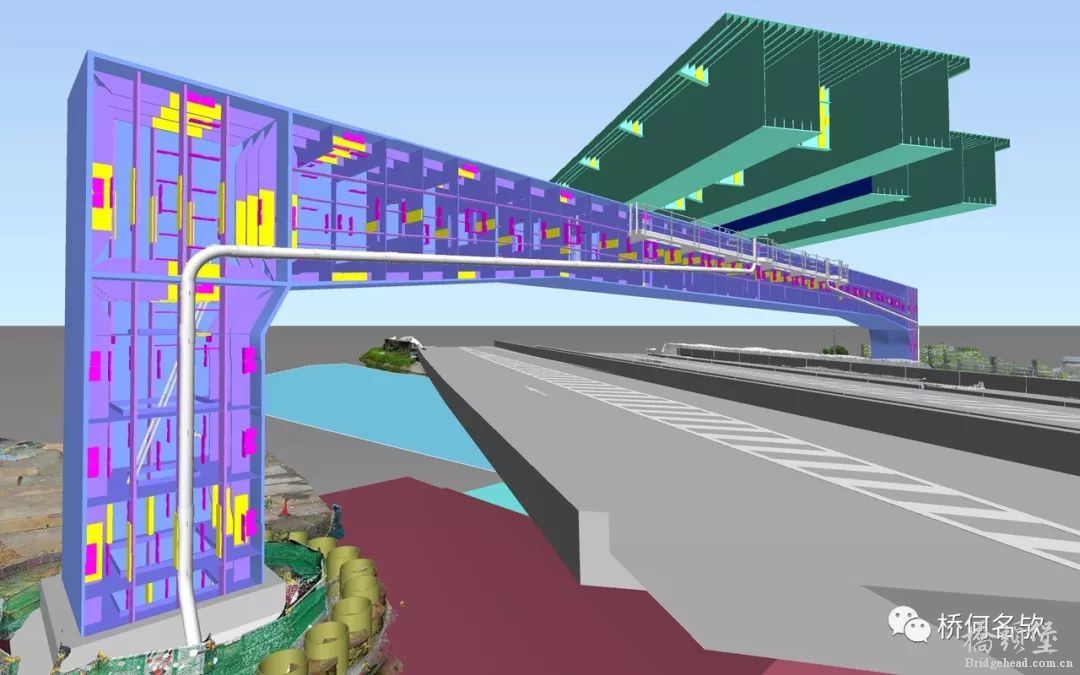

: n, h0 S3 _ u S钢箱梁实景图 " r; A9 F. `) Q! d
