不知道这个是什么原因，求高手指点

懂道的人... 发表于 2018-12-18 20:45:17 | 显示全部楼层 | 阅读模式

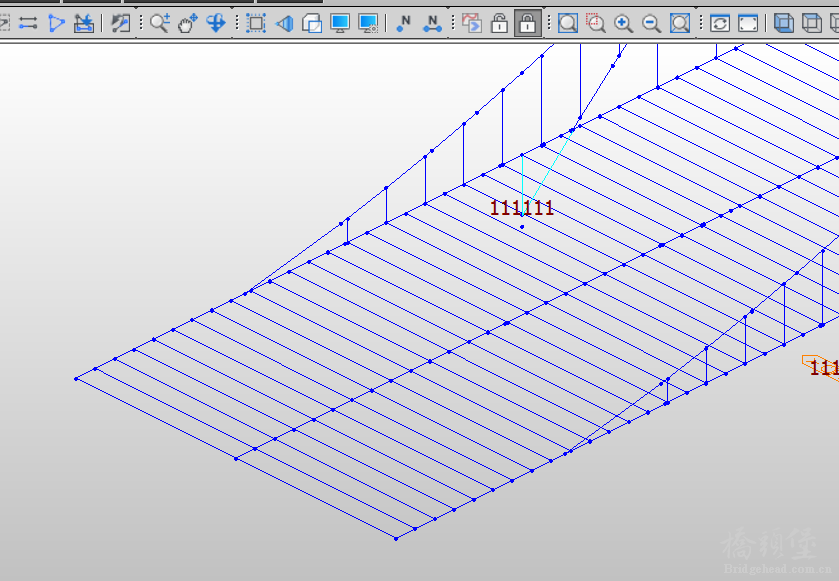

这是前处理时的模型，大家可以清楚地看到最右边我建立了4处刚性连接，



这是后处理时的结果，大家也可以清楚地看到最右边的刚性连接和梁上的节点也没有了，？请问一下各位大神这是整么回事?

使用道具举报回复

精彩评论倒序浏览

3014查看5评论

hz0404 发表于 2018-12-19 02:17:27 来自手机

没有激活边界处的节点或边界条件

点评

谢谢您详情回复发表于 2018-12-20 21:25

举报回复

懂道的人... 发表于 2018-12-19 02:18:14

我找到原因了，原来是由于我做了施工阶段分析，我定义了边界条件的节点必须加到结构组里才行

举报回复

唯奥衡卓... 发表于 2018-12-19 09:37:00

定义施工阶段的时候，这些节点没有定义成组作为单元进入模型相应的施工阶段。

点评

您可自己输入，或者选择下面的预置观点。: 5.0

您可自己输入，或者选择下面的预置观点。: 5
需要检查每个施工阶段激活的单元和边界条件。发表于 2018-12-19 22:07

举报回复

懂道的人... 发表于 2018-12-20 21:25:02

hz0404 发表于 2018-12-19 02:17
没有激活边界处的节点或边界条件

谢谢您

举报回复
