(40+185+40)m钢箱桁架拱桥-云山东江大桥

东风1型 发表于 2018-12-5 05:29:07 | 显示全部楼层 | 阅读模式
  • 拱桥类型中承式拱桥
  • 跨径100~200
  • 功能城市桥
  • 工法其它
  • 材料
  • 图别施工图
  • 文件类型pdf
信息详情
云山东江大桥桥梁中心线与河道中心线成约75°的角度,航道等级为内河Ⅲ级航道标准。根据《云山东江大桥通航论证报告》,大桥单孔双向通航孔的实际通航净空宽度应不小于144m,此通航净空宽度是指大桥桥墩防撞设施之间的净空宽度。根据上述要求,经过多方案比选,主桥选择三孔(40+185+40m)中承式桁式钢箱系杆拱桥。185m 的跨度,通航孔有效净距为162.9m,投影到水流垂直方向上的净宽为148.8m,满足东江的通航要求。这种桥型造型优美,配合东江的环境,如长虹卧波,极具美感,对提升整个城市的品味具有重要意义。


主跨拱肋为钢结构提篮拱,拱肋跨径185m,拱轴线为悬链线,拱轴系数m=1.6,矢高46.25m,矢跨比0.25,拱肋轴线与立面夹角为10°,拱顶轴线理论间距24400mm,拱脚轴线理论间距40710.2mm。拱肋拱脚埋入混凝土拱座内,桥面以下采用2 道钢箱实腹K 型横撑(肋间横梁),同时也作为钢箱桥面支撑。桥面以上从下至上依次布置2 道K 型格构式桁架风撑和3 道四肢格构式桁架风撑。


钢结构桥面理论跨径组合为:23.24m+12.8m+159.4m+12.8m+23.24m=231.48m。桥面均采用双主梁形式的钢加劲梁,钢主梁全宽44.0m,为双箱单室结构,由纵梁、横梁和
正交异性桥面板组成。



第三分册 - 下部结构及附属结构.part2.rar

10.67 MB, 阅读权限: 50, 下载次数: 2

售价: 10 元堡币  [记录]

第三分册 - 下部结构及附属结构.part1.rar

15 MB, 阅读权限: 50, 下载次数: 3

售价: 10 元堡币  [记录]

精彩评论倒序浏览

1.2万查看9评论

东风1型 发表于 2018-12-5 05:32:09

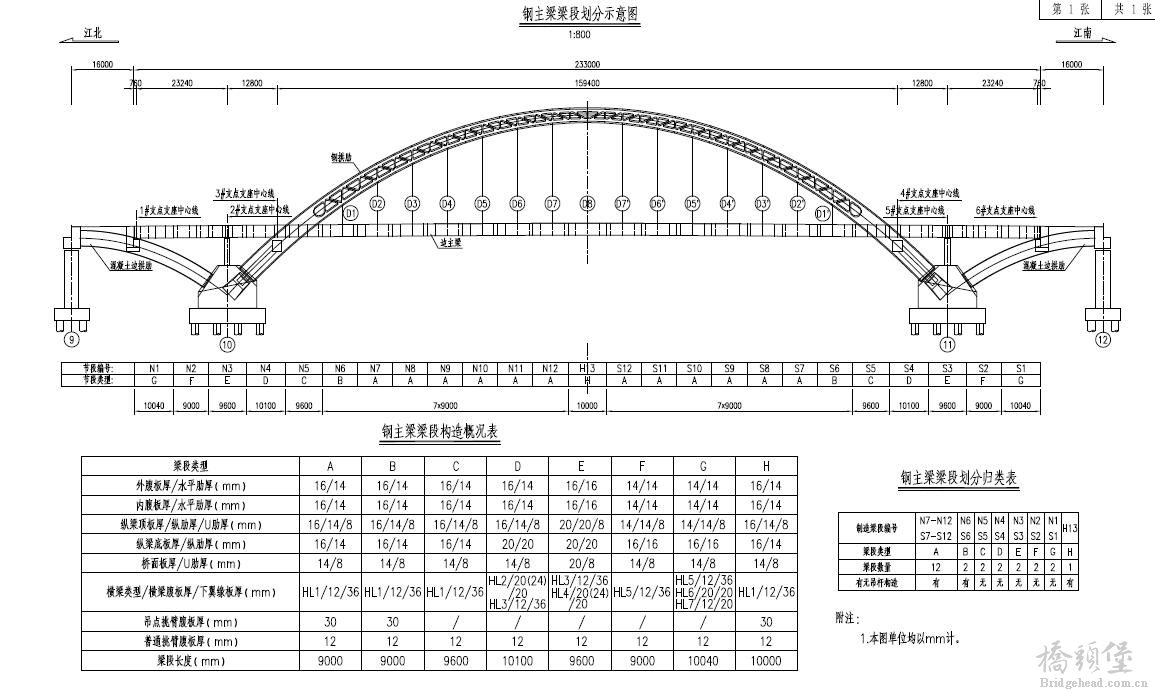

主桥钢结构施工图
