重庆嘉悦矮塔斜拉桥(66+75+75+145+250+145m)

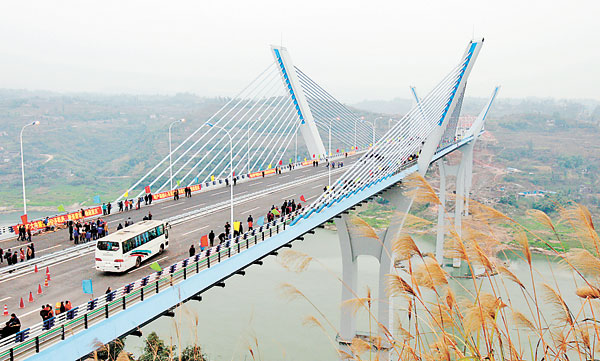

      嘉悦大桥主桥为跨嘉陵江特大桥，采用双塔双索面矮塔斜拉桥+连续刚构+连续梁组合结构形式，跨径布置为66+75+75+145+250+145 米，桥梁全长774 米，桥宽28米，双向六车道设计。主跨结构支撑体系采用塔梁固结方式，桥台及1 号桥墩墩顶设置滑动支座，其余均固结。

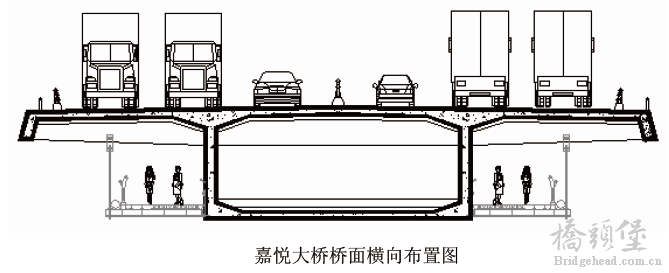

      大桥桥面标准宽度为28 米，横向布置为：1.5（拉索区）+12.0（车行道）+1.0（分隔带）+12.0（车行道）+1.5（拉索区）；下层人行道单侧宽度：3.5m；双向六车道设计。

      部分图纸内容如下：
