长山桥1-77m城市钢筋混凝土系杆拱桥

凌乱曦曦曦... · 发表于 2018-4-8 10:56:54

长山桥配跨9x20+77+8x20m，主桥桥宽7米。
主桥采用钢筋混凝土系杆下承式拱桥，引桥采用矮T梁。

桥型图

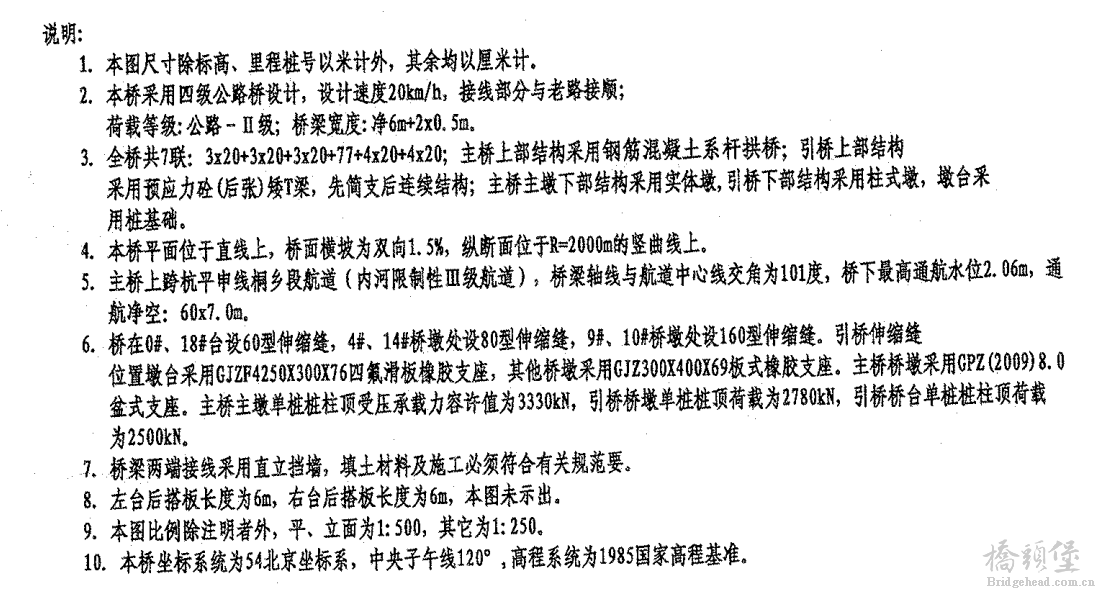

说明

nkdjgxyzy · 发表于 2018-4-9 20:22:50

这么大规模的桥梁，桥面净宽只有6m，可惜了，桥面宽度再增加1.5m，就可以为以后的公路提级改造留有余地

meishaner · 发表于 2018-4-10 07:59:25

可否提供对应的CAD文件啊？

nkdjgxyzy · 发表于 2018-4-26 23:59:37

桥型布置图不需要单独下载

nkdjgxyzy · 发表于 2018-4-28 21:53:56

引桥是20m跨径的矮T梁，也比较有参考价值
