【桥●数据】单肋系杆拱桥统计

广州市珠江-白沙河大桥单肋系杆拱。是广州地铁六号线的标志性工程。大桥布跨为：2 x 40 + 150 + 2 x 40（米）， 其中主跨150米。大桥的主体承载结构体系为组合式单肋系杆拱，由两种子结构组成，即：预应力混凝土刚构与钢系杆拱。刚构、钢箱拱与混凝土箱梁在桥面处刚性连接。

8 }# t0 Y$ Z" x

大桥梁体主要采用工业化节段预制预应力混凝土箱梁，是轨道交通工程中最大的单肋系杆拱桥。
  ]; ^# v8 S, X* a' U: p

2010年7月3日，广佛海事部门对广州地铁6号线白沙河特大桥施工水域，进行24小时封航，确保工程顺利进行。
2010年7月6日，广州地铁六号线白沙河特大桥顺利完成主拱安装，下午6时海事部门解除大桥施工水域（珠江西航道大坦沙上咀）的封航管制。
. A& j! E0 L$ e4 Y, b  e6 i2011年5月15日，广州地铁6号线白沙河特大桥与金沙洲高架段接通。
, l( C) H$ T& r( ]! G+ T) m. \# n

6 P8 Q: |9 V8 W) \( s$ O0 B, q5 |
; A. b: R, H* p* Y' N- I

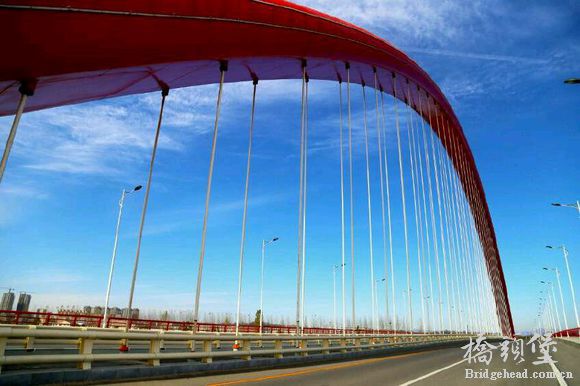

位于庄河市东一环路上的【干沟特大桥】
. k+ @3 ]: B) ]5 O, N% z

属于下承式、单支撑面系杆拱桥，全长272.13米，桥宽35米，拱肋净跨247米，在亚洲同类型桥梁中跨度最大。
' O# r; w5 {; }6 q2 I. U

0 c2 K& U$ z2 Z" r$ j* l7 a- O

% P" e) j: N- q- i+ u3 e' P, f
  ?( d7 R* K3 X7 V5 q- p' ]

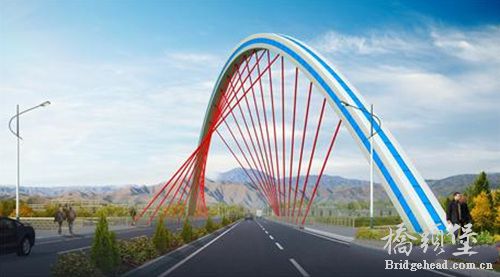

        阿勒泰望湖街跨河桥上部结构为钢箱拱+预应力混泥土连续梁结合体系，钢拱为15度斜跨混凝土连续梁，钢箱拱为一跨155.24m空腹钢箱拱，共分19个节段制作安装，重量为27吨到42吨不等，拱顶到桥面的高差35米。

2 d: V  f1 r" J, E4 @  x

      该项工程总工期为527天，桥梁全长116米，由跨径155.242米单跨钢拱通过13对吊杆连接3跨预应力混凝土箱梁组合体系构成，是阿勒泰市的标志性建筑，是阿勒泰市唯一一座下承式单拱斜跨空间索面钢箱拱桥
6 b9 v' v* M  i6 ~6 B# n4 r

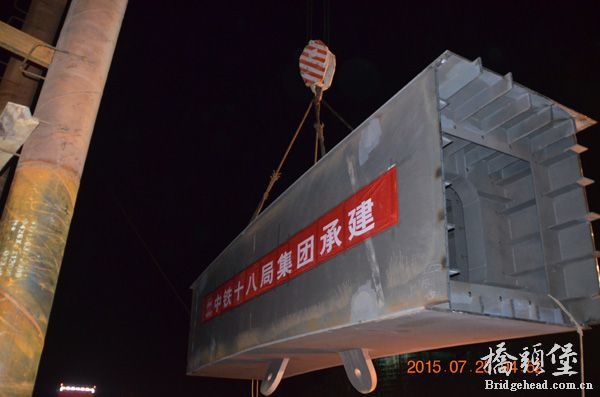

      钢箱拱的安装是阿勒泰望湖街跨河桥的关键工序，采用搭设钢管临时支墩的方法，为钢箱拱的安装做好准备工作。项目采取临时支墩与350吨汽车吊配合施工，历时22天紧张施工按计划合拢。

! z$ R( n* D! C* w$ N

阿勒泰望湖街跨河桥，景观效果真的好吗？
