波形钢腹板组合箱梁桥(一些图片资料)

delin999 发表于 2007-12-28 17:34:36 | 显示全部楼层 | 阅读模式
日本这方面做的比较多,刚刚接触学习中////
1 Z; Z! d) j* G2 W# q/ }! m) t& T8 I: {: o" I4 D( p3 n

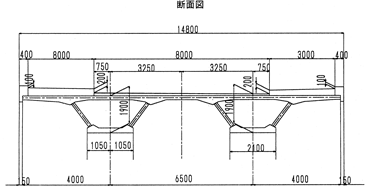

2 I& _7 x  ?0 {6 k+ X 1.gif   ?/ e8 M3 y( u1 O
2005060720503098106_0.jpg sinkai-02zu.gif ) ~7 y8 v1 G, r1 j7 H
[ 本帖最后由 cq_qg 于 2008-1-8 19:40 编辑 ]

图片.rar

310.95 KB, 下载次数: 445

评分

参与人数 1堡币 +1 收起 理由
cq_qg + 1 资料共享

查看全部评分

精彩评论倒序浏览

1.9万查看28评论

poplcz 发表于 2008-1-1 20:02:04
好像陈宝春做这个哦
举报 回复
lsq83 发表于 2008-4-17 14:26:22
其实国内做这个最多的应该是东南大学交通学院的万水教授,已经有四座实桥,还有几座在建的桥梁
举报 回复
ydq23 发表于 2008-5-13 13:43:53
是的,国内做的最多的是东南大学的万水教授,他主持了一项波形钢腹板组合箱梁的国家自然科学基金项目,通过这个基金项目的研究,万水教授提出了很多理论,发表了大量的高质量的论文,其次哈尔滨工业大学的宋建永教授也研究的比较多!!其他的做过零星的研究的学者也很多,比如湖南大学的邵旭东教授也做过这方面的研究!!
举报 回复
maomao3 发表于 2008-5-16 21:51:38

波形钢腹板组合箱梁桥(一些图片资料)

浙江大学谢旭教授也进行了这方面的研究,提出了该种结构的算法。并应用于实桥(宁波甬新河桥)
举报 回复
zhang73200... 发表于 2008-6-28 01:46:04
国内刚刚起步,处于起步阶段,我认为很有发展前景!
举报 回复
luowl 发表于 2008-8-4 11:44:20

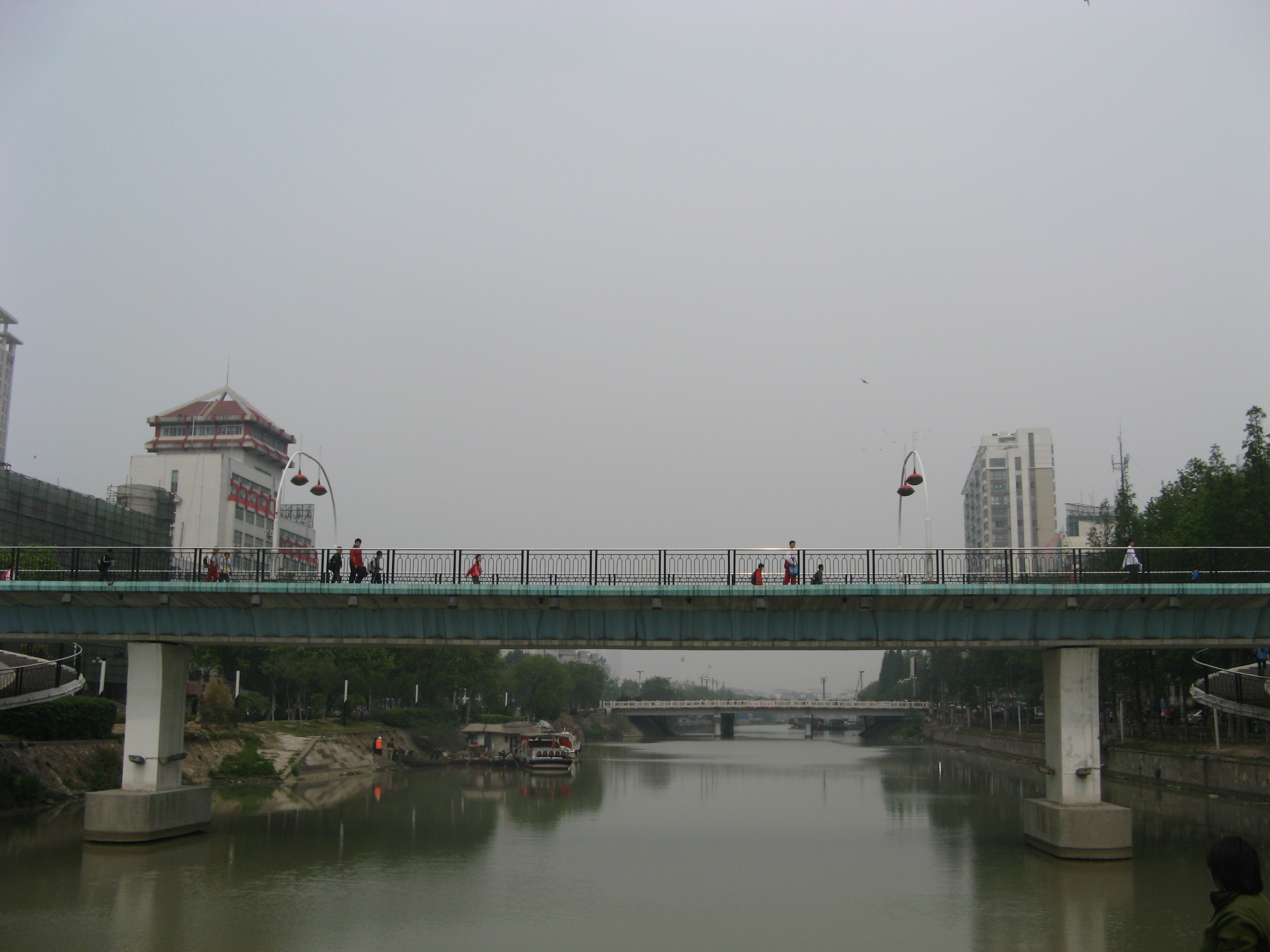

万水研究的领域比较多,特别是有限元计算,很多国际合作项目。至于桥梁,好像他只做波形钢,说要做成个品牌^_^,他的学生每届都做波形钢论文。拍了一张淮安长征桥的图片,万水做的,人行桥,好像这里不能发?

淮安的万氺波形钢长征桥

淮安的万氺波形钢长征桥
举报 回复
gaomin0519 发表于 2008-8-4 21:43:19
这种桥型结构有什么比较明显的优点呢?哪位高手能适当的解说一下。
举报 回复
hljhrb 发表于 2008-8-21 10:51:28

关于

请问大家知道目前国内是否有波形钢腹板梁正在施工的吗,请提供有关详细信息,多谢!
举报 回复
ofsky365 发表于 2008-10-23 14:43:06
上海有45+45m的连续梁,本人做的。
举报 回复
kakaluote 发表于 2008-11-2 00:49:10
波纹钢腹板的抗剪切屈曲能力是平面钢板的2倍,无需加劲就可满足设计要求,并且波纹钢腹板具有褶皱效应,抗弯刚度可忽略,施加预应力时,其损失甚小,是钢-混组合结构比较有特点的一类结构形式。

评分

参与人数 1堡币 +5 威望 +2 收起 理由
redflag + 5 + 2 解疑答惑,感谢您的劳动!

查看全部评分

举报 回复
043624 发表于 2008-12-18 22:02:12
同济大学的刘玉擎老师最近也对此颇有研究,就是写<组合结构桥梁>一书的刘教授..2 N/ n0 Y  U$ \1 F
日本做的早,实桥也多,
举报 回复
maria79100... 发表于 2008-12-20 11:36:04
到目前为止,波形钢腹板桥梁在世界范围内建成了有一百多座,其中日本就有近九十座。除了用在连续梁桥,连续刚构,波形钢腹板也用在了斜拉桥及部分斜拉桥中。

评分

参与人数 1堡币 +2 收起 理由
redflag + 2 解疑答惑,感谢您的劳动!

查看全部评分

举报 回复
songry87 发表于 2009-2-25 20:57:51
12# hljhrb
2 K) l; X6 Q1 S& `2 ~6 d4 t# {7 I2 x据我所知现在跨径最大的是河南的英峪沟二号桥,郑洛高速跨大广高速的跨线桥,连续梁25+65+25,中跨为波形钢腹板pc组合箱梁,边跨为普通箱梁。好像还在施工。

评分

参与人数 1堡币 +2 收起 理由
redflag + 2 技术交流

查看全部评分

举报 回复
songry87 发表于 2009-2-25 21:03:55
; Q* K3 _8 f3 b4 _+ G7 z3 S$ X2 m
最主要的就是减轻自重,提高跨越能力吧。顶底板能够再优化的不多,钢腹板能减轻自重。普通钢板的抗剪不好而且对顶底板的约束影响施加预应力,波形钢板抗剪不抗弯,预应力损失小。

评分

参与人数 1堡币 +3 威望 +2 收起 理由
redflag + 3 + 2 解疑答惑,感谢您的劳动!

查看全部评分

举报 回复
