MIDAS 曲线连续刚构模型计算结果疑问

做一个曲线连续刚构的施工控制计算

采用MIDAS建立模型

该桥是个S型曲线连续刚构，85+150+85，墩高60米。组成S曲线的两段弧半径均为600米。

模型计算结果有一些疑问，希望得到大家的帮助。

先对附图做下说明：

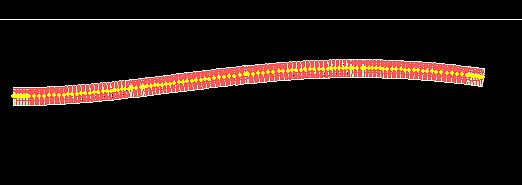

附图一是该桥的俯视图，可以明显看到是个S型的曲线连续刚构。

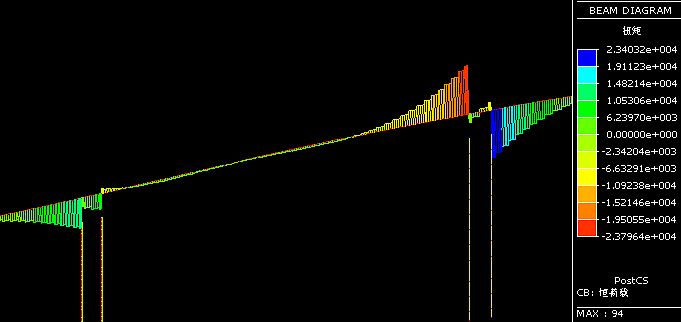

附图二是最大悬臂施工阶段，自重作用下，该桥的扭矩图 Mx。单位KN.M

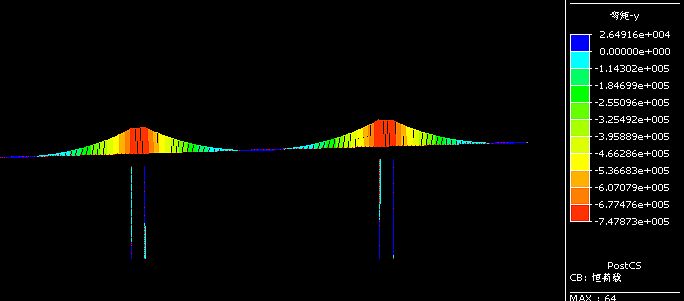

附图三是最大悬臂施工阶段，自重作用下，该桥的纵向弯矩图 My。

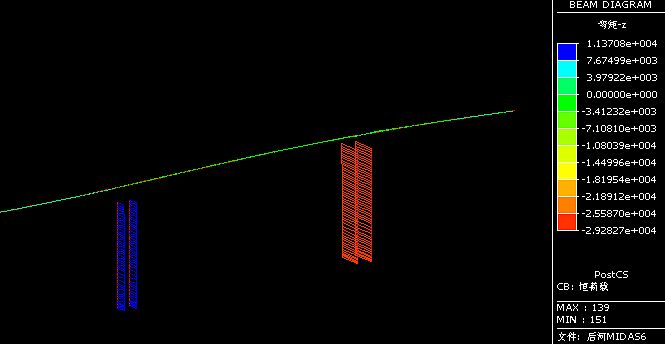

附图四是最大悬臂施工阶段，自重作用下，该桥的纵向弯矩图 Mz。

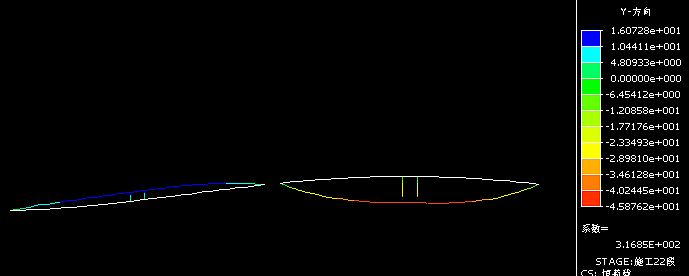

附图五是最大悬臂施工阶段，自重作用下，该桥的横桥向位移，dy。单位mm


1.可以明显看到，自重作用下，纵向弯矩图是合理的，两个同时施工的大悬臂T构的内力图是对称的。可是扭矩图却很奇异，按理说两个T构的扭矩图也应该大致是一样的才对，这应该是什么的问题呢？

2.自重作用下，由于弯桥的扭转中心根界面重心不重合，会产生扭转，那么该扭矩图的走势是墩顶处的值最大，且其他部分的内力图都比较平缓，有的梁段部分几乎都没有扭矩值，这种结果合理不合理呢？

3.自重作用下，可以明显看到两个T构的DY变形方向是相反的，且都是指向圆心，这种横桥向位移产生的机理是什么样的呢？

[ 本帖最后由 wentao8401 于 2007-6-15 17:01 编辑 ]

在墩顶做条切线，很明显看出两悬臂都在切线的一侧，即自重产生Mx都是往圆心方向。

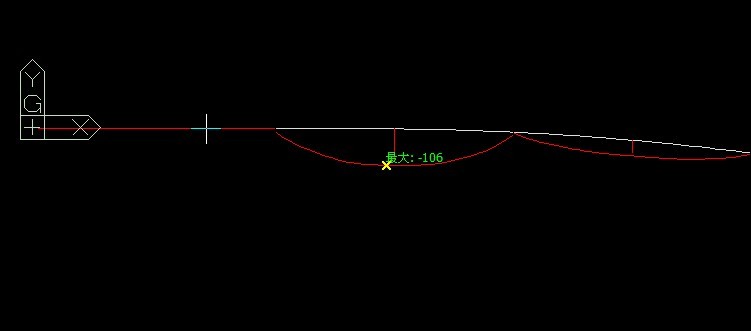

我做的105+200+200+105的曲线刚构Dy位移图。
曲线半径2500 墩高一个100+  另一个100-
