桩基承台底层防裂钢筋遇到桩基可以断开吗？

路桥之家... 发表于 2016-10-8 03:18:17 | 显示全部楼层 | 阅读模式

承台配筋横断面图

承台配筋横断面图
' E7 V3 C3 H  M4 h桩基承台底层的防裂钢筋直径12@150钢筋网遇到桩基可以断开吗？
- q! J3 d. v; j这种情况大家是怎么处理的？. f! v' R, M/ V8 G
在此图的说明里边是这样介绍的：在桩身顶端的承台平面处铺设一层间距150mm的$12钢筋焊网，单位重量为12.43kg/è，当基桩桩顶主筋伸入承台连接时上述钢筋不得截断。* l" `6 }) c, h: i  O: Z
那问题就来了，这地方有冲突应该怎么调整的，12mm的钢筋必须通过桩顶吗？这不和底层主筋网位置重合了吗？1 O9 r4 @, y, Y0 ]- A' D
在网上查了半天也是有的支持可以截断，有的说规范说的很明白不可以截断，到底应该怎么处理？求高手指教。6 d- F7 z, R5 q5 f; x% ^  J7 s

点评

BDesigner
请大家关注下10楼  发表于 2016-10-8 18:09
使用道具 举报 回复
精彩评论倒序浏览

1.8万查看20评论

BDesigner 发表于 2016-10-8 17:32:40
本帖最后由 BDesigner 于 2016-10-8 18:20 编辑 8 b; c0 s* M) ]2 {
" m2 P0 Q9 [! t' C

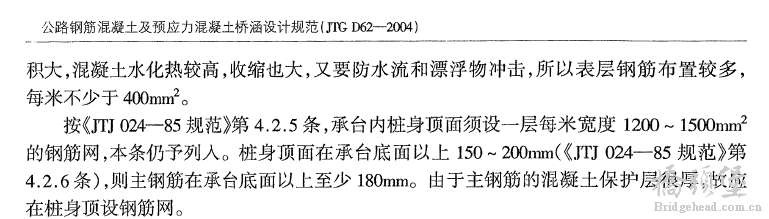

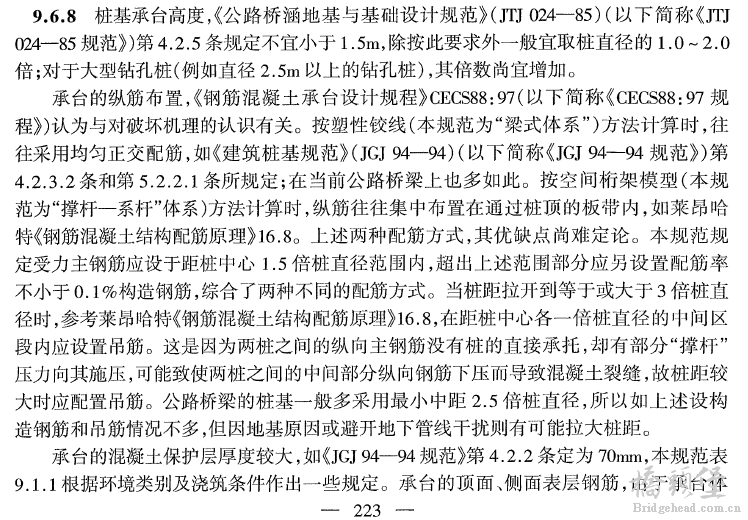

我给你整理一个全套的规范解释，自己再琢磨琢磨下。你就会发现，04规范的条文解释最后一句表述有问题。
' z' h1 d7 X5 T  P0 n- u
! I/ B" d3 q/ C& F04规范（从85规范延用过来）
. S: z5 _& `2 R& s3 l. I% o/ Q) r  V

& C! O" _" V" y! J3 W; [0 T: J6 ~. }: o 00.png ' ^( j) p9 L& d/ y2 P7 C
11.png : x1 E: c$ I6 m  m
22.png ' h  M/ M: v* E2 H( B
1 m: c4 }! _6 U* y. c+ R  x2 ?0 P
85规范; z' w* j7 h( ?1 l* ^2 i
1 `/ x- z$ k4 P$ N8 }0 ~. R 44.png
0 p5 \3 d& P, u- o# X 55.png
2 G1 `' u: M0 u6 f- T+ `) c( w
. _; k+ t0 a6 W; y3 `! D3 L
, k9 y" b/ P1 L; A* w$ _5 q个人结论：你图片所示承台底部两层钢筋网，其中底部上层钢筋网为受力主筋（防止承台底部受拉区裂缝开展，在07基础规范条文说明中有表述），它位于桩基顶面之上，此钢筋网不得在桩顶截断；底部下层钢筋为承台底部主筋过厚的混凝土表面防裂钢筋网（不存在锚固问题），它贯穿承台的桩基，此钢筋网可遇桩基截断。不得不说04规范语言的组织和表述有些欠缺，你仔细阅读下07规范就会彻悟了，注意不管是那个规范他提到的这个不得截断的钢筋网是指承台在桩身混凝土顶端平面（参看规范示意图）必须布设的钢筋网。请各位专家批评指正。
% F* g0 V) O1 I- |0 x

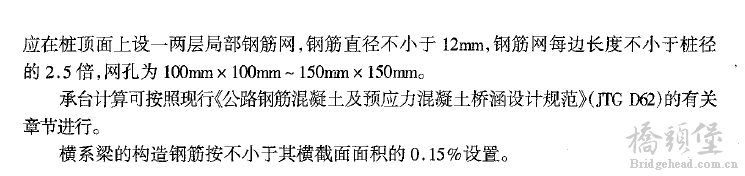

# \% t' x  L5 L: e+ |" }再琢磨下07规范
) w5 Q: {2 l& n5 e* W4 y% L+ ^; s/ Z- X0 d" H
1 |4 l, b: e. c& K
1.png $ N% L$ e# W! j) E- p2 x9 I6 ~
2.png 0 S0 c$ X2 {" D* O
- r/ @7 e& U8 x  ^1 V! ]
9 ]. ?+ ~  m. G: E( q5 S4 d9 d! v) A* k# p  X6 U1 i

0 H. o$ j. g+ ]& c- E7 }( g
; J6 n5 d& U! G
5 x4 y: V  g" `: G7 X3 B- V; i& z5 w: @! f' w0 X8 ]# X5 r
举报 回复
路桥之家... 发表于 2016-10-8 14:19:08
YXfeifei 发表于 2016-10-8 13:34
3 P4 P" B, e2 T3 S1 K最好不要截断，桩间距一般都不是多大，截断的话短短一小截防裂钢筋扣掉两头的锚固长度，起作用的就没了。防 ...
3 G$ ^, W8 d% I3 X
这防裂钢筋必须通过桩顶吗？还是可以在桩基两侧绕过？通过桩顶的话桩顶附近混凝土保护层厚度还是很大，在桩基两侧绕过的话钢筋最大调整距离达到一个桩基半径，这端距离可能达到半米以上，甚至是1米。这么处理合理吗？关于锚固长度的问题可以在钢筋两端增加弯钩处理，这不是问题。
- c# i% i- R9 B7 T0 O$ B
举报 回复
YXfeifei 发表于 2016-10-8 13:34:06
最好不要截断，桩间距一般都不是多大，截断的话短短一小截防裂钢筋扣掉两头的锚固长度，起作用的就没了。防裂钢筋网间距没有要求的那么死，遇到基桩的主筋适当挪动一下就行了。本身现场钢筋绑扎的时候也不可能完全按照图纸的间距来，误差一两公分太正常了，工人适当挪动一下就行了，不必过于纠结这事
2 I( F. |% A  J* M* K! U- g  B& K

点评

路桥之家
这防裂钢筋必须通过桩顶吗？还是可以在桩基两侧绕过？通过桩顶的话桩顶附近混凝土保护层厚度还是很大，在桩基两侧绕过的话钢筋最大调整距离达到一个桩基半径，这端距离可能达到半米以上，甚至是1米。这么处理合理吗  详情 回复 发表于 2016-10-8 14:19
举报 回复
chxysjs 发表于 2016-10-8 11:01:51
应该没有强制规定吧，不截断肯定是比截断好，自行决定。

点评

路桥之家
有强制规定，参见JTG-D62,9.6.8条款及其条文说明。  详情 回复 发表于 2016-10-8 14:38
举报 回复
路桥之家... 发表于 2016-10-8 14:38:54
chxysjs 发表于 2016-10-8 11:019 e; h0 F0 G: g" j% `
应该没有强制规定吧，不截断肯定是比截断好，自行决定。

& D3 ^; B4 ?. D2 b有强制规定，参见JTG-D62,9.6.8条款及其条文说明。
/ {# L/ N% K6 S& p$ [% I

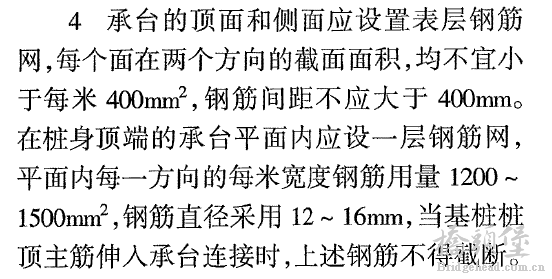

JTG-D60-2004规范条文

JTG-D60-2004规范条文
举报 回复
BDesigner 发表于 2016-10-8 14:40:58
你的图上所示的承台底部有两层钢筋，最底层的那个钢筋网是承台底面的防裂网，在遇桩基时是可以断开的，这个很明确。而它之上的那层钢筋是不可以截断的。以上内容请放心使用。

点评

路桥之家
感谢您的回答，我也觉得应该这样处理，但是规范有明文规定，难不成规范的条文有问题？  详情 回复 发表于 2016-10-8 14:57
举报 回复
路桥之家... 发表于 2016-10-8 14:57:13
BDesigner 发表于 2016-10-8 14:40, v3 d: n6 x- f; ?' B3 ^$ I, z
你的图上所示的承台底部有两层钢筋，最底层的那个钢筋网是承台底面的防裂网，在遇桩基时是可以断开的，这个 ...
! _' E, o  x0 s4 z7 L( `, V& @
感谢您的回答，我也觉得应该这样处理，但是规范有明文规定，难不成规范的条文有问题？( g9 u" D2 x, @
举报 回复
BDesigner 发表于 2016-10-8 17:17:19
路桥之家 发表于 2016-10-8 14:38
9 I1 E+ ?4 i7 u+ f) U0 g8 F/ {有强制规定，参见JTG-D62,9.6.8条款及其条文说明。
  b; `4 P# h+ i; H- F
这条写的有问题。你看条纹说明及85规范，这条是85规范抄过来的。4 W$ r+ `- r" m2 o2 K" a8 ~
举报 回复
路桥之家... 发表于 2016-10-9 02:02:18
支持你的观点，受教了
举报 回复
草帽将军... 发表于 2016-10-10 08:14:12 来自手机
没有强制规定，按照你提供图片看是可以截断的，但是注意保护桩基
举报 回复
xianli2020 发表于 2016-10-10 12:41:26
只是起构造作用的钢筋当然可以断开，受力钢筋肯定是不可以断开的。
举报 回复
汪洋一片... 发表于 2016-10-30 13:17:01
可以截断，我们的图纸上下层的这个钢筋在注里写了在桩顶位置截断，其实他不是顶面和侧面的那个钢筋网，可以截断的
举报 回复
汪洋一片... 发表于 2016-10-30 13:20:43
再补充一下，只限于最下层的钢筋网可截断。

点评

路桥之家
搞明白了，谢谢。  详情 回复 发表于 2016-10-31 01:03
