刚做的一斜拉桥结构分析

西风独自凉... 发表于 2016-8-3 09:01:15 | 显示全部楼层 | 阅读模式

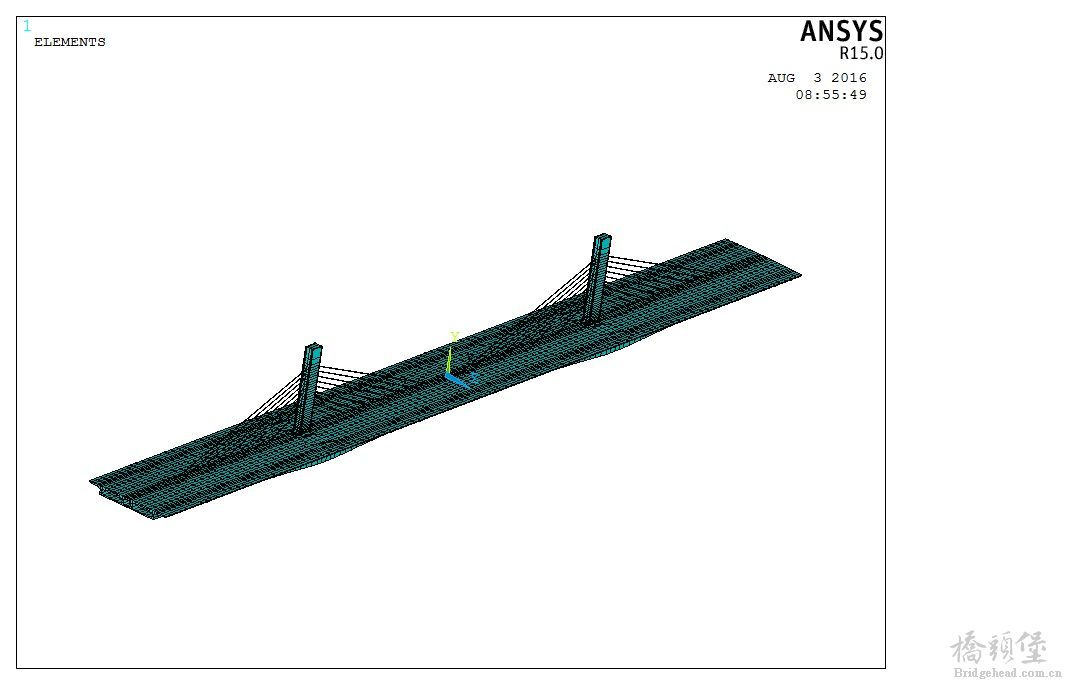

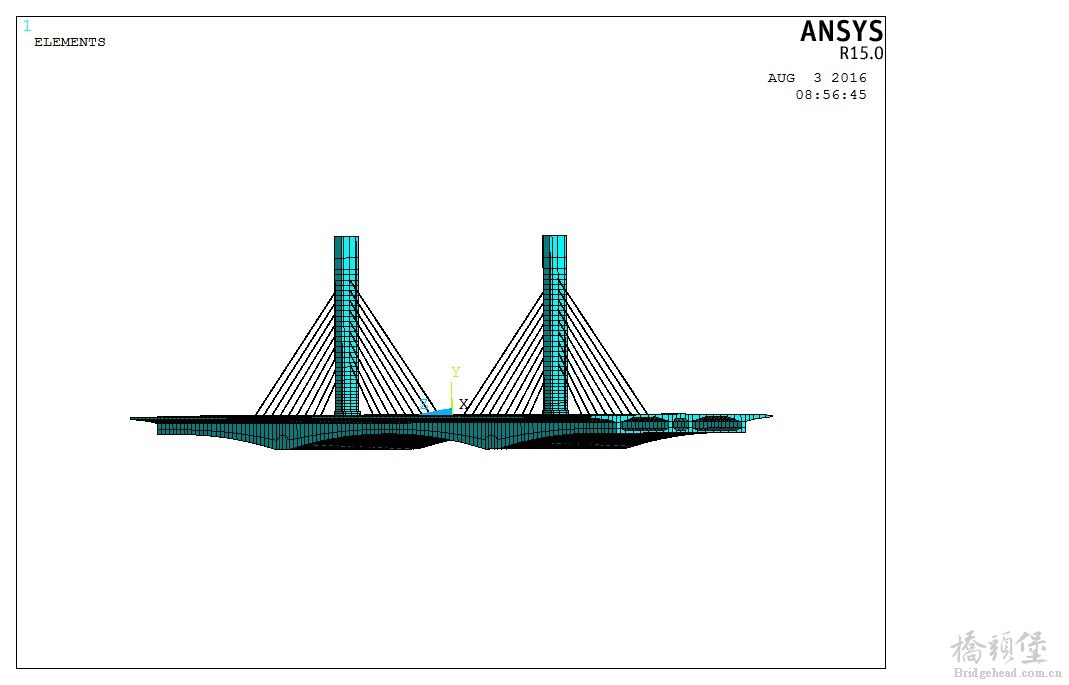

假期刚刚做的一斜拉桥结构分析。
精彩评论倒序浏览

8929查看17评论

yiyidesohu 发表于 2016-12-1 21:03:32
本帖最后由 yiyidesohu 于 2016-12-2 09:17 编辑
西风独自凉 发表于 2016-11-23 20:29
可以做桩土作用,采用m法计算弹簧系数。

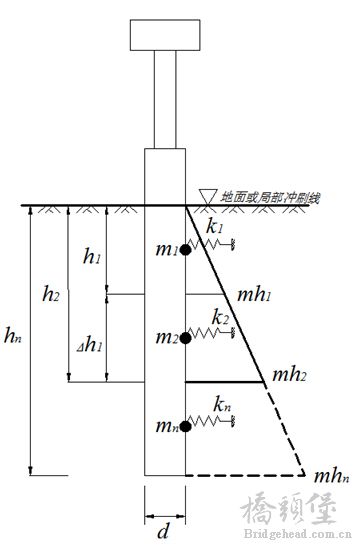

非常谢谢您的解答!请问使用m法模拟土弹簧,是如下图所示的刚度、质量简化方法吗? 未标题-1.jpg
时程分析的时候地震波是如何加载上去呢?是不是将弹簧末端使用cmacel加载?
在不考虑桩、土相互作用的时候,使用acel命令加载,而且必须在该项中加入重力加速度g计算才收敛,而看过论坛上您共享的燕山大学斜拉桥算例,并没有再计入重力加速度,经分析发现您也对拉索进行张拉,时程分析时候可不考虑拉索的作用吗?
谢谢您!


点评

m法,处理正确。  详情 回复 发表于 2016-12-2 17:21
举报 回复
西风独自凉... 发表于 2016-12-2 17:27:22
关于地震时程分析,理论较为复杂,要考虑的因素较多,简单说几点:
1.ansys默认地震波输入不正确,需特别处理。
2.地震波的反演要考虑,
3.地震视波速要考虑
4.地震波的反射与折射要考虑
5.大桥场地效应和行波效应要考虑
可以选择2-3个问题进行突破,详细私聊。

点评

谢谢您的指点,已私信,谢谢您的解答  详情 回复 发表于 2016-12-7 08:56
举报 回复
西风独自凉... 发表于 2016-11-20 11:38:00
yiyidesohu 发表于 2016-11-18 18:25
老师您好,看到您的这个帖子,麻烦再向您请教一下,这种典型的矮塔斜拉桥结构,使用ANSYS分析,整个结构离 ...

预应力的ansys实现方法很多,对于复杂结构,采用等效荷载法或者梁拱模拟模拟较为合适。
举报 回复
yiyidesohu 发表于 2016-8-31 22:24:11
蛮烦请教您一下,是使用BEAM188梁单元模拟的吧?梁高按二次抛物线变化是如何实现的呢?谢谢

点评

主梁采用BEAM189梁单元模拟,梁高按二次抛物线变化处理。  详情 回复 发表于 2016-11-20 11:39
举报 回复
coollyy 发表于 2016-9-1 17:19:24
很牛!学习学习,我也想知道 梁高按二次抛物线变化是如何实现的

点评

梁高按二次抛物线变化处理,直接输入二次抛物线线形。  详情 回复 发表于 2016-11-20 11:49
举报 回复
yiyidesohu 发表于 2016-11-18 18:25:33
老师您好,看到您的这个帖子,麻烦再向您请教一下,这种典型的矮塔斜拉桥结构,使用ANSYS分析,整个结构离散为梁单元及杆单元,考虑了混凝土、拉索的效应,但是在施工图中需要考虑预应力的效应,该如何考虑呢?谢谢您!

点评

预应力的ansys实现方法很多,对于复杂结构,采用等效荷载法或者梁拱模拟模拟较为合适。  详情 回复 发表于 2016-11-20 11:38
举报 回复
西风独自凉... 发表于 2016-11-20 11:39:47
本帖最后由 西风独自凉 于 2016-11-20 11:48 编辑
yiyidesohu 发表于 2016-8-31 22:24
蛮烦请教您一下,是使用BEAM188梁单元模拟的吧?梁高按二次抛物线变化是如何实现的呢?谢谢

主梁采用BEAM189梁单元模拟,梁高按二次抛物线变化处理,直接输入二次抛物线线形。

点评

梁高直接输入二次抛物线线形。  详情 回复 发表于 2016-11-20 11:40
举报 回复
西风独自凉... 发表于 2016-11-20 11:40:48
西风独自凉 发表于 2016-11-20 11:39
主梁采用BEAM189梁单元模拟,梁高按二次抛物线变化处理。

梁高直接输入二次抛物线线形。

点评

谢谢您的回复,请问是通过ARRAY的形式实现梁高的变化吗?变截面Taper功能是线性变截面吧?  详情 回复 发表于 2016-11-21 08:47
举报 回复
西风独自凉... 发表于 2016-11-20 11:49:05
coollyy 发表于 2016-9-1 17:19
很牛!学习学习,我也想知道 梁高按二次抛物线变化是如何实现的

梁高按二次抛物线变化处理,直接输入二次抛物线线形。
举报 回复
yiyidesohu 发表于 2016-11-21 08:47:26
西风独自凉 发表于 2016-11-20 11:40
梁高直接输入二次抛物线线形。

谢谢您的回复,请问是通过ARRAY的形式实现梁高的变化吗?变截面Taper功能是线性变截面吧?
举报 回复
西风独自凉... 发表于 2016-11-21 14:37:51
采用ARRAY的形式输入二次抛物线线形
举报 回复
yiyidesohu 发表于 2016-11-22 23:09:33
谢谢您认真额回复,谢谢您!麻烦再向您请教一个问题,M法可以分析桩、土的相互作用吗?看到有个别硕士论文使用过这种方法,但是理论依据也仅仅是地基规范,还有附加质量的选择也没有合适的公式,这种方法可行吗?谢谢您!

点评

可以做桩土作用,采用m法计算弹簧系数。  详情 回复 发表于 2016-11-23 20:29
举报 回复
西风独自凉... 发表于 2016-11-23 20:29:16
yiyidesohu 发表于 2016-11-22 23:09
谢谢您认真额回复,谢谢您!麻烦再向您请教一个问题,M法可以分析桩、土的相互作用吗?看到有个别硕士论文 ...

可以做桩土作用,采用m法计算弹簧系数。

点评

非常谢谢您的解答!请问使用m法模拟土弹簧,时程分析的时候地震波是如何加载上去呢?是不是将弹簧末端使用cmacel加载?在不考虑桩、土相互作用的时候,使用acel命令加载,而且必须在该项中加入重力加速度g计算才收敛  详情 回复 发表于 2016-12-1 21:03
举报 回复
西风独自凉... 发表于 2016-12-2 17:21:28
yiyidesohu 发表于 2016-12-1 21:03
非常谢谢您的解答!请问使用m法模拟土弹簧,是如下图所示的刚度、质量简化方法吗?
时程分析的时候地震 ...

m法,处理正确。
举报 回复
