漳州战备大桥-矮塔斜拉桥（铁一院）

chrisglay · 发表于 2015-1-21 16:29:43

本帖最后由 chrisglay 于 2015-1-21 16:31 编辑

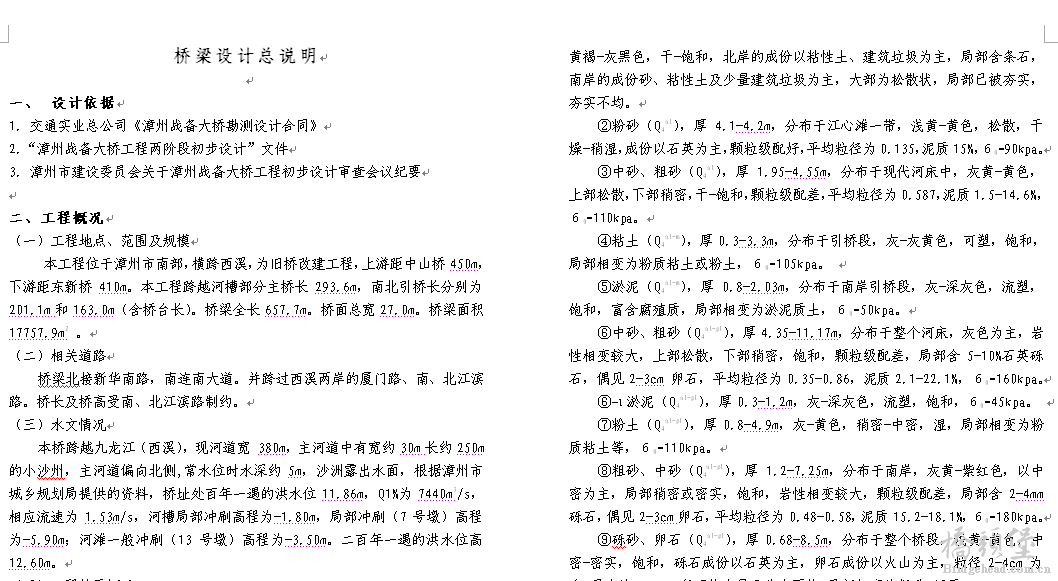

本项目采用矮塔斜拉桥设计，主跨132m,边跨为80.8m，单索面三跨预应力混凝土部分斜拉桥，桥长为293.6m。图纸网上有一部分，但都不是很全，这个是自己收集整理的，包含设计说明书。采用老规范设计，是国内第一座矮塔斜拉桥，有一定的参考意义。图纸为CAD全套整理。

漳州战备大桥(矮塔斜拉桥)施工设计图.part2.rar (1.28 MB, 下载次数: 99, 售价: 1 元堡币)

漳州战备大桥(矮塔斜拉桥)施工设计图.part1.rar (5 MB, 下载次数: 184, 售价: 2 元堡币)

wjy_20000 · 发表于 2015-1-26 11:24:08

太老了，很多构造都不适用了

liwencrcc · 发表于 2015-1-22 08:43:31

下下来学习学习，谢谢共享。

xdw607 · 发表于 2015-1-22 09:24:03

不错！附属马虎了就搭板和锥坡

chrisglay · 发表于 2015-1-22 09:29:59

xdw607 发表于 2015-1-22 09:24
不错！附属马虎了就搭板和锥坡

附属这些相对不那么重要了，相对于主桥结构，附属的用处不大，附属图纸也确实不多。

chrisglay · 发表于 2015-1-27 09:57:52

wjy_20000 发表于 2015-1-26 11:24
太老了，很多构造都不适用了

局部构造是有些变通了，但可以借鉴设计理念，现在新设计的项目，是不能发的，一般都是到了竣工通车后。

chrisglay · 发表于 2016-5-18 16:09:37

chrisglay 发表于 2015-1-27 09:57
局部构造是有些变通了，但可以借鉴设计理念，现在新设计的项目，是不能发的，一般都是到了竣工通车后。

啊。。。原作者都来了，那我是否该删除本图纸呢？
