卫星平面布置图
陇海路快速通道作为郑州市道路快速系统的重要组成部分，是郑州市东西向重要的快速通道，是郑州市道路快速系统的重要组成部分。其中，常庄干渠段主线高架上部结构为等高度的波形钢腹板预应力混凝土组合连续箱梁，主梁顶、底板采用 C60高强度混凝土，钢腹板采用Q345qC钢材。
桥跨布置图

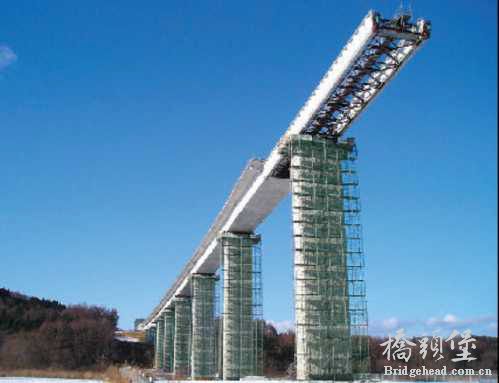

国内第一座波形钢腹板PC组合梁顶推法施工的桥梁
顶推工序步骤图
箱梁结构形式
本桥是国内第一座采用顶推法施工的波形钢腹板PC组合箱梁，并采用波形钢腹板作为顶推施工导梁的主体结构。YUO1联长450m，分9个节段，其中顶推节段7个（不含导梁段），长度362.5m；曲线段现浇段长度87.5m；YU02联顶推联长490m，分10个节段，其中顶推节段8个（不含导梁段），长度412.5m；曲线段支架现浇段长度77.5m。主线波形腹板采用双幅布置，左右幅断面对称布置，两幅之间设20mm分隔缝；单幅断面采用单箱单室斜腹板截面，顶板宽度为12.75m，底板宽度为6.0m，腹板倾斜角度为75度。
|
