6号港人行钢桥图纸及说明

二当家的... 发表于 2014-4-1 17:07:46 | 显示全部楼层 | 阅读模式

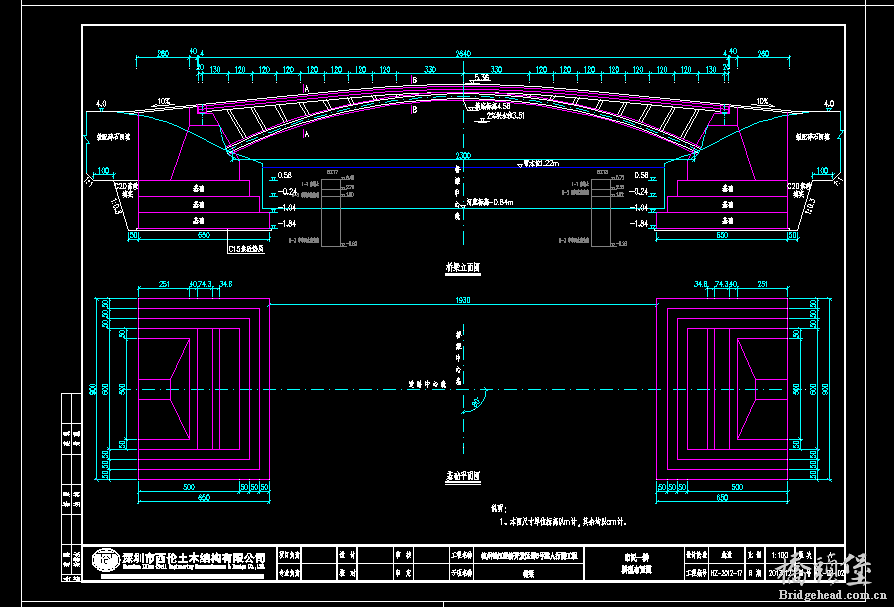

桥梁上部结构为单跨23m的钢拱梁组合结构,拱肋矢高为2.6m,矢跨比为1:8.85,拱肋立面为圆弧线,钢箱高0.4m,箱宽3.64m,顶底板及腹板厚均为12mm。
主梁跨度26.4m,由三道“工”字形钢梁组成,立面为两条直线及一段圆弧组成,主梁梁高0.3m,主梁翼缘板及腹板厚均为12mm,桥面板也采用12mm厚钢板。
拱梁横向采用三道“工”字形钢梁立柱,梁高0.15m,立柱处采用横隔板连接,跨中也设置横隔板,形成整体。
桥面钢板上铺设防腐木材桥面板,形成桥面体系。

PS:图纸是原创,质量还不错,赚堡币是其次,主要希望大家能够多多交流指点!

6号港人行钢桥图纸及说明.zip

6.38 MB, 下载次数: 702

售价: 1 元堡币  [记录]

精彩评论倒序浏览

9797查看15评论

xdw607 发表于 2014-4-2 09:04:17
貌似不错,下来看看!
举报 回复
nkdjgxyzy 发表于 2014-4-2 09:19:08
外观还不错,下载学习一下
举报 回复
blueesea 发表于 2014-4-2 11:20:47
这套图纸不错,下来学习一下
举报 回复
akusil 发表于 2014-4-3 22:57:19
还行吧  差强人意 学习了~~~~~~~~~~~~~~~
举报 回复
xjr925 发表于 2014-4-4 09:09:05
还行吧
举报 回复
银杏树 发表于 2014-4-9 11:52:00
立面线型很好,受力体系是整体还是下层?
举报 回复
jinzhulaod... 发表于 2014-4-16 14:51:00
价格算是厚道,图纸看看再说。

补充内容 (2014-8-28 15:46):
图纸质量尚可,深圳西伦土木出品。
举报 回复
zhangxiang 发表于 2014-5-5 15:25:19
仔细看了一下,还不错的。谢谢分享。
举报 回复
小宝 发表于 2014-5-15 08:53:47
江南的软土地基还能用这种不带桩基的重力式承台。
举报 回复
tumuxm 发表于 2014-5-15 13:56:22
感谢分享,价格合理!
举报 回复
孙理珍 发表于 2014-5-16 09:16:35
学习学习,图纸不错!
举报 回复
mo821205 发表于 2014-7-1 14:51:34
一看就还不错,比较大气美观,下来看看先。
举报 回复
liangdw 发表于 2015-12-4 13:08:06
感谢楼主分享,仔细看了一下,还不错的。
举报 回复
fzq0512 发表于 2017-12-5 16:04:16
图纸质量挺好,全,谢谢共享!!
举报 回复
