旧桥加宽桩基施工时遇到燃气管道，桥一侧上方还有高压线，如何处理？

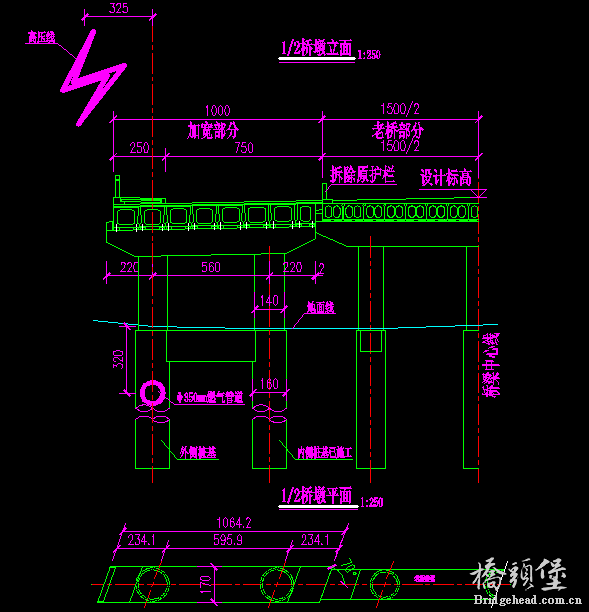

一个旧桥加宽的项目，图纸已完成，加宽部分为为6×20m空心板桥，右偏角70°，下结构为双柱式墩，双柱式台，基桩直径均为1.6m。施工时发现一侧加宽部分外侧桩基处有燃气管道，管径350mm，埋深约3.2m，内侧桩基已施工。按规定，燃气管道与桩基的最小距离为1.5m。该侧上方还有高压线，高度较低，影响桩基钢筋笼吊装。外侧桩基施工无法进行，请各位大侠想想办法，该怎么处理啊？

如果在燃气管线无法迁改的前提下，3.2m埋深并不太深，采用独柱整体现浇桥墩，燃气管置于承台之上。

考虑大直径的独桩+承台+双柱，上部空心板可以改为箱梁。

sukewin 发表于 2013-12-30 16:47
考虑大直径的独桩+承台+双柱，上部空心板可以改为箱梁。

内侧桩基已施工，不能报废吧，大直径桩肯定不能满足桩间距了。

高压电线和燃气管线都在加宽的桥位，能满足相关的规定吗？不是很合理吧，为什么不单侧加宽呢。城市桥梁设计规范P12。

xutianzhao 发表于 2013-12-30 16:53
内侧桩基已施工，不能报废吧，大直径桩肯定不能满足桩间距了。

你还可以把外侧桩往外移1.9m，桩间距7.5m盖梁也没问题，至于高压线那没办法，如果影响道路建成通行（净空受限情况），就只能迁移高压线。

建议改为独柱墩，预应力帽梁。

建议采用门式墩，外侧桥墩布置在燃气管线1.5米及高压线影响范围之外，两桥墩墩中心间距大于8米基本可以满足楼主提出的既避开燃气管，又避开高压线要求。
