学习并评论一下国外某桥的防震挡块的设计图

AdminQTB · 发表于 2013-10-1 08:43:31

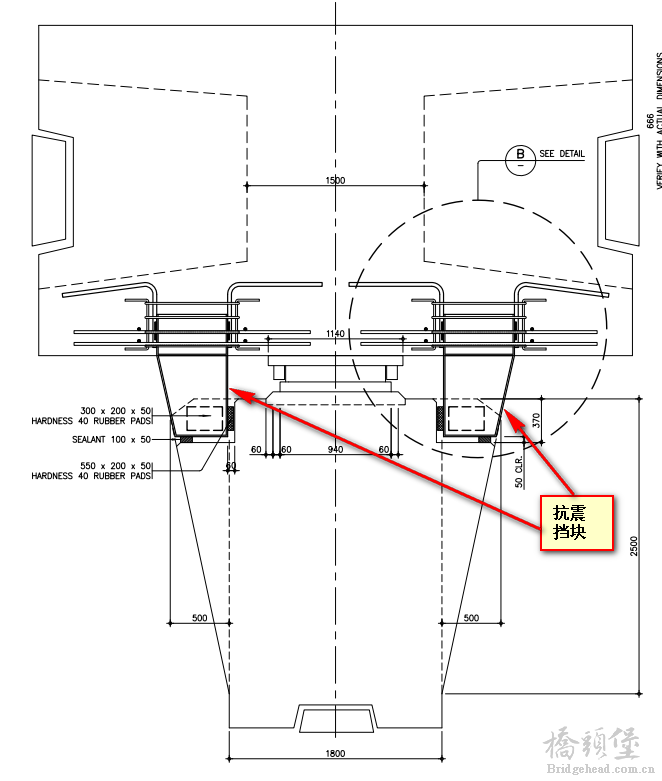

图中显示的是桥墩的纵向剖面图，如果按照图中设置挡块，是否把桥梁的纵向水平位移（比如温度变形）给限制住了？

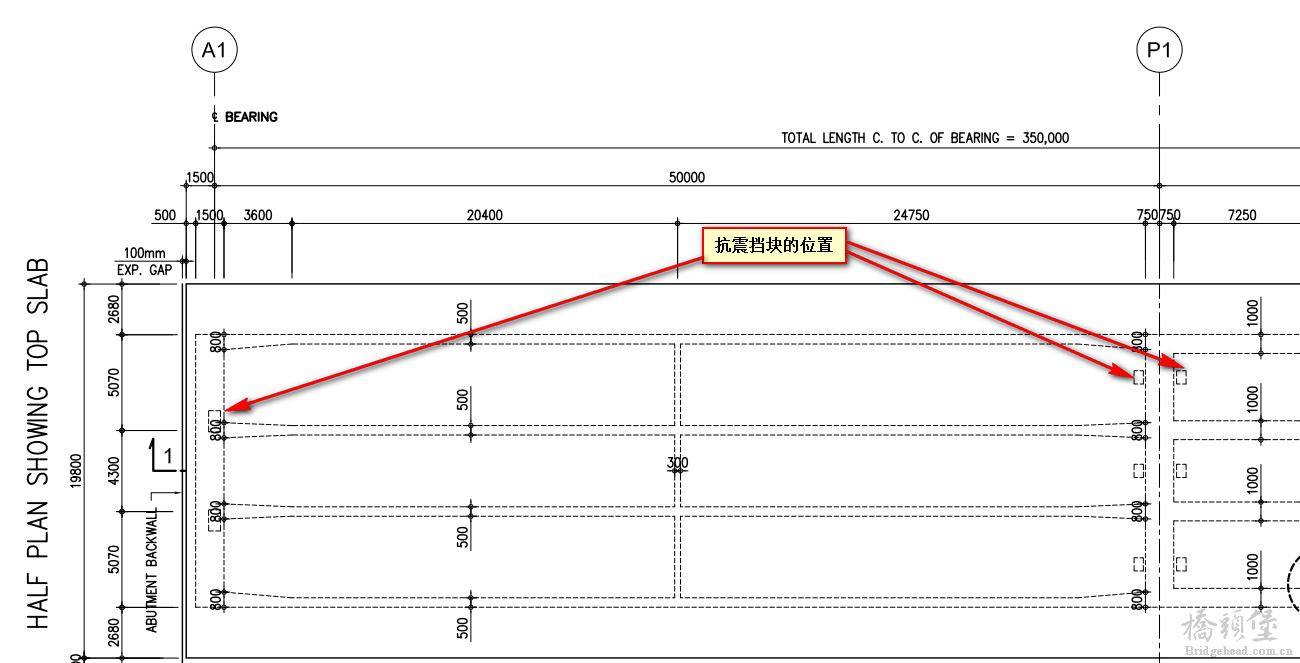

下面的图上，那些虚线方框是抗震挡块在桥墩和桥台上放置的位置，但桥台A1和桥墩P1都没有放置固定支座。

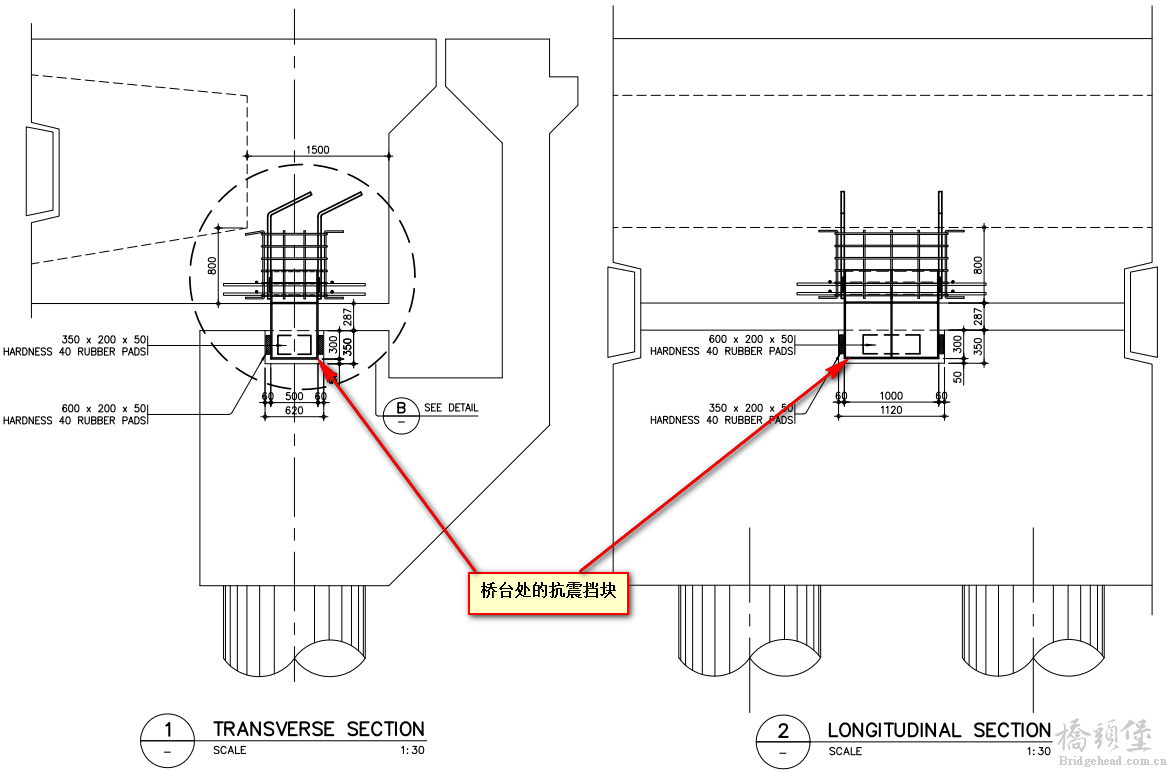

桥台的支座不是固定支座，在桥台的抗震挡块详图里也设置了类似抗震挡块，阻碍了顺桥向变形。

zclld · 发表于 2013-10-1 18:25:43

这套图纸能共享一下吗？

xianli2020 · 发表于 2013-10-1 20:26:21

这个和国内的差不多撒，一样的

＾嗳嗳＾＠... · 发表于 2013-10-3 16:17:26

共享下图纸，这样才会弄清楚到底怎么回事

山药蛋科... · 发表于 2013-10-3 16:37:47

共享一下图纸

xuyujie · 发表于 2013-10-24 09:08:25

分享下图纸呗哈哈
