关于在SPC中定义组合截面的方法

1、导入CAD的.dxf文件；
2、若为薄壁结构（例如钢箱梁）需要定义线宽，并形成闭合曲线
     注意：在定义线宽时请以“左对齐”来定义

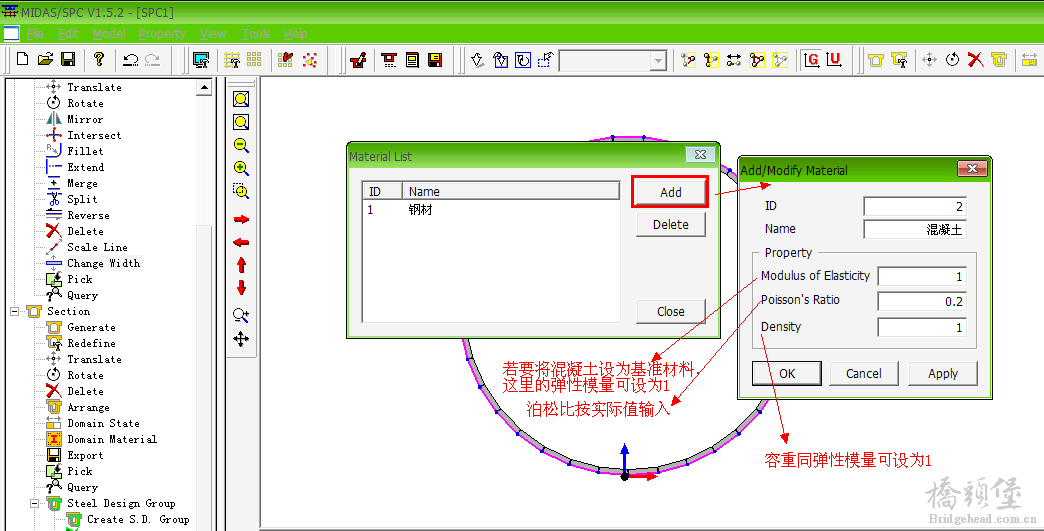

3、定义组合材料；

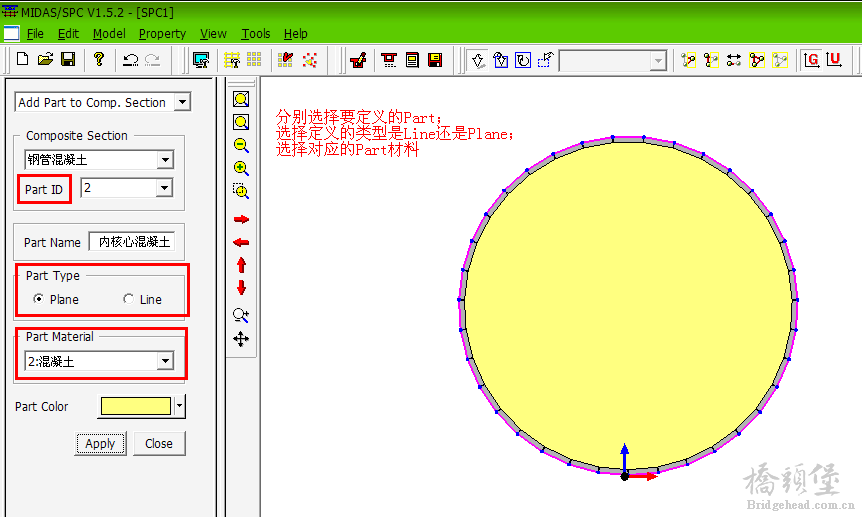

4、定义组合截面，并将不同的材料赋予各个子截面；
5、计算各个子截面的截面特性；
6、保存该组合截面为.sec文件

这个资料写的挺到位的，顶一下

为什么定义线宽一定要左对齐呢？这个应该不固定吧，都能让其成为一个闭合结构的！呵呵，请指教哈

砖头静 发表于 2013-4-16 15:50


登录/注册后可看大图

为什么定义线宽一定要左对齐呢？这个应该不固定吧，都能让其成为一个闭合结构的！呵呵，请指教哈

对温度应力会有些影响，尤其是上缘的。

前几期的桥梁萃好像说这个题目了
