求教：花瓶式桥墩刚度的计算

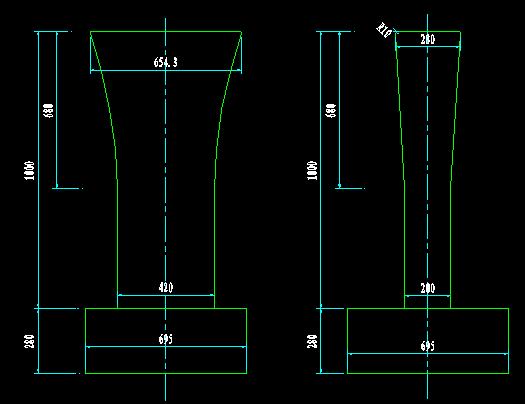

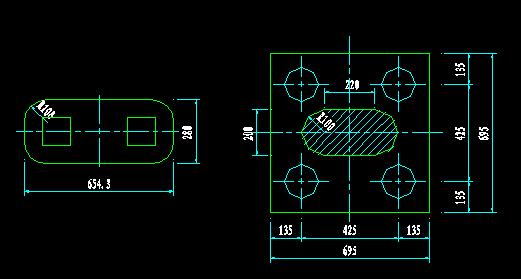

现在正在做一下部计算，其中墩用的是花瓶式桥墩，在求其刚度的时候无处下手啊，所以特地来向各位前辈求教．还有我在赵明华老师编的＜桥梁地基与基础＞里看的墩顶刚度式子和结果就不一致（P15）．不知道出现了什么问题．附件是我在CAD上截的2张图，有关于桥墩尺寸的．因为不会上传图片．希望各位帮哈忙，先谢谢了．

[ 本帖最后由 adinamax 于 2007-4-23 15:36 编辑 ]

汗　原来这样就显示图片了．．．
: g2 X% M( f: \' d! a) {
* a. x9 O5 J( ?% z' e( U, Y这也算是异形墩的刚度求法吧
希望大家多多发言:handshake

我已经回复过了，见下面的帖子
& v+ t& C+ P% [; chttp://www.bridgehead.com.cn/vie ... amp;page=1#pid36856

多谢回答，我似乎已经明白了一些，以后还要向你多学习．
. n. d; j* y6 ]8 @. I+ i* G你太有才了！！！

adinamax 能给我解释下 你发的那个桥墩 在纵桥向为什么 上部的宽度 大于 底部的宽度,主要考虑的是什么荷载?  没接触过设计,一点点疑问, 还请指点!

我也遇到了这个问题，多谢！

adinamax 能给我解释下 你发的那个桥墩 在纵桥向为什么 上部的宽度 大于 底部的宽度,主要考虑的是什么荷载?  没接触过设计,一点点疑问, 还请指点!

（1）力的方向(2)在固结墩上汽车制动力跟其他支座墩是否一样(3)温度力计算时为什么只用温降．3.根据规范求出活载风和百年风．4．根据提供的上部力以及由上面计算的水平力进行组合计算．5.根据上面计算求出墩底所受的力和弯矩，来计算承台．6计算桩．
个人认为也可以简化为用(3EI)/(h^3),截面刚度I用平均值,具体算要用到微积分,即墩顶产生水平位移时所需要的水平力,计算方法参照材料力学或结构力学.我也是学习袁老那个.(1)力的方向可以不管,温降力与制动力的绝对值相加就可以.2)普遍认为除了不用考虑支座的合成刚度,即抗推刚度就为(3EI)/(h^3),(3)因为温降力包括了收缩徐变力,要大一些.(3),如果墩身不高,可以不考虑风荷载(4)水平力组合到底取多少,我想1.4是保守的,能不能小一点呢,我也正想请教各位呢

回复 1# adinamax
4 {3 a( R- N/ p) I+ J& ~

( Z9 p/ P( {2 ?对于桥梁下部计算，很多时候是采用简化法，比如花瓶墩简化为上下等宽的矩形墩

adinamax 能给我解释下 你发的那个桥墩 在纵桥向为什么 上部的宽度 大于 底部的宽度,主要考虑的是什么荷载? ...
mxq2016 发表于 2010-3-19 11:44

: V% f' O5 k! b+ X7 |, K
登录/注册后可看大图

7 w- X* o; u0 e7 T; v( h8 N

& r/ K4 h# n( c7 c4 X" R0 K    应该是为了在纵向布置双排支座，所以加大了顶面的宽度。
