涵洞设计求助，关于涵台尺寸

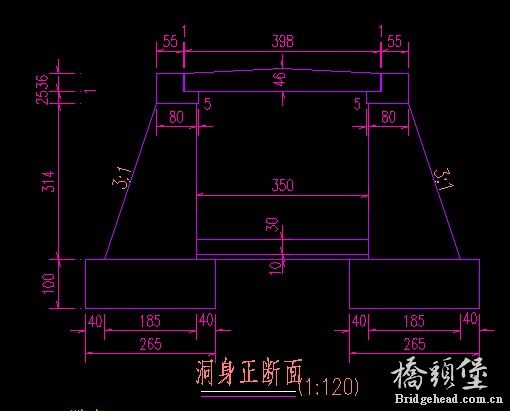

7 d" G. i; R3 L/ D" H( w例如这种涵台，80和185的尺寸如何确定，，一般都是参考别的图纸，关键是不知道台身的和基础的稳定性如何验算啊。谁能帮帮小弟，谁有相关的计算书，发我一份。。QQ  :935015717@qq.com

可参考《涵洞设计手册》或海特计算软件，计算书已发到你的邮箱！

涵台的计算与桥台相识，单边抵抗土压力（对于分体式基础），但有一点比桥台优越，就是汽车荷载没有直接作用在涵台上，而是通过填土高度来传递的。
* z) {+ s7 S+ l0 I& j    分体式基础涵台通过计算，如果抗滑能力不行，增加支撑梁。对于整体式基础，这一项就免了，但墙身与基础抗剪还是要验算的。

tbke 发表于 2012-8-4 16:26

: j" Y* j( b. o6 K  n8 |
登录/注册后可看大图

可参考《涵洞设计手册》或海特计算软件，计算书已发到你的邮箱！

. D1 I7 C& W6 t- B$ e5 c5 m* f* S& cfile:///C:/Documents%20and%20Settings/Administrator/Application%20Data/Tencent/Users/935015717/QQ/WinTemp/RichOle/})3N]U8D`U12V8)ZSOX`]2U.jpg 像这种涵台基础都好验算，，但是上一种就不会了，查了可多资料都没查到
