能承受负反力的拉力支座是什么样子的呢？

能承受负反力的拉力支座是什么样子的呢？
; E+ S- \4 ^- G( B3 R9 X6 N想象不出来
谁有图
让我学习一下

没听过负反力拉压支座的说法。
拉压支座就是指正常状态下受压，当出现拉拔状态是，支座竖向可承拉。

我想，如果支点出现负反力，就不用支座了，直接用拉杆就完事了。如果支点的反力正负不定，只能采用限位器了（在支座外加一个限位钢板就完成了。。

出处：
桥梁工程 上 周水兴 向中富主编
P83
+ j6 `" t" w6 Z7 J6 V悬臂梁桥的构造
钢筋混凝土悬臂梁桥
* z/ I! X' n) j$ Y"多跨悬臂体系梁桥是跨越城市河道常用的一种侨型方案......对三跨带挂梁的钢筋混凝土悬臂梁桥，中孔是悬臂孔，可利用两侧悬臂加挂梁来加大跨径，边孔是锚固孔，跨径较小，可作为城市桥梁沿江道路立交孔，......，在特殊情况下，可以进一步减小边孔（锚固孔）跨径，但应适当考虑活载作用在中孔锚固边支点可能出现负反力的情况，应采取措施加设平衡重或设计成能承受负反力的拉力支座等"
) \1 j3 s4 |) e5 t, T" O0 F. Q) H  I
( |  T3 ^; h; A$ O% y- Y: G此处因为是可能出现负反力，不是普遍现象，所以本人认为不能设置成拉杆，还是要设置支座

陌上花开 发表于 2012-7-20 17:16

. A+ }4 s0 [0 g( `" G2 R+ Q! Y* a
登录/注册后可看大图

$ c7 I0 P$ ^& C, I: P0 ]& m( c) m+ N出处：
  Q. z  W' l5 |( _. d9 h桥梁工程 上 周水兴 向中富主编
) D! l/ c8 s1 f2 a) j3 v+ qP83

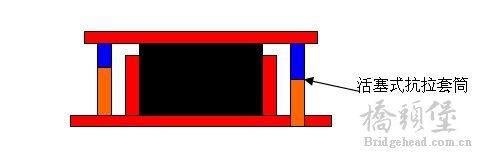

我个人想象也不难，没有看到过，估计就像下面这种型式吧（本人想象的）。
. \1 Y6 _- n. _1 o" X  v4 `, H

旭日东升
& ?& [/ ^8 E" g& M
像你说的
( s  p* O9 c& K0 F; v- M那个限位钢板  活塞式抗拉套筒 要有很强的抗拉能力吧

你好 请问负弯矩位置的负弯矩有那么大吗    没看到连续梁的负弯矩位置对支座有特殊处理啊
