为什么我的模型运行会出现奇异？

juhuacha 发表于 2012-5-20 21:13:05 | 显示全部楼层 | 阅读模式

急。。。请各位大侠指点!!!!!

空心板组合与单梁.rar

12.92 KB, 下载次数: 36

使用道具举报回复

精彩评论倒序浏览

6254查看4评论

dingling32... 发表于 2012-5-21 11:45:18

边界约束看不明白啊

举报回复

静花冷月... 发表于 2012-5-22 23:53:04

出现奇异很可能是约束有问题，有可能在某一个阶段模型成为机动体系

举报回复

midas_civi... 发表于 2012-5-24 15:25:47

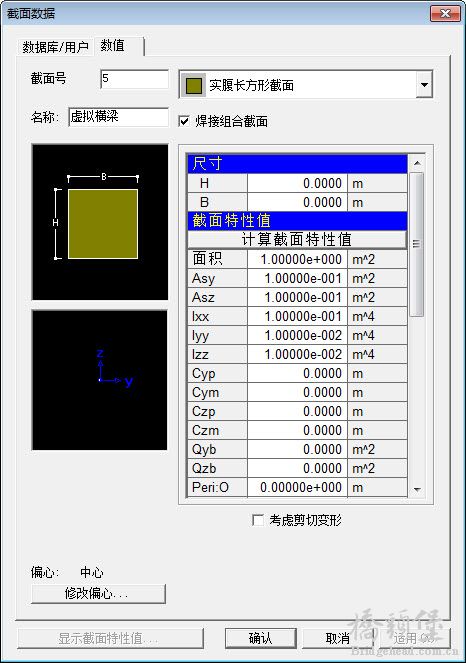

问题原因是虚拟横梁的面积与剪切面积没有输入值造成结果歧义
按图片参数修改试试

2012-5-24 15-18-16.jpg

举报回复

juhuacha 发表于 2012-5-24 15:40:18

midas_civil_4 发表于 2012-5-24 15:25

登录/注册后可看大图

问题原因是虚拟横梁的面积与剪切面积没有输入值造成结果歧义
按图片参数修改试试

高手，按照你的说法修改虚拟横梁的的截面特性后，运行后没有出现奇异！非常感谢！容许小弟我再追问一下，如何恰当的去修改虚拟横梁的截面特性参数呢从而不让模型出现奇异？谢谢！
