异型箱梁的腹板布置原则

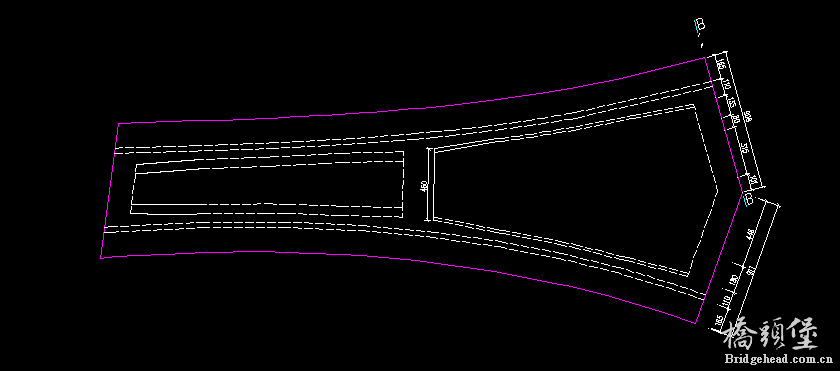

1    这种异性箱梁的主线桥和匝道桥交叉的地方横梁边线有个转折，在那个里面中腹板的中心线是怎么布置的啊？大家都有哪些原则呢？如果图片中那里要布置3个箱子，布置原则是怎么样呢？
2   大家做异性型箱梁，可不可以变腹板厚度？大家变的都是箱室宽度，腹板厚度都没变化吗？或者还是怎么样呢？

问题专家又见到你了 哈哈

你说的类似于裤衩，箱室太大应该增加一道腹板  否则横梁做成图中那样也不太合适~

另外可以找个图参考下

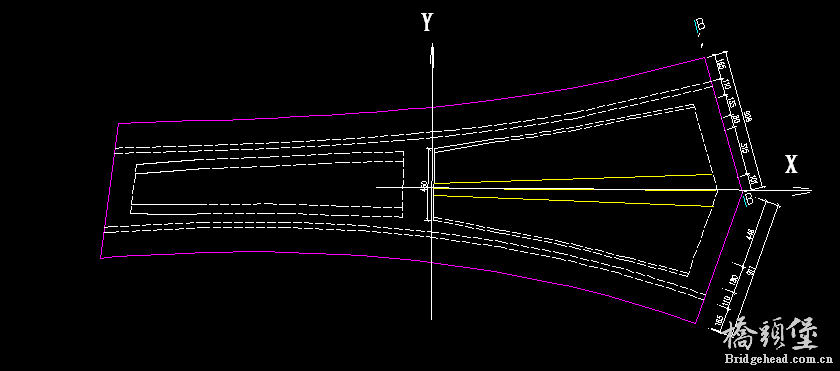

对于这种箱梁，我第一想到的是：在中间加变厚度腹板。因为随着X方向的增大，顶板跨径随着增大；腹板主要在于抗剪，而梁的纵向最大弯矩不可能在跨中，偏向于右边，所以最右边的支点剪力也不会小，所以这里的腹板厚度（3个）要通过计算确定。

赞同楼上做法。

学习了，

楼主是武大毕业的？
