钢管桁架拱桥

草帽将军... 发表于 2012-5-5 19:26:00 | 显示全部楼层 | 阅读模式

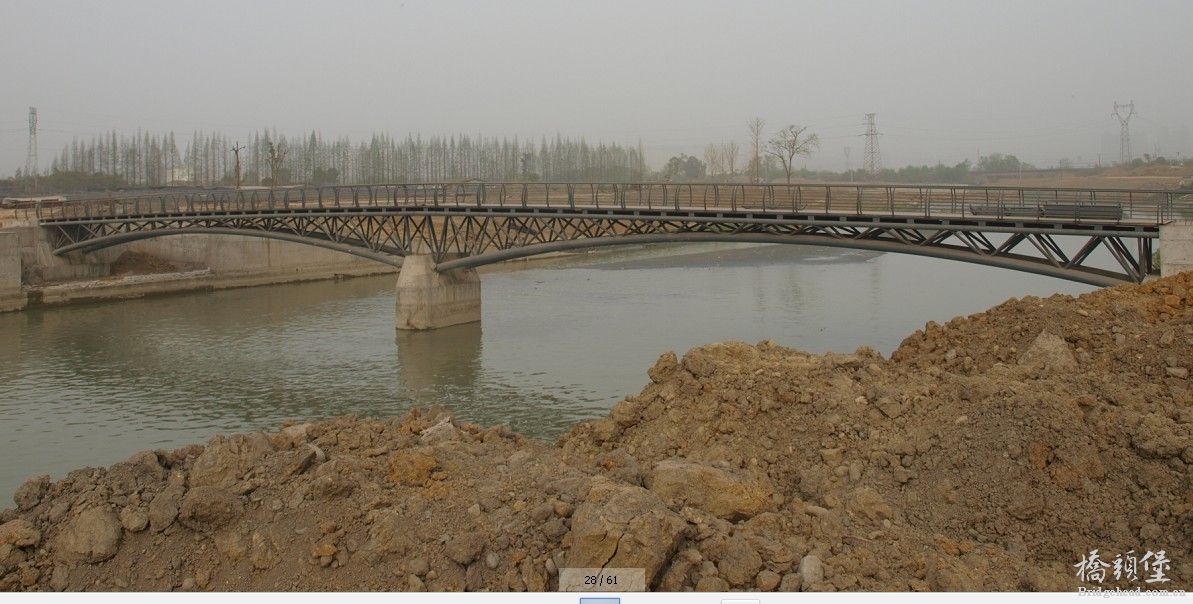

此桥为人行桥，位于江安河上，跨度为2-36米钢管桁架拱桥，桥跨长度75米，桥梁全长84.8米。桥梁设计宽净度:4m。上部结构采用钢管桁架拱，下部结构采用实体墩台和桩基。虽然此桥在桥梁上是一座小桥，但是从整个制作和运输安装具有相当的技术含量，在制作中考虑到焊接等制作工艺采用的是整体制作，因此运输也是采用的单跨整体运输，不多说了，传照片，图纸资料为三维图，见附件。 ! x2 `9 D' a/ l, Q( H: X

桥梁设计及施工要点
1.总体设计
桥梁跨度布置为2-36m，总长75m，全长84.8米,平面按照直线设计，纵坡按照10%人字形双面坡，竖曲线半径750m设计，桥面中心设计高程为485.504。
2.桥梁结构设计要点
( E& A2 Z3 A" t
本桥结构形式为L=36m下承式钢管桁架拱桥。拱肋的理论计算跨径为36m，计算矢高2.052m，理论拱轴线为：R=80的圆弧。桥面结构采用下承钢管、上承钢管、腹杆、连接管组成结构体系，以提高结构的整体刚度。主要结构构造如下：
下承钢管采用两根Q345qd钢管Φ457×12，间距2.5米；上承管采用3根Q345qd钢管Φ245×12，间距1.95米；腹管采用Q345qd钢管Φ127×8和Q345qd钢管Φ127×10，连接管采用Q345qd钢管Φ102×7。全部钢管之间采用焊接连接。
本桥下部结构桥台采用实体墩台，基础采用Φ120cm钻孔灌注桩基础，钢筋混凝土承台厚度为2m，桩基按摩擦桩设计。
桥道系统由I18横梁、〖14b人行道纵梁、δ＝8花纹钢桥面板等组成，全桥共有50节。纵梁与横梁之间采用焊接连接。
引道人行道板采用15cm混凝土现浇层，上设2cm厚水泥砂浆，1.5cm 防滑砖。
人行道栏杆采用外表豪华、强度高、价格低的Q235C钢管。
2）墩台：采用重力式墩台，桩基础。
钢管, 桁架, 江安, 大件运输
更多图片 小图 大图
组图打开中，请稍候......

模型recoverge.rar

3.99 MB, 下载次数: 1992
使用道具 举报 回复
精彩评论倒序浏览

4.8万查看49评论

草帽将军... 发表于 2013-10-16 09:32:02

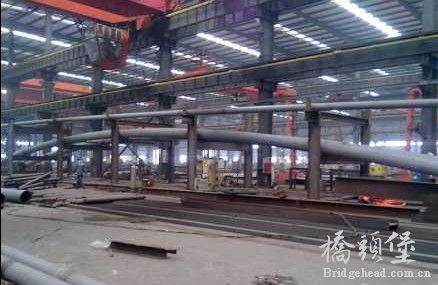

应广大朋友的要求，我把施工的照片传上论坛与大家分享，如有类似的桥梁制作安装设计等问题可以问我，我愿意为大家效劳，同时感谢版主、Torres 、webyl 等的支持
举报 回复
草帽将军... 发表于 2013-10-16 09:14:53
phercas 发表于 2013-6-16 17:136 x" H: s% f/ j% n( i1 k" W
矢跨比太小了，这样水平力超大吧，是不是因为在城里，高程受到限制啊；没办法啊，现在的建设单位又要漂亮又 ...
) ]: O' ~$ H5 m* _2 r. R/ n6 n
呵呵 鱼和熊掌
举报 回复
phercas 发表于 2013-6-16 17:13:03
矢跨比太小了，这样水平力超大吧，是不是因为在城里，高程受到限制啊；没办法啊，现在的建设单位又要漂亮又不能太高，真是难为桥梁设计了！
举报 回复
草帽将军... 发表于 2012-5-17 22:15:51
都没有人顶  自己顶下
举报 回复
tj8550009 发表于 2012-5-20 23:37:24
不错！是个有益的尝试
举报 回复
酒神阿波罗... 发表于 2012-5-21 14:43:46
学习下。学习楼主的资料
举报 回复
李俊0077 发表于 2012-6-8 23:01:33
学习一下啊！谢谢楼主
2 z5 l" l& {9 f" L7 g% ^8 O
举报 回复
webyl 发表于 2012-6-9 14:19:30
RTX截图未命名.jpg 9 U9 @6 D3 ]$ e3 E1 }
效果不错，就不知道建成后是什么样的？
3 C+ m: ], @4 `7 \9 ^9 B有没有实景照片？
举报 回复
草帽将军... 发表于 2012-6-19 11:29:21
有实景照片
举报 回复
tclee 发表于 2012-7-20 10:45:10
只有模型没有图纸吗？
举报 回复
草帽将军... 发表于 2012-7-23 20:10:41
tclee 发表于 2012-7-20 10:45

$ Q4 R1 K* X& Q( v- b% Y8 E
登录/注册后可看大图
2 h% U$ {. S$ l$ I, E$ ~/ i3 `
只有模型没有图纸吗？

" D/ u& k$ E# L0 N/ @2 ?* a. c可以转化城图纸的
举报 回复
一个求学着... 发表于 2012-9-16 17:26:58
多谢楼主分享……学习了0 @# r0 \  z5 J; k- J5 D, D
举报 回复
jee 发表于 2012-9-24 08:56:20
学习了，虽然没做过类似的
举报 回复
fzq0512 发表于 2012-9-29 14:01:29
如果有施工图就更好
举报 回复
秀才 发表于 2012-10-20 08:41:27
不错！是个有益的尝试
举报 回复
桥头堡桥头... 发表于 2012-11-10 11:29:33
好东西，这种比较新颖& {/ p$ Z& x4 f1 }! o% n3 f
举报 回复
nantong316 发表于 2012-11-10 11:39:32
好东西，先下载学习一下！
举报 回复
