[国外桥梁] 一座完美的矮塔斜拉桥-瑞士的Sunniberg桥

    [复制链接]
wangweilov... 发表于 2012-4-27 09:59:17 | 显示全部楼层 |阅读模式

马上注册,结识更多同行,享用更多资源!

您需要 登录 才可以下载或查看,没有帐号?注册

x
        如果有机会到瑞士,如果你又是一位桥梁工程师的话,那么我建议你去Klosters镇,一个位于阿尔卑斯山脚下的美丽小镇,Sunniberg桥梁就位于这里。其实很多人也是慕名而来,为了一个完美的矮塔斜拉桥而来。Sunniberg桥无论从桥梁力学、桥梁建筑、桥梁美学,以及与环境的协调性、环境保护上都有独到之处,值得我们学习与借鉴。
        Sunniberg 桥梁位于瑞士Klosters地区之高速公路上,路线跨越Landquart 河谷,桥梁总长526米。
        Sunniberg桥的设计理念系参考了瑞士Fribourg的Poya桥。两桥均具备了三个结构特征:曲线、悬臂梁及斜拉桥。而Menn工程师在设计 Sunniberg桥时,因地型限制而采取高桥墩、矮桥塔、竖琴形钢索配置,上构为预应力边主梁曲线梁,并搭载较薄的桥面形成行车系。在桥梁设计过程中Menn提出,可经由简单运算来掌握其可行性与经济性,在概念设计时间工程师须同时考虑到结构形式、数值分析、施工方式、工期、经费估算及桥梁和桥址间的关系,即由迭代及回馈分析法获得主要构件尺寸,得到较为优化的设计方案,完美地融合了桥梁力学与桥梁美学要素,将两者有机的结合在一起。这种概念设计有助于桥梁工程师设计出更好的桥梁来。
        Sunniberg桥结构型式为五跨连续双索面曲线梁矮塔斜拉桥。桥宽为12.378米;桥梁总长为526米,跨径配置为59+128+140+134+65=526米,最大跨径为140米;桥高约50至65米,桥塔最高距河谷约77米;平曲线半径503米;桥面纵坡3.2%。
        上部结构为预力混凝土结构。桥面钢索间距10m,桥面板厚40cm,两边主梁高80厘米。在初步(概念)设计中之数值计算包括拟定钢缆断面、计算上部结构于桥墩处之应力、桥塔形式之选定、计算桥墩顶部断面应力、桥墩顶部横梁之作用、桥墩横梁间距、上部结构临界轴力等。计算使用的永久作用(恒载)为190kN/m(含17厘米的桥面铺装层),活载考虑以均布三个车道载重6kN/m及卡车载重300kN + 80%冲击载重+ 80%偏心载重。
        Sunniberg桥为高墩矮塔搭配组成墩塔。塔高与跨径长之比约在0.10至0.15,一般常见的斜拉桥塔高与跨径比约在0.25左右。此举极具桥梁美学效果,因其几何尺寸与比例的关系,其桥梁构件受力情况与普通的斜拉桥不同,矮桥塔与较平缓的钢索使得上部结构承受着较大的轴力,而细长的桥面板使主梁屈曲稳定成为主要问题,因此在设计中给予了特别的关注。由于平面线形的关系,全桥桥面板整体浇筑为一体,并在桥台处取消了伸缩缝,形成一个平面拱形结构。另一个结构体点就是墩、塔、梁三者固结形成刚性约束,进而导致上构、下构弯矩重分配。桥墩及桥塔为变截面槽形断面,与横梁横向加劲连接,减少自由长度,增加稳定性。
        Sunniberg桥梁于2001年在马耳他IABSE 年会上获得该年度卓著结构奖。因桥其位于生态敏感的风景区中,能设计出如此卓越、创新、美观的桥梁,并且能在较短的工期内完工而获奖。
桥下拉索的锚固
美丽的曲线宛如婀娜多姿的少女
墩、塔、梁三者固结
矮塔、竖琴式钢索与曲线梁犹豫一曲动听的乐章

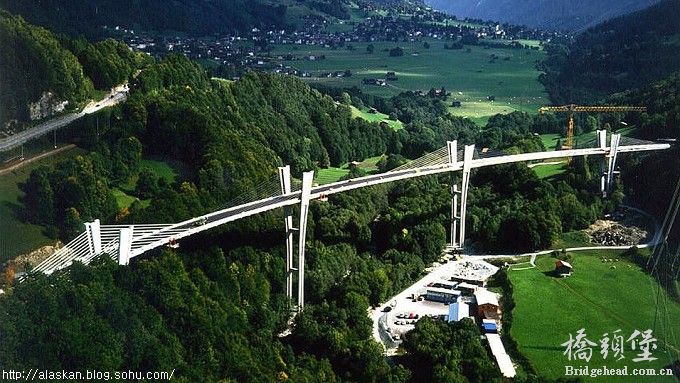

桥梁全景
桥梁作为一个建筑物与自然有机地融为了一体
Sunniberg桥位于阿尔卑斯山脚下,那是一个旅游胜地

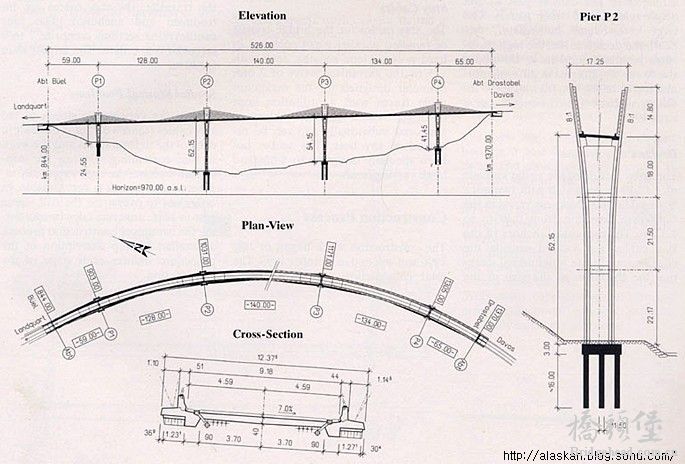

总体设计图
2号桥墩设计图

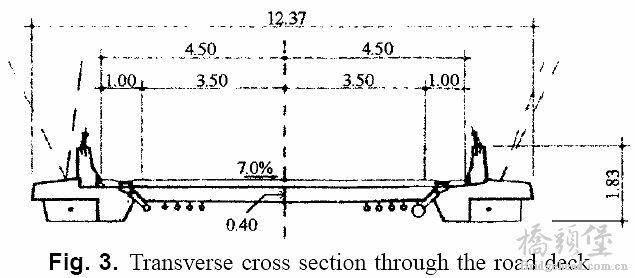

横断面设计图
悬臂法施工
参与人数 2堡币 +10 收起 理由
redflag + 5 赞一个!
Anqiao + 5 很给力!

查看全部评分总评分 : 堡币 +10

精彩评论25

redflag 发表于 2016-3-16 12:53:52 | 显示全部楼层

经典矮塔斜拉桥-瑞士的Sunniberg桥 补充几张图

sunniberg-bridge-switzerland-switzerland_l.jpg sunniberg-bridge-switzerland-switzerland-f2pm_l.jpg

c_bridge 发表于 2014-5-16 17:09:41 | 显示全部楼层
国外特别是发达国家,桥梁设计构思巧妙,不过分追求所谓最大、第一,讲究的是人与自然的和谐统一,当然这个和他们在做大型工程之前的环境评估是有关系的。希望我们也能慢慢追上他们。

qiqiang201... 发表于 2015-2-13 14:19:59 | 显示全部楼层
简单 大气 优秀的桥梁 从来都不是最大最xx的 应该是有自己的风格,并把他表现出来的~

mo821205 发表于 2014-6-12 10:18:27 | 显示全部楼层
漂亮!不过有谁知道桥面板下面那是加劲肋吗?桥面板和主梁是铰接?还是刚接?

huchua 发表于 2012-4-27 15:28:00 | 显示全部楼层
沙发。主梁是体外束??

lixiukun 发表于 2012-4-27 17:13:22 | 显示全部楼层
经典,将设计升华为一种艺术

野草 发表于 2012-4-27 20:57:19 | 显示全部楼层
真是一幅艺术作品!

zbbridge 发表于 2012-4-28 07:48:40 | 显示全部楼层
此桥太经典了,楼主对此桥了解的这么详细啊,建议将此贴加精啊!

lyb328001 发表于 2012-4-30 12:52:39 | 显示全部楼层
经典之贴,完美的矮塔

lyb328001 发表于 2012-4-30 12:54:19 | 显示全部楼层
经典之贴,完美的矮塔

lyb328001 发表于 2012-4-30 13:52:12 | 显示全部楼层
经典之贴,完美的矮塔

hfut_dan 发表于 2012-5-3 15:53:23 | 显示全部楼层
太美了 看了想马上去看看啊

xcbqxy 发表于 2012-7-30 17:26:29 | 显示全部楼层
好像是体外预应力,完美的作品。

永远的紫金 发表于 2012-8-5 14:56:37 | 显示全部楼层
完美的桥。。体外预应力貌似很有发展前途啊。。

tenghui131... 发表于 2012-8-5 20:23:44 | 显示全部楼层
体外预应力索在哪?

路小佳 发表于 2012-8-7 10:02:07 | 显示全部楼层
我最喜欢这个桥了,感觉曲线、板材在这里的运用使得这座桥非常优美。

秀才 发表于 2012-10-30 10:23:58 | 显示全部楼层
我最喜欢这个桥了,感觉曲线、板材在这里的运用使得这座桥非常优美。

leehomchen... 发表于 2014-3-27 10:49:02 | 显示全部楼层
要是有图纸能研究研究就好啦~
