(127+240+127)m高墩连续刚构箱梁桥+滑坡设计(龙河特大桥)

z2l1y1 · 发表于 2012-4-17 09:20:43

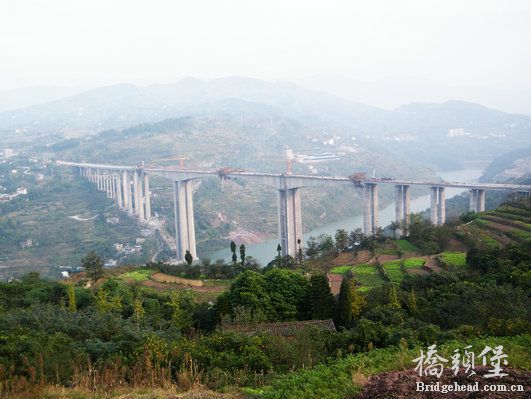

龙河特大桥是涪丰石高速公路重点控制性工程之一，全长1181米，工程造价1.8亿元。它位于丰都县三合镇东侧龙河上，属于构造剥蚀丘陵地貌区。该桥主桥127+240+127采用变截面预应力混凝土连续刚构箱梁，主墩墩身采用双肢变截面矩形空心墩，墩柱双向放坡（1：100），单肢顶部截面尺寸8.5×4m，壁厚0.8m；承台为整体式，承台厚5m，基础采用桩径2.5m灌注桩，桩基按纵向五排、横向五排布置，每墩共25根桩。11#墩桩长35m，12#墩桩长30m。

z2l1y1 · 发表于 2012-4-17 10:34:33

shekarry · 发表于 2012-4-17 10:42:03

新规范还是旧规范的？

z2l1y1 · 发表于 2012-4-17 10:53:08

公路I级!!!!!!!!!!!

gxdxtmlq · 发表于 2012-4-17 12:48:42

买了，谢谢共享！！！！

huiyu · 发表于 2012-4-17 16:20:16

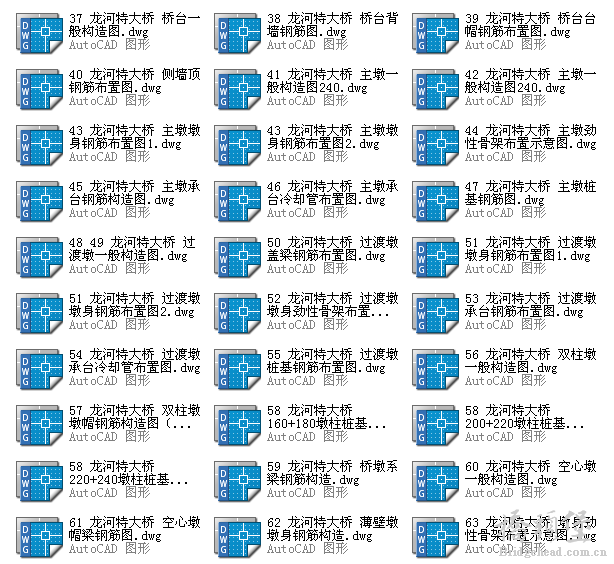

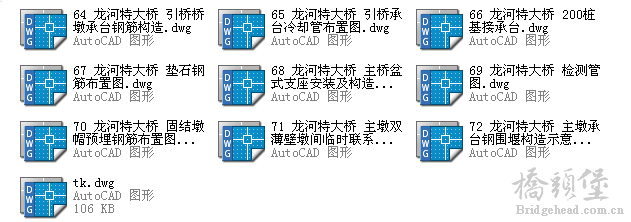

图纸比较全，不错，

greetingpi... · 发表于 2012-4-17 18:43:23

跨径比较大难得碰到一个呵呵先收藏了

hwhw1980 · 发表于 2012-4-17 19:55:37

桥墩防护设计很好

nixing2001 · 发表于 2012-4-18 08:38:58

下血本了，下载学习下！

songwen322 · 发表于 2012-4-18 09:27:14

主要是想看看抗滑设计，有没有计算书呢？楼主

vten1 · 发表于 2012-5-28 22:24:34

图纸比较全，不错，

vten1 · 发表于 2012-6-1 00:13:50

还不错哈。。。。。。。。

我意逍遥... · 发表于 2012-6-1 11:02:11

已经购买，花了12堡币，怎么下载的时候还扣钱，下到一半卡住了，重新下还要钱，尼玛坑爹啊，穷啊

vten1 · 发表于 2012-6-27 22:30:26

在ANSYS中实现影响线计算

vten1 · 发表于 2012-6-27 22:31:49

没有堡币了啊！！！！！！！！！！
