桥宽28米（单幅）的刚构桥箱梁横断面怎么布置好呢？

wuhandaxue · 发表于 2012-4-2 11:55:04

本帖最后由旭日东升于 2012-6-11 12:41 编辑

桥宽28米的刚构桥做单箱单室肯定做不小，单箱2室好象也做不下，难道做单箱三室不成？国内建的刚构桥最宽的有多少啊？
这个刚构桥是85+85的T构，墩高75米

tmgc_c · 发表于 2012-4-2 12:30:27

不能分幅吗？

greetingpi... · 发表于 2012-4-2 14:23:50

刚刚做了个2*87.5m的单T刚构不过是按照常规的做法做的是分幅式，做整幅的话构造上麻烦点

wuhandaxue · 发表于 2012-4-4 10:59:48

tmgc_c 发表于 2012-4-2 12:30

登录/注册后可看大图

不能分幅吗？

道路宽度27.5+5+27.5米的布置。所以现在不能分幅了

lixiukun · 发表于 2012-6-11 10:38:04

为单幅箱梁宽28m，跨径又不是很大，因此，腹板不易取得太厚，为了满足受力和配束可以按照单箱四室考虑。

小福骆 · 发表于 2012-6-11 12:10:21

最好还是分幅吧，单幅太大了，要做也行，但很不合理

旭日东升... · 发表于 2012-6-11 13:06:43

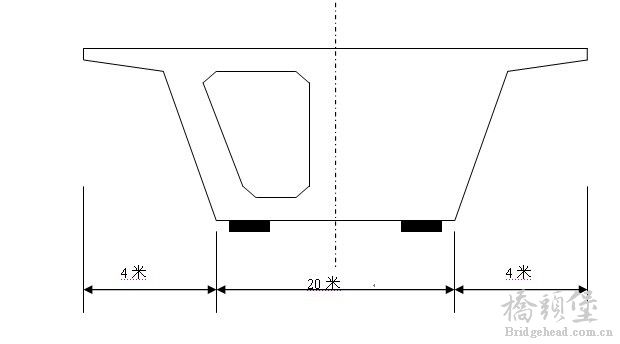

可以考虑做单箱双室，反正有三向预应力，顶板跨度大点没关系，横向预应力能解决问题；腹板考虑抗剪计算确定厚度；底板考虑支座位置有集中荷载，边腹板可以考虑比中腹板厚点。下面草图做一个参考。

果子李 · 发表于 2012-6-12 10:35:46

28米宽不管做单箱几室，单个梁快的重量较大，所以单元长度较短，施工设计都比较麻烦，可以做成双箱单室。

such · 发表于 2012-6-14 19:30:46

梁高十多米，横截面多次浇筑是肯定的，施工上肯定是复杂，可按常规结构设计进行设计，宽度不是问题，腹板多了好布置钢束，抗剪也有利，按常规结构设计即可。
施工方法估计是悬臂挂篮施工，挂篮需要特殊设计，建议考虑中部凸前施工、两侧后续跟进的施工方法。
结构很大，如果想玩点花样，很有发挥空间！
