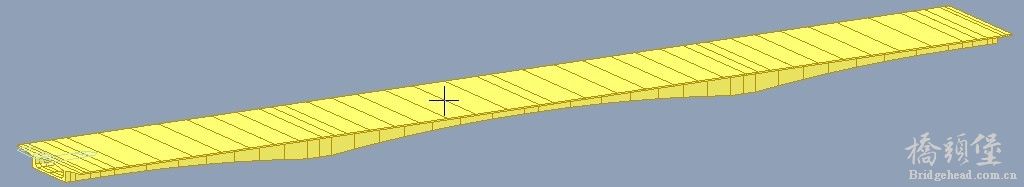

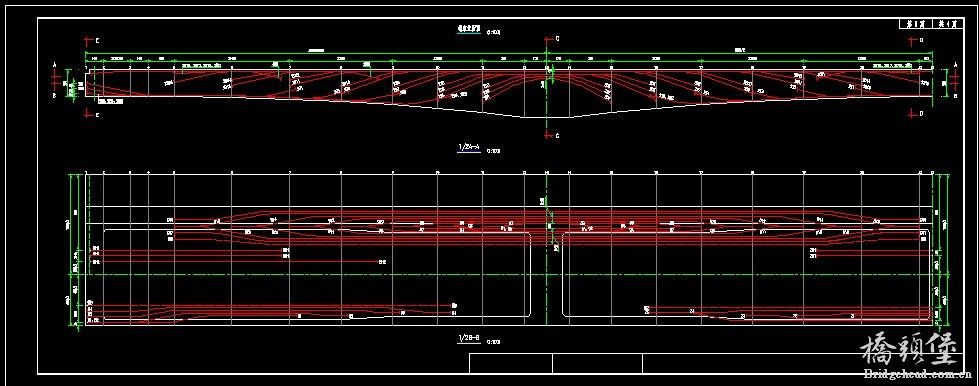

设计院跨苏嘉杭高速公路桥 midas 杆件模型附带CAD图

dcy112 · 发表于 2012-3-28 09:18:40

zhp2008031... · 发表于 2021-7-23 10:31:14

楼主麻烦发我一份，366064422@qq.com.没有堡币了，感激不尽

hands107 · 发表于 2014-1-13 22:26:00

请把资料发我邮箱吧，493021279@qq.com,谢谢啦，没有堡币了～～～

montagee · 发表于 2019-1-23 18:20:06

不错的资料需要的时候再来下载

akusil · 发表于 2012-3-29 22:07:42

匝道桥而且还是连续梁的？看来这砸到不小哇下来看看~~

dcy112 · 发表于 2012-3-30 12:52:41

嗯跨苏嘉航八车道高速公路的，采用转体施工

dcy112 · 发表于 2012-3-30 13:04:00

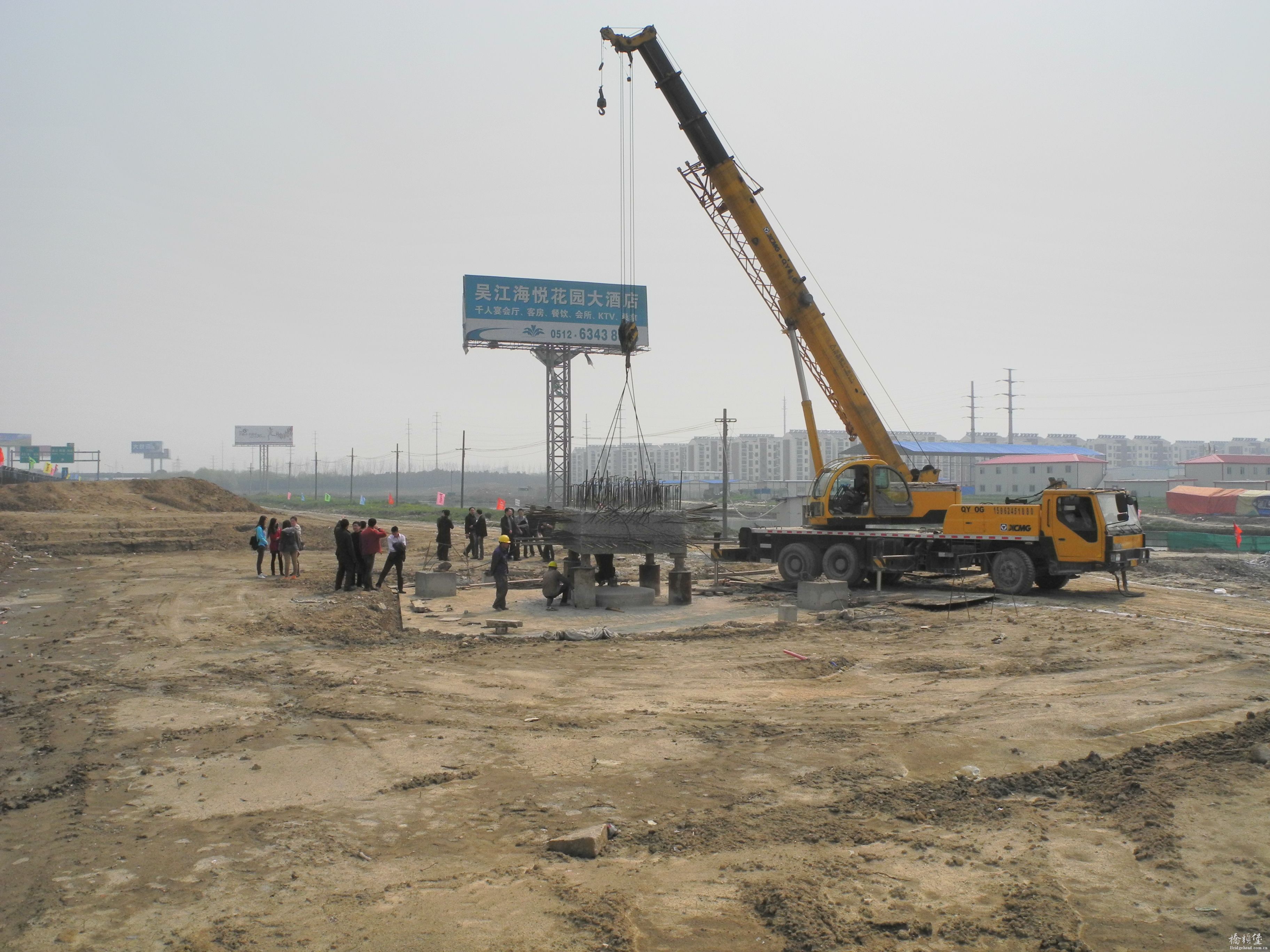

下承台施工结束，上下磨盖正在打磨，今天去现场看了，分享一些图片，相互交流，我会跟进的

dcy112 · 发表于 2012-3-30 13:07:24

下承台高度3M，9根1.5M的钻孔灌注桩

dcy112 · 发表于 2012-3-30 13:10:18

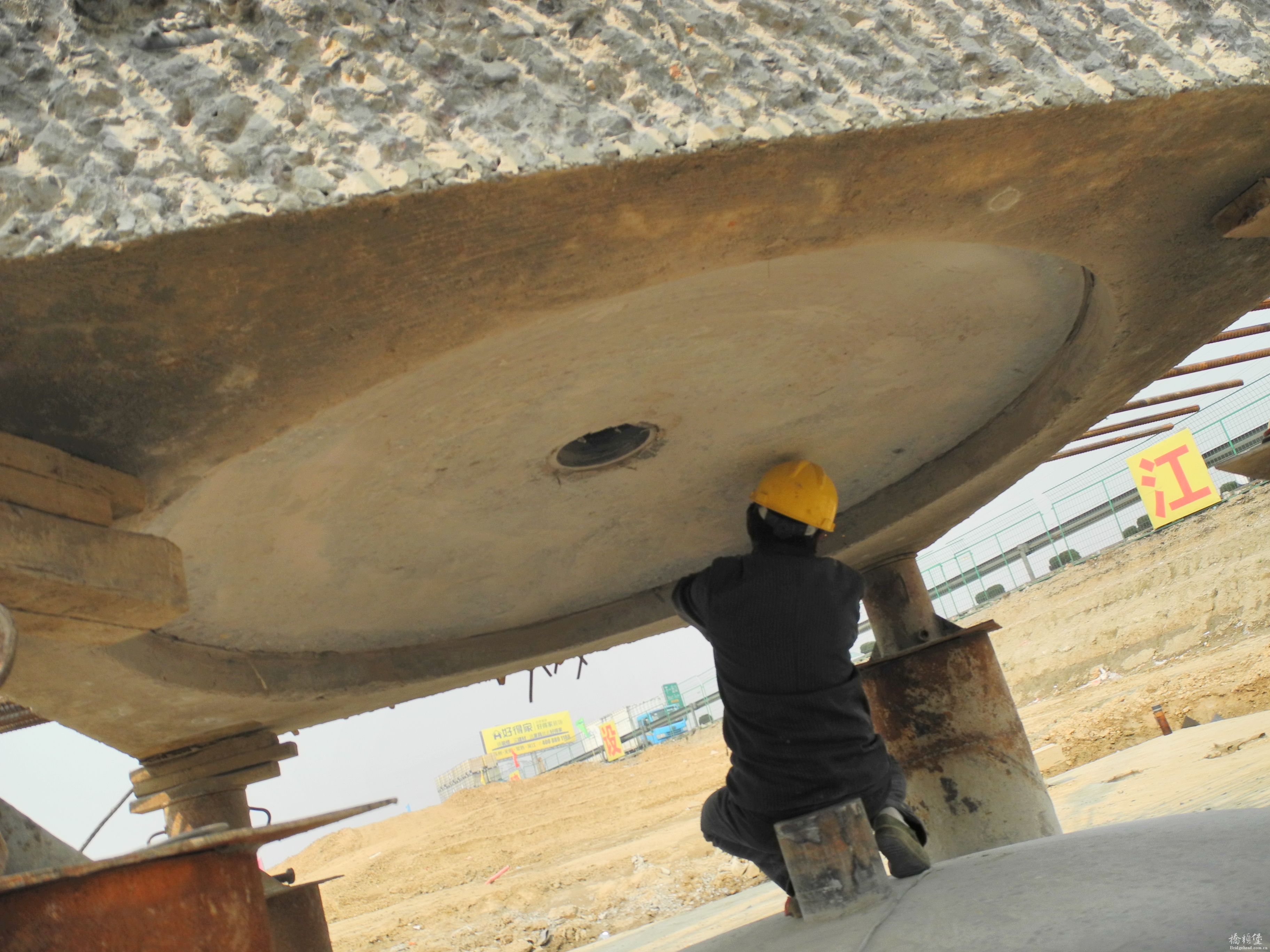

上下磨盖需要反复的打磨和试磨，上下面贴合度达到70%以上才能转体

dcy112 · 发表于 2012-3-30 13:14:22

这个是卡槽，放置千斤顶，

dcy112 · 发表于 2012-3-30 13:16:30

上承台现在只施工一部分，预留钢筋，后期还需要搭接钢筋，

angelwing · 发表于 2012-3-30 13:47:25

可惜还要钱！看看就不买了。

shutiancai · 发表于 2012-3-30 14:12:35

大概是什么跨径啊？

xdsong2007 · 发表于 2012-3-30 14:38:19

好东西，图文并貌啊，呵呵。

dcy112 · 发表于 2012-3-30 14:47:53

回复：大概是什么跨径啊？

主跨60M啊

jongta · 发表于 2012-3-31 09:51:19

很好的主题，期待进一步的发布，学习进步呀

dcy112 · 发表于 2012-3-31 12:17:39

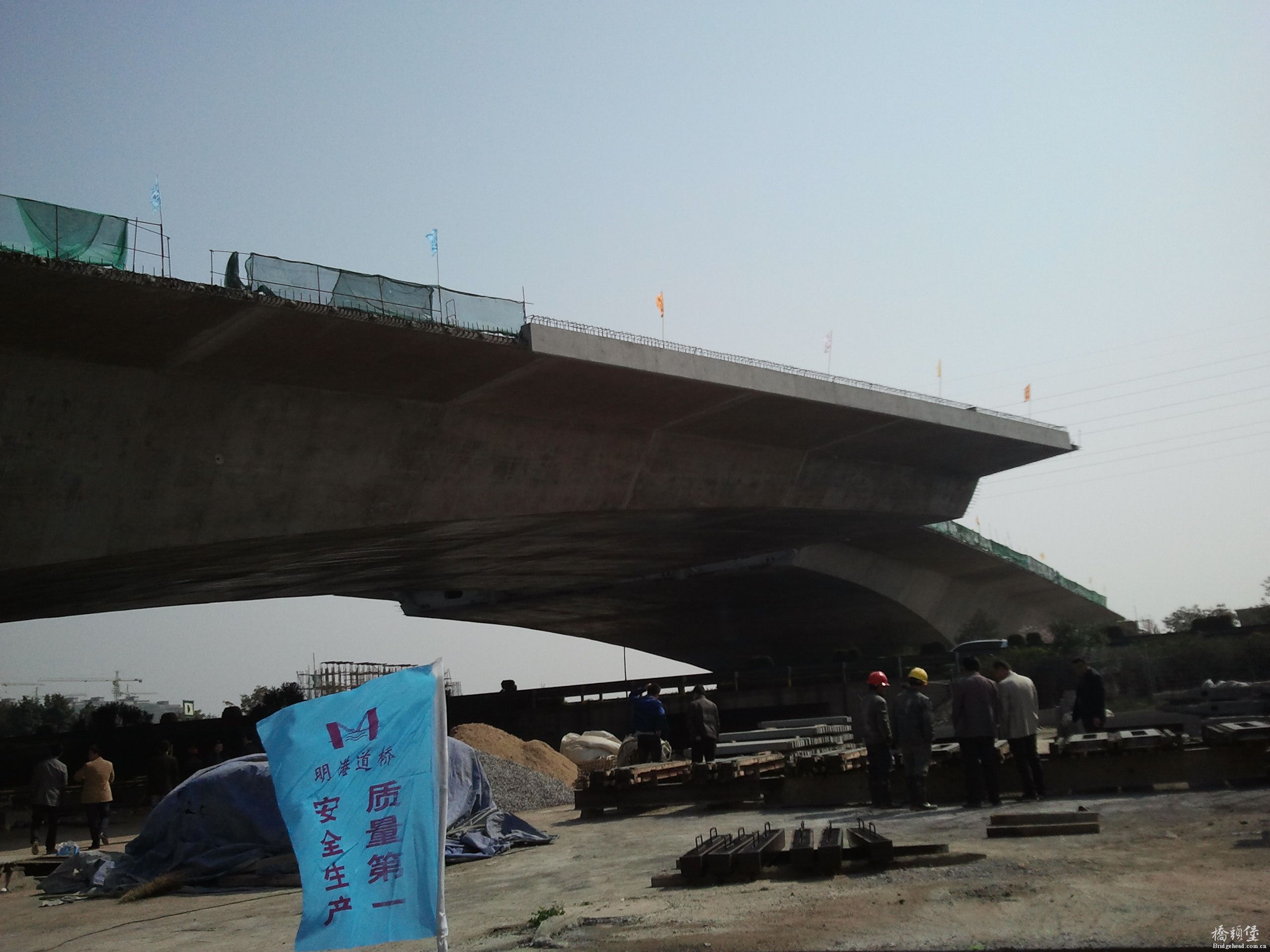

好的，谢谢大家，今天参观了同是跨苏嘉杭高速公路的另外一座转体桥的转体施工，50M+88M+50M，桥宽36M，转体重量9000吨，是国内普通钢筋混凝土球铰转体桥梁中宽度最大、重量最大的桥梁，把图片上传，大家共同学习
解释一下，资料一时糊涂点了1块钱，改不过来了，想要的朋友我可以发你邮箱的，哈

dcy112 · 发表于 2012-3-31 12:18:51

angelwing 发表于 2012-3-30 13:47

登录/注册后可看大图

可惜还要钱！看看就不买了。

解释一下，资料一时糊涂点了1块钱，改不过来了，想要的朋友我可以发你邮箱的，哈
