求助midas截面特征值计算问题

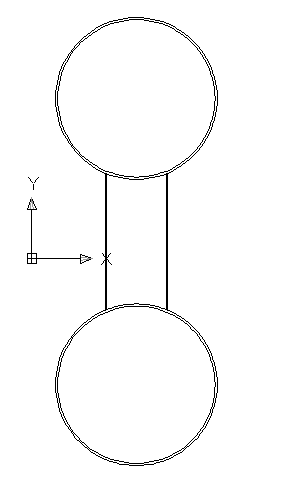

我用CAD画好了一个哑铃型钢管拱肋。如图。两个钢管都是Φ1300×18mm，中间腹管是Φ500×10mm的，两钢管圆心间距离为2300mm。在使用midas截面特性值计算器计算时，应该用plane  程序 （截面） 还是line 程序 （ 薄壁 ），为什么生成的截面不能计算？另外生成的sec文件，导入截面时的T1、T2、BT、HT和验算扭转用厚度值分别该怎么输入？谢谢指教。

这种较薄的钢管截面在迈达斯里不好处理，无论是plane  程序 （截面） 还是line 程序 （ 薄壁 ）；可以通过改变连通域来实现，将整个钢管截面变成一个连通域，反正我没找到什么太好的方法；
T1、T2、BT、HT和验算扭转用厚度值，按照手册计算就行，假如你是做施工分析，应该没什么影响

syky86 发表于 2012-3-14 07:41


登录/注册后可看大图

这种较薄的钢管截面在迈达斯里不好处理，无论是plane  程序 （截面） 还是line 程序 （ 薄壁 ）；可以通过改 ...

应该用薄壁的，PLANE 在计算箱梁的时候用的

model → curve → change width
property → calculate

T1、T2、BT、HT和验算扭转用厚度值
JTG D62-2004 公路桥涵设计通用规范 上有说明

生成的截面不能计算的原因可能是你在CAD里画图用的线型的问题，只能用line,pline，不能用圆的命令，建议用多边形近似代替圆。

csu2010 发表于 2012-3-14 14:48


登录/注册后可看大图

生成的截面不能计算的原因可能是你在CAD里画图用的线型的问题，只能用line,pline，不能用圆的命令，建议用多 ...

不能用圆？额 这个还真没注意

csu2010 发表于 2012-3-14 14:29


登录/注册后可看大图

model → curve → change width
property → calculate

貌似按照你的方法，成功了。还有个问题要询问一下。导入哑铃型钢管拱肋截面时，需要输入几个参数。T1、T2、BT、HT、验算扭转用厚度。这几个参数分别代表什么意思呀？

只能用line 不能用plane 截面太薄

bblbbf 发表于 2012-3-22 20:40


登录/注册后可看大图

貌似按照你的方法，成功了。还有个问题要询问一下。导入哑铃型钢管拱肋截面时，需要输入几个参数。T1、T2 ...

建议去看帮助文件，里面讲的很清楚。

lyp901213 发表于 2012-3-14 22:21


登录/注册后可看大图

不能用圆？额 这个还真没注意

这点搞错了，可以用圆的。你这个截面需要在SPC里修改一下宽度（change width)即可。
