midas截面输入问题

juhuacha · 发表于 2012-2-28 10:15:25

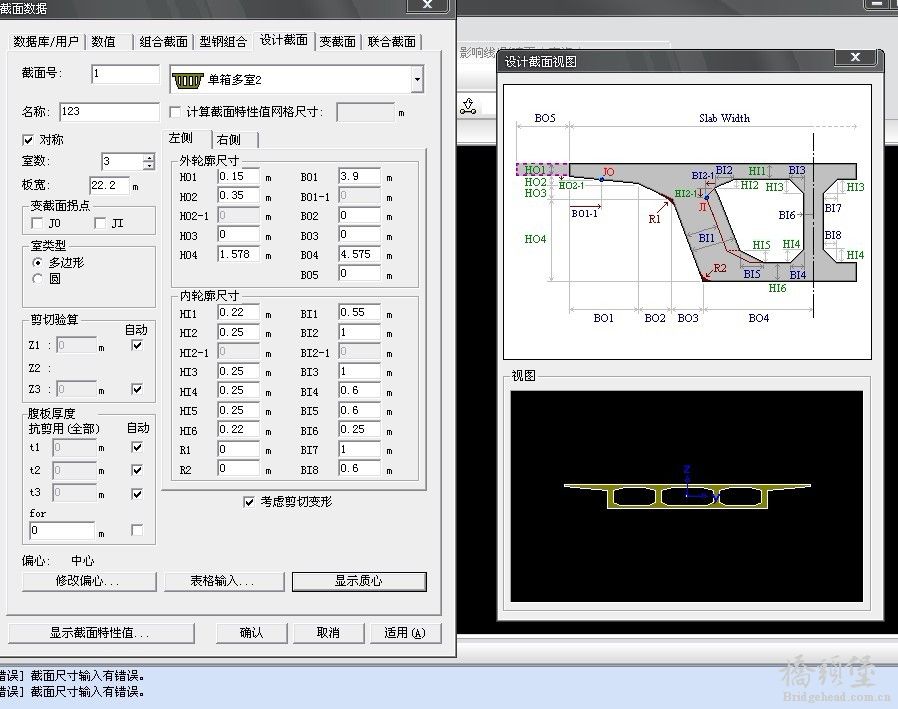

烦请各位大侠帮我看看此截面哪里输入有误！叩谢！

有我_不空... · 发表于 2012-2-28 11:22:16

重新建模，嘿嘿！！！！

tiger123ma... · 发表于 2012-2-29 17:27:49

把腹板厚度那一栏下面的所有都选上，试试

atcom · 发表于 2012-3-1 16:14:22

个人认为该种，输入数据过多的截面，不如直接在Cad 中画好，然后通过Midas 自带的截面生成工具Midas /SPC，生成你截面，让后导入Midas 中！

dongd · 发表于 2012-3-2 10:12:05

atcom 发表于 2012-3-1 16:14

登录/注册后可看大图

个人认为该种，输入数据过多的截面，不如直接在Cad 中画好，然后通过Midas 自带的截面生成工具Midas /SPC， ...

这种方法可行。
midas截面输入有时存现错误提示，不知是不是盗版引起的

wlh2008 · 发表于 2012-3-2 14:52:27

这个问题我也经常遇到，有时候重建就没事，也想到是不是可能软件盗版的原因。

angellover · 发表于 2012-3-2 17:15:38

我觉得是软件的问题，我就遇到过，重新建模试一次！

slwqkz · 发表于 2012-3-2 18:11:39

有的地方不能输入0的，可以输入一个很小的值试一试~

atcom · 发表于 2012-3-3 12:53:00

在CAD中画的图，一定要截面闭合才行，在画截面图的时候最好打开捕捉，那样导入就不会有什么问题了。

csu2010 · 发表于 2012-3-3 23:21:00

从CAD导入的截面不能进行PSC设计！

juhuacha · 发表于 2012-3-12 09:33:25

tiger123man 发表于 2012-2-29 17:27

登录/注册后可看大图

把腹板厚度那一栏下面的所有都选上，试试

楼主所说正确！谢谢！

juhuacha · 发表于 2012-3-12 09:34:56

csu2010 发表于 2012-3-3 23:21

登录/注册后可看大图

从CAD导入的截面不能进行PSC设计！

从CAD导入的截面貌似不能进行变截面设计！总是出现I,J两端点数不一样！

juhuacha · 发表于 2012-3-12 09:36:36

slwqkz 发表于 2012-3-2 18:11

登录/注册后可看大图

有的地方不能输入0的，可以输入一个很小的值试一试~

请问这个很小的值在什么范围内才不会影响midas计算精度呢？谢谢！我自己也曾改过一些为0的数据，但一直不知道该多小才好！
